تفاصيل المنتج:
|
| عرض النطاق الترددي: | 0.1 ميجا هرتز ~ 20 ميجا هرتز | يكسب: | 120 ديسيبل، وتيرة 0.1 ديسيبل، 0.6 ديسيبل، 1 ديسيبل، 2 ديسيبل، 6 ديسيبل |
|---|---|---|---|
| نطاق الكشف: | 10 م (الفولاذ الكربوني ذو الموجة الطولية) ، السرعة 100 مم 、 10 مم 、 0.1 مم | نبض الجهد: | 25 فولت ~ 300 فولت يخطو 25 فولت |
| الوضع الكمي: | منحنى DAC، منحنى AVG (DGS). | شاشة العرض: | شاشة LCD عالية الوضوح 5.0 بوصة 800×480 IPS_LCD |
| إنذار البوابة: | إنذار البوابة A وB، الموجة المفقودة/الموجة الواردة | تخزين البيانات: | بطاقة SD سعة 8 جيجا بايت |
| إبراز: | كاشف عيوب بالموجات فوق الصوتية فائق الصغر,كاشف عيوب معدنية مع DAC,جهاز اختبار بالموجات فوق الصوتية للاختبارات غير الإتلافية الصناعية,metal defect detector with DAC,industrial NDT ultrasonic tester |
||

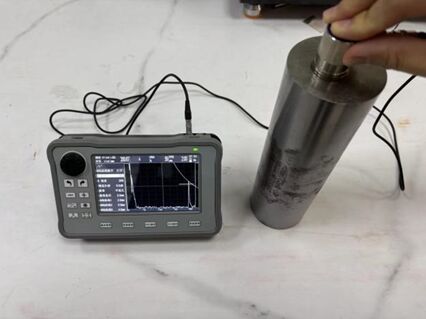

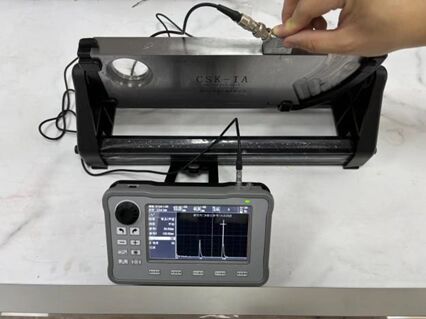

جهاز الكشف عن عيوب المعادن بالموجات فوق الصوتية الضئيلة FD-500mini مع وظيفة DAC / AVG لعدم الكشف الصناعي
جهاز الكشف عن الأخطاء بالموجات فوق الصوتية FD-500miniهي أداة قياس صغيرة جداً محمولة يمكنها قياس سمك المعدن أو المواد المنقولة مغناطيسياً، واكتشاف العيوب الداخلية (الشقوق، الإدماج، المسام، إلخ).) وتحديد موقعها تلقائياًيستخدم على نطاق واسع في مختبر الاختبار ومعهد التفتيش الخاص وبناء السفن ومعدات النفط والغاز والطيران والفضاء والصناعة الكيميائية والطاقة الكهربائية والصلب والمعادنالسكك الحديديةتصنيع السيارات، الآلات، وعلاء الضغط المرجل، والمعدات الخاصة، أنابيب البترول، صناعة البناء، تصنيع القالب وغيرها من الصناعات.
المعايير التقنية للمنتج
|
عرض النطاق |
0. 1 ميغا هرتز20 ميغاهرتز |
|
المكاسب |
120 ديسيبل، وتيرة 0.1 ديسيبل، 0.6 ديسيبل، 1 ديسيبل، 2 ديسيبل، 6 ديسيبل |
|
مرشح الموجات |
النطاق العريض، 1M، 1.25M، 2.5M، 5M، 10M، 15M، 1M-5M |
|
معدل أخذ العينات |
معدل أخذ عينات الأجهزة 100MSPS، معدل أخذ عينات معادل 400MSPS |
|
وضع الكشف |
موجة كاملة، نصف موجة إيجابية، نصف موجة سلبية، RF، غلاف |
|
نطاق الكشف |
10m (أحداثي الموجة الطولية من فولاذ الكربون) ، سرعة 100mm,10 ملم,0.1ملم |
|
وضع النبض |
نبض حاد، موجة مربعة، موجة مربعة مزدوجة |
|
الجهد النبضي |
25 فولت300 فولت 25 فولت |
|
عرض النبض |
0ns500ns قابلة للتعديل باستمرار، سرعة 5ns |
|
التخفيف |
قوية (100Ω),ضعيف (1000Ω) قابلة للتعديل |
|
تكرار النبض التردد |
أوتوماتيكية أو يدوية، نطاق تلقائي (200 هرتز-1 كيه هرتز) ، نطاق يدوي (0-10 كيه هرتز) |
|
قناة المسبار |
200 مجموعة، دعم العمليات مثل إنشاء، عرض المعاينة، حذف، إعادة تسمية، كتابة فوق، واستعادة |
|
إنذار البوابة |
إنذار البوابة A و B ، موجة ضائعة / موجة قادمة |
|
وضع البوابة |
البوابة المستقلة A، البوابة B |
|
وضع القياس |
القمة، الحافة الأمامية، J الحافة الأمامية |
|
الوضع الكمي |
منحنى DAC، منحنى AVG ((DGS) |
|
اكتشاف العيوب المعايير |
AWS D1.1/D1.5، ملاحظة/T 47013، GB/T 29712، GB/T 11345 |
|
حفظ المحتوى |
التسجيل من إطار واحد إلى إطار متعدد (≤500 إطار) ، لقطات شاشة، لقطات شاشة B |
|
الوظائف المساعدة |
مكاسب تلقائية، ذاكرة الذروة، تجميد أشكال الموجات، إدارة القنوات، بوابة إنذار، توسيع البوابة، بوابة تلقائية، لمسة الشاشة الكاملة، لوحة مفاتيح افتراضية، نصف فترة اللون، لقطة شاشة سريعة |
|
شاشة العرض |
عالية الوضوح 5.0 بوصة 800×480 LCD، IPS_LCD |
|
واجهة المسبار |
LEMO-00 مزدوج |
|
واجهة الإخراج |
نوع C1، MINI USB |
|
التصوير بالمسح البريطاني |
يدعم ما يصل إلى 700 مجموعة من تجميع A-scan ، وأعلى دقة هيφ2 ملم |
|
تخزين البيانات |
بطاقة SD بـ 8GB |
|
شاحن |
شحن سريع PD ، واجهة قياسية من النوع C240 فولت، 5060 هرتز |
|
الحجم |
183ملم×113ملم×45ملم |
|
الوزن |
700 غرام، بما في ذلك البطارية بدون حذاء مطاطي |
|
اللغة |
الإنجليزية |
|
الوحدة |
المتر، الإمبراطورية |
|
بطارية |
7بطارية الليثيوم بقوة 4 فولت 8000 ميلا، 12 ساعة من عمر البطارية |
|
درجة حرارة العمل |
-10°C55°C |
|
القرار |
40 ديسيبل (متطلبات الأداء الميتروولوجي:≥26dB) |
|
النطاق الديناميكي |
32 ديسيبل (متطلبات الأداء الميتروولوجي:≥26dB) |
|
هامش الحساسية |
50 ديسيبل (متطلبات الأداء الميتروولوجي:≥42dB) |
|
الخطية العمودية |
1.8٪ (متطلبات الأداء الميتروولوجي:≤6%) |
|
الأفقية خطية |
0.5 ٪ (متطلبات الأداء الميتروولوجي:≤2%) |
الخصائص
أنا الجسم خفيف الوزن ومناسب للعمل بيد واحدة.
أنا PD65W شحن سريع + 12 ساعة طويلة عمر البطارية.
أنا 5.0 بوصة شاشة IPS عالية الوضوح مع واجهة واجهة جديدة
أنا دعم لمسة الشاشة الكاملة، تشغيل الإيماءات السريعة، لوحة مفاتيح افتراضية، سهلة الاستخدام
أنا مع DAC، AVG، مكاسب تلقائية، الذكاء ذروة، نصف فترة اللون ووظائف مهنية أخرى.
أنا بما في ذلك التبديل بين الصينية والإنجليزية، تصدير البيانات إلى بطاقة SD، الترقية عبر الإنترنت، التقاط الشاشة والعديد من الوظائف العملية الأخرى.
التكوين القياسي
|
الرقم |
الاسم |
كمية |
ملاحظة |
|
1 |
المضيف |
1 |
|
|
2 |
مسبار مستقيم عالي الدقة |
1 |
2.5 ميغاهرتزΦ20 |
|
3 |
مسبار زاوية عالي الدقة |
1 |
2.5 ميغا هرتز 10 × 10 ك2 |
|
4 |
خط المسبار |
1 |
|
|
5 |
شاحن PD65W |
1 |
|
|
6 |
خط الطاقة |
1 |
|
|
7 |
التعليمات |
1 |
|
|
8 |
شهادة الامتثال |
1 |
|
|
9 |
بطاقة الضمان |
1 |
|
|
10 |
بطاقة SD (8G) |
1 |
|
|
11 |
وصلة المحول (C إلى USB) |
1 |
يمكن توصيلها إلى جهاز كمبيوتر لتصدير البيانات |
التكوينات الاختيارية
|
الرقم |
الاسم |
كمية |
ملاحظة |
|
1 |
بنك الطاقة |
1 |
سعة البطارية: 20000mAh/7.4V؛74Wh |
|
2 |
بطاقة SD ((16G,32G,64G) |
1 |
|
