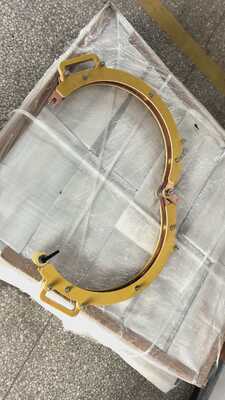

HCDX-C400S القفل اليدوي المدارية مفتوحة مغلقة لفائف 2000A 16 بوصة للتفتيش الجسيمات المغناطيسية

دليل HCDX-C400S لقفل الملف الدائري فتح وإغلاق 2000 أمبير 16 بوصة لفحص الجسيمات المغناطيسية

1. احتياطات السلامة

1.1 السلامة الكهربائية: الحد الأقصى لتيار العمل لهذا الملف هو 2000 أمبير. قبل التشغيل، من الضروري التأكد من أن دائرة الطاقة تتوافق مع معايير السلامة الكهربائية وأنها مؤرضة بشكل موثوق؛ يُمنع استخدامه في بيئات رطبة أو قابلة للاشتعال أو متفجرة لمنع خطر الانفجار.

1.2 معدل الحمل الاحتياطي المطلوب: معدل الحمل الاحتياطي للملف هو 20٪، مما يعني أن وقت التشغيل خلال كل 10 دقائق يجب ألا يتجاوز دقيقتين. يُمنع منعًا باتًا استخدامه بما يتجاوز معدل الحمل الاحتياطي لتجنب ارتفاع درجة حرارة الملف واحتراقه.

1.3 التشغيل الميكانيكي: عند تشغيل آلية القفل اليدوية، يجب تطبيق القوة بالتساوي لتجنب السحب العنيف الذي قد يتسبب في تشوه الملف أو فشل آلية القفل؛ عند فتح أو إغلاق الملف، من الضروري التأكد من وضع قطعة العمل بالكامل في مكانها لمنع الإصابة أو تلف قطعة العمل.

1.4 بيئة الفحص: أثناء فحص الجسيمات المغناطيسية، يجب ارتداء قفازات واقية ونظارات واقية لتجنب ملامسة المسحوق المغناطيسي للجلد أو دخوله إلى العينين؛ يجب الحفاظ على منطقة العمل جيدة التهوية وتنظيف المسحوق المغناطيسي المتناثر على الفور.

1.5 التعامل مع حالات الطوارئ: في حالة ارتفاع درجة الحرارة أو انبعاث الدخان أو سماع أصوات غير طبيعية من الملف، يجب قطع التيار الكهربائي على الفور. بعد أن يبرد الملف، يجب التحقيق في العطل. يُمنع منعًا باتًا الاستمرار في استخدامه في حالة العطل.

2. نظرة عامة على المنتج

2.1 تطبيق المنتج

تم تصميم هذا الملف الدائري ذو القفل اليدوي للفتح والإغلاق خصيصًا لفحص الجسيمات المغناطيسية. يولد مجالًا مغناطيسيًا محيطيًا للكشف عن الشقوق والطيوب والعيوب الأخرى على سطح قطعة العمل وقرب السطح. إنه مناسب للاختبار غير الإتلافي لقطع العمل الدائرية مثل الأعمدة والأقراص.

2.2 المعلمات الفنية

2.3 التركيب الهيكلي

يتكون بشكل أساسي من أربعة أجزاء: جسم الملف الدائري، جهاز القفل اليدوي، أطراف توصيل التيار، والمقبض العازل. يلتف جسم الملف بمادة عازلة عالية القوة حول قضبان النحاس الموصلة لضمان توصيل التيار المستقر والعزل الموثوق. يحقق جهاز القفل اليدوي فتح وقفل الملف من خلال هيكل تثبيت. أطراف توصيل التيار مصنوعة من النحاس، مما يقلل من مقاومة التلامس. يسهل المقبض العازل التشغيل الآمن لفتح وإغلاق الملف من قبل المشغل.

3. خطوات التشغيل

3.1 الاستعدادات قبل بدء التشغيل

3.1.1 فحص مظهر الملف: تأكد من أن الطبقة العازلة للملف سليمة، وأن جهاز القفل غير مشوه، وأن أطراف التوصيل غير مؤكسدة. إذا تم العثور على أي تشوهات، فيجب إصلاحها قبل الاستخدام.

3.1.2 توصيل مصدر الطاقة: قم بتوصيل أطراف توصيل الملف بأطراف الإخراج لمصدر طاقة جهاز كشف عيوب الجسيمات المغناطيسية بشكل آمن لضمان اتصال قوي وتجنب التلامس الضعيف الذي قد يتسبب في تقلبات التيار.

3.1.3 تحضير قطعة العمل: قم بتنظيف بقع الزيت والصدأ والشوائب على سطح قطعة العمل المراد فحصها، مع التأكد من أن سطح قطعة العمل مسطح وجاف لتجنب التأثير على تأثير التصاق الجسيمات المغناطيسية.

3.2 فتح وقفل الملف

3.2.1 فك القفل: امسك المقبض المعزول واسحب مزلاج القفل لأعلى لوضع الملف في وضع الفتح. يجب أن تلبي زاوية الفتح المتطلبات لوضع قطعة العمل.

3.2.2 وضع قطعة العمل: ضع قطعة العمل المراد فحصها بثبات في مركز الملف، مع التأكد من أن محور قطعة العمل يتطابق مع مركز الملف. تجنب توزيع المجال المغناطيسي غير المتساوي الذي قد يؤثر على دقة الكشف.

3.2.3 القفل: أغلق الملف ببطء، وبعد التأكد من عدم تحرك قطعة العمل، اضغط على مزلاج القفل لأسفل حتى تسمع صوت "طقطقة". تأكد من أن الملف مقفل بالكامل لمنع ارتخاء الملف أثناء عملية الفحص.

3.3 عملية الفحص

3.3.1 ضبط المعلمات: بناءً على مادة وحجم قطعة العمل، اضبط قيمة التيار (≤ 2000 أمبير) ووقت التشغيل (مع الالتزام الصارم بمتطلبات معدل عدم التحميل ≤ 20٪) على آلة فحص الجسيمات المغناطيسية.

3.3.2 تطبيق المسحوق المغناطيسي: قم بتشغيل جهاز رش المسحوق المغناطيسي ورش سائل التعليق المغناطيسي أو مسحوق جاف من الجسيمات المغناطيسية بالتساوي على سطح قطعة العمل لضمان تغطية كاملة للمسحوق المغناطيسي.

3.3.3 فحص التشغيل: ابدأ تشغيل مصدر طاقة آلة الفحص، وقم بتشغيل الملف لتوليد مجال مغناطيسي، وحافظ على وقت التشغيل ضمن القيمة المحددة، وراقب تراكم المسحوق المغناطيسي على سطح قطعة العمل، وحدد موقع وحجم العيب.

3.3.4 إيقاف التشغيل وإزالة المغنطة: بعد اكتمال الفحص، قم أولاً بقطع التيار الكهربائي للملف، ثم قم بإجراء معالجة إزالة المغنطة على قطعة العمل لتجنب المغنطة المتبقية التي قد تؤثر على المعالجة اللاحقة أو الاستخدام.

3.4 إجراءات الإغلاق

3.4.1 قم بإيقاف تشغيل مصدر طاقة آلة فحص الجسيمات المغناطيسية وافصل الاتصال بين الملف ومصدر الطاقة.

3.4.2 قم بفك قفل الملف، وأزل قطعة العمل، ونظف المسحوق المغناطيسي المتبقي على سطح الملف.

3.4.3 قم بإغلاق الملف وقفله، وضعه في منطقة تخزين جافة وجيدة التهوية.
