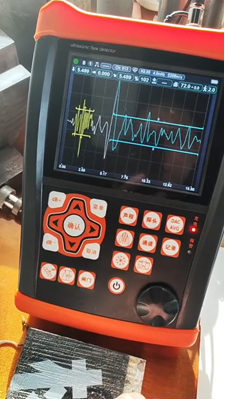

جهاز اختبار الالتصاق بالموجات فوق الصوتية HFD-810 لقياس سمك الطبقة المقاومة للماء واختبار الالتصاق

HFD-810 اختبار ربط بالموجات فوق الصوتية لاختبار سمك الطبقة المقاومة للماء والتماسك

الخصائص:

  المعايير الرئيسية التي تم اختبارها للطبقة المقاومة للماء: السماكة والتماسك.

  يدعم إجراءات الاختبار الكاملة؛ سهلة التشغيل، مما يتيح فحص الطبقة المقاومة للماء مباشرة بعد التشغيل.

  فحص مساعدة مع تصوير B-scan.

  معدل التكرار: 16 ∼ 15000 هرتز قابلة للتعديل بدقة عالية ؛ الفحص عالي السرعة يضمن عدم تفويت أي عيوب.

  نسبة الإشارة إلى الضوضاء العالية، شكل الموجة المستقر للغاية، وتصميم خاص لمكافحة التداخل للعمل الموثوق به في الظروف القاسية.

  محول AD 12 بت، متوافق مع أجهزة الاستشعار 25 ميغاهرتز، وتوفر تفاصيل واضحة مع حساسية عالية وحل للأعراض الصغيرة.

  تحليل وتقييم أداء المسبار تلقائيًا، وتوليد تقرير تقييم المسبار.

  وظيفة قياس سمك عالية الدقة.

  البث اللاسلكي بالبلوتوث ؛ إنتاج تقرير الكشف عن العيوب في الموقع والطباعة عبر التطبيق المحمول.

  يمكن تصدير تقارير الكشف عن الأخطاء مباشرة كملفات PDF قابلة للتحرير دون وجود برامج مخصصة.

  الجهاز يدعم الترقية التلقائية عبر محرك أقراص فلاش USB ، مريحة وفعالة.

  تصنيف الحماية IP65 ، صلب ، مقاوم للماء والغبار ؛ دعامة التخفيف تسمح بالتنظيم إلى أي زاوية.

• تتيح بطارية واحدة 15 ساعة من العمل المستمر، و 3 ساعات من الشحن السريع، وتدعم الشحن المستقل؛ بطاريتين تمكن من العمل دون توقف.

المواصفات التقنية

ملاحظة: يتم قياس جميع المؤشرات المذكورة أعلاه مع تردد المسبار 2.5 ميغاهرتز ووضع الكشف عن الموجة الكاملة.

الوظائف

  معايرة تلقائية: معايرة تلقائية بمفتاح واحد للتشغيل المريح. معايرة تلقائية لنقطة الصفر للمسبار وقيمة K والحافة الأمامية وسرعة الصوت المادية.

  عرض تلقائي لموقع الصدى للعيوب: العمق d، الأفقي p، المسافة s، النطاق، المكافئ dB، القيمة φ للقطر.

  وظائف بما في ذلك مكاسب تلقائية، غلاف الصدى وذخيرة الذكاء الذروة تحسن كفاءة الكشف عن العيوب.

  حساب قيمة φ: للفحص المباشر للتصنيع ، تحويل تلقائيًا إلى قيمة الفتحة φ عند تحديد حد أقصى صدى العيب ؛ يتم دعم حساب القاع المسطح الكبير.

  500 قناة مستقلة للكشف عن العيوب (يمكن توسيعها) ، حرة في إدخال وتخزين معايير الكشف عن العيوب لأي صناعة ، لا حاجة لحمل كتلة الاختبار في الموقع.

  تخزين وتشغيل ما يصل إلى 1000 أشكال موجة ومعلومات A-scan (يمكن توسيعها).

  يتم دعم القرص U الخارجي ؛ يمكن تصدير التخزين الداخلي في أي وقت ، ويمكن تخزين ملفات الكشف عن الأخطاء غير المحدودة مباشرة.

  B-scan: المسح في الوقت الحقيقي وعرض القسم العرضي، والذي يظهر شكل العيب لتحقيق نتائج أكثر بديهية.

  20 معايير اكتشاف العيوب المدمجة، تدعم إدخال مجاني لأي معيار صناعي.

  عرض ونطاق نبضات الإرسال قابلة للتعديل

  الاتصال بالبلوتوث مع الهواتف المحمولة وأجهزة الكمبيوتر لإدارة تقارير الكشف عن الأخطاء.

  يتم تشغيلها بواسطة بطارية الليثيوم عالية الأداء والآمنة وصديقة للبيئة. يدعم الإصدار القياسي أكثر من 12 ساعة من التشغيل المستمر؛ الإصدار الاختياري يمتد إلى 15 ساعة.

  تسجيل الساعة في الوقت الحقيقي: تتبع وتسجيل وتخزين التاريخ والوقت الفعلي للتفتيش.

  القمع الرقمي دون التأثير على المكاسب والخطية

  تعويض المكاسب: الضعف الصحيح في ديسيبل بسبب خشونة السطح ، والفحص عن بعد لقطع العمل السميكة ، إلخ.

  تصحيح الانحناء: بالنسبة لقطع العمل المنحنية ، عرض الموقف المحيطي وعمق العيوب في الوقت الحقيقي.

  وضعين لدخول: الزاوية وقيمة K.

  تحليل رقم الصدى

  ترميز الصدى: عرض 1 ′′ 9 صدى بألوان مختلفة لتحديد العيب بسهولة.

  التجميد والإفراغ

  ملء شكل الموجة

  إشارة حالة الطاقة

  إلتقط علامة

  علامة لونية على شكل موجة داخل البوابة

  توسيع البوابة

الملحقات القياسية

  الوحدة الرئيسية: 1pc

  مسبار مستقيم خاص للطبقة المقاومة للماء: 1 pc

  المسبار المستقيم DTM5: 1 pc

  محول طاقة 9 فولت: 1 قطعة

  كابل المسبار: 1 قطعة

  علبة تعبئة المنتج: 1 قطعة

  دليل الاستخدام: 1 حاسوب

  شهادة الامتثال، قائمة التعبئة، بطاقة الضمان: 1 مجموعة

  أجهزة الكشف عن الأخطاء بالموجات فوق الصوتية: مجموعة واحدة

  حزام معصم الآلة: 1 قطعة

الملحقات الاختيارية

  كتلة الاختبار القياسية

  أنواع أخرى من المسبارات

  كابلات المسبار الأخرى

  النباتات المشتركة

  طابعة بلوتوث
