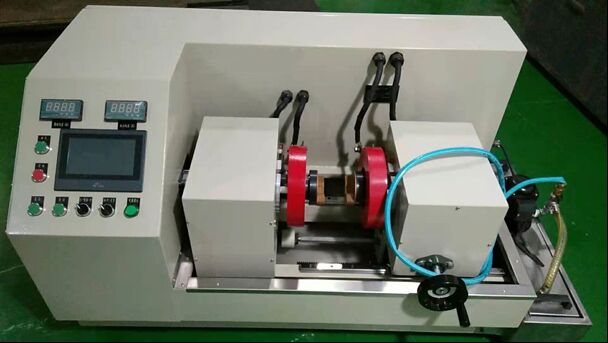

كاشف عيوب مغناطيسي HMP-500NX مع نظام تعليق مغناطيسي

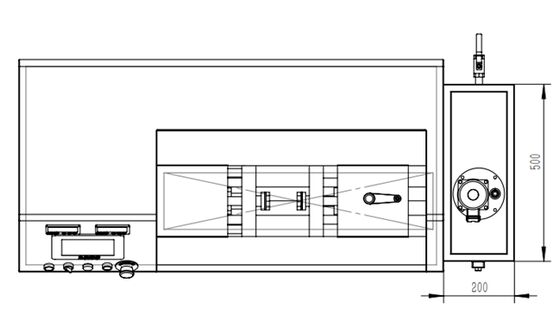

HMP-500NX مكشف العيوب التدريبية المغناطيسية التيار المتردد مع نظام التعليق المغناطيسي

1وصف مكونات المعدات

1.1خزانة التحكم الكهربائية (1)

  خزانة التحكم الكهربائية المستقلة، يتم تركيب جميع المكونات التنفيذية الكهربائية في هذه الخزانة التحكم،ويتم تجهيز خزانة التحكم الكهربائية بجهاز تصفية الهواء وتوزيع الحرارة. مصفوق بالفولاذ عالية الجودة

يتم تثبيت مضخة رش 220 فولت 50 هرتز مع غطاء مقاوم للماء ومخرج طاقة من مصباح الضوء الأسود في الجزء الخلفي.

مقطوعات الدوائر، المواصلات، مكونات التحكم، المحولات، المصححات، الزنادات، الطاقة، الخ جميعها مثبتة في هذه الخزانة؛

1.2لوحة التحكم (2)

تم تصميم الجزء الأمامي من اللوحة بشاشة لمسة للتعيين والعرض ، مع عداد أمبريات رقمي للتيار المتردد وزر وقف الطوارئ.

يتم تصميم جميع المفاتيح وإعدادات الوظائف في هذه المنطقة.

1.3صندوق تثبيت الإلكترود (3)

يتم لحام مربع الأقطاب الكهربائية الثابتة بطبقة فولاذية عالية الجودة بطول 10 ملم ، ويمكن فصل البابين الأمامي والخلفي.

1.4صندوق نقل الأقطاب الكهربائية

يمكن إيقاف مربع تحريك الأقطاب الكهربائية في أي مكان ، ويستخدم لضبط مسافة التشغيل ، وله وظيفة قفل الوقوف.

1.5نظام التحريك والرش المغناطيسي (6)

تم تصميم المعدات مع خزان تعليق مغناطيسي منفصل مع هيكل على شكل حرف V في الجزء السفلي ومضخة بريكية للاختلاط مثبتة في الجزء العلوي.يتم توصيل هذا الجزء إلى خزان الصنبور مع خرطوم، ومسدس رش يدوي مثبت على الجانب الأمامي من خزان الصهريج.

يحتوي النظام على إثارة قوية ، والبنية على شكل حرف V تضمن أن المسحوق المغناطيسي ليس سهلاً للإسقاط ، وضغط الرش قابل للتعديل.

السعة 20 لتر

1.7نظام إمدادات الطاقة المغناطيسية و غير المغناطيسية:

تستخدم المعدات طريقة مغناطيسية التيار المتردد ، وهي مجموعتين من مصادر الطاقة المغناطيسية المستقلة. يوفر المحولان الرئيسيان تيار المغناطيسية على التوالي.يتم استخدام تقنية محول الوحدة القابلة للسيطرة للسيطرة على تيار الدائرة، ويتم إرسال الجهد المعزول إلى الأقطاب الكهربائية والملفوفات. الحجم قابل للتعديل باستمرار ويتم تعيين مؤشر الأداة المقابلة. يمكن تعيين التيار المسبق ،وسيتم تنبيه الإنذار عندما يكون التيار المحدد مسبقا غير كافية أو تتجاوز لمنع خطأ الكشف والكشف المفقود، وتأكد من أن قطعة العمل تحصل على كثافة المغناطيسية المحددة. التيار المتردد مع وظيفة التحكم في مرحلة إيقاف الطاقة للحفاظ على المغناطيسية المتبقية المستقرة ،يمكن استخدامها للكشف عن عيوب المغناطيسية المتبقية.

مع وظيفة إزالة المغناطيسية عن طريق طريقة التخفيف الترددي.

مادة المسار الحالي: جميع قضبان النحاس الحمراء أو كابلات النحاس.

1.8نظام التحكم الكهربائي:

1) يتم التحكم في نظام التحكم الكهربائي بواسطة OMRON PLC ، بما في ذلك الوحدات القابلة للسيطرة وأجهزة الحماية الخاصة بها ، وأجهزة تشغيل ضبط التيار ، ومعايير ،أزرار التحكم وأضواء المؤشر، الأسطوانات ، ثلاثية ، صمامات السولينويد ، صمامات تنظيم الضغط ، مفاتيح الهواء ، المرورات الوسيطة ، أجهزة التحكم مثل مكافئات التيار المتردد. مفك الكهرباء الرئيسي مع حماية الإفراط في الحمل.

2) نظام التحكم في واجهة الإنسان والآلة:

الكمبيوتر (نظام واجهة الإنسان والآلة) يتحكم في تيار المغناطيسية، وقت المغناطيسية، المغناطيسية، وما إلى ذلك، مما يحسن إلى حد كبير دقة الكشف،ويمكن أن تلقائيا إكمال عملية خطوة بخطوة من المغناطيسية، مغناطيسية الانتخاب المسبق، وتتبع.

الشاشة الملموسة قابلة للبرمجة تتواصل مع جهاز التحكم المبرمجة من خلال محول لتعرض المعلمات الرئيسية للنظام مباشرةويمكن تعديل المعلمات داخل السلطة. تصميم الشاشة: الصفحة الرئيسية-اسم الشركة. أي لمسة يمكن أن تدخل الشاشة الرئيسية - قائمة الرئيسية، "صفحة العمل" ، "سجل الإنذار" ، "الاحتياطات"، "شكل الموجة الحالية"،لمس كل مفتاح وظيفة للتبديل تلقائيًا إلى الشاشة المقابلة، ويمكن تخزين معايير العملية لمختلف قطع العمل النموذجية.

التيار المغناطيسي يمكن تعيينه مسبقاً، ويتم تشكيل دائرة التتبع التلقائية من خلال نظام العرض القابل للبرمجة على الشاشة اللمسية،والخطأ بين القيمة المحددة مسبقًا والقيمة الفعلية للتيار المنقول هو≤±ثلاثة بالمئة

النظام لديه وظيفة التشخيص الذاتي للخطأ. أكثر من التيار الحالي، تحت التيار الحالي، ضغط الهواء غير الطبيعي، ارتفاع الحرارة الزائدة من الدائرة الرئيسية، والإنذارات الصوتية والضوئية وتوقف تلقائيًا عن العمل.

3) قشرة المعدات مؤسسة بشكل موثوق ، ومقاومة العزل للجهاز بأكمله≥2MΩ.

4) المعدات لديها حماية السلامة الكاملة ووظائف القفل والإنذار.

5) يجب أن يكون المخطط المخطط الكهربائي ومخطط الأسلاك والدائرة الفعلية للمعدات متسقة تماما.

6) يتم تجهيز اتصال PLC بمناقل وسيط لحماية الاتصال.

7) يتطلب أن يتم وضع رقم سلك على سلك كل عنصر كهربائي ، ويتم تزويد السلك بين كل عنصر بطاقة فتحة سلكية.

2. الملحقات

3المعلمات التقنية الرئيسية (ملاحظة: HWDC هو اختصار لنصف الموجة DC)

* التيار المغناطيسي المتردد:

  محيط 0-500A قابلة للتعديل المستمر، مع التحكم في مرحلة إيقاف التشغيل

  0--1000A عمودي (1000A*6T=6000AT) قابل للتعديل المستمر، مع التحكم في مرحلة إيقاف التشغيل

*طريقة التحكم: الاختيار المسبق والتعويض التلقائي

* معدل تحديث التعويض: 0.02S/time

* معدل الحمل المؤقت:≥25٪، مناسبة للعمل المستمر 7*24 ساعة

* تأثير إزالة المغناطيسية: التحول المتردد المتردد منخفض جداً إزالة المغناطيسية ، الإبقاء≤0.2MT، تردد إزالة المغناطيس قابلة للتعديل

* طريقة المغناطيسية: المغناطيسية المحيطية والمغناطيسية الطولية، المغناطيسية المركبة المحيطية والطولية

* معدل خطأ التيار الطولي الأسبوعي:≤±3%

* السكتة الدماغية: 0-200mm

*قطر الداخل للفول: 100 ملم

* إمدادات الطاقة: AC380V ± 10% 50HZ 40KVA (فوري 5S) ، نظام ثلاثي المراحل بخمسة أسلاك.

* الحجم: طول 1400* عرض 600* ارتفاع 750

* الحساسية: يمكن عرض قطعة اختبار الحساسية من النوع (QQI) (30/100) دائرة كاملة وعبر بوضوح.

*معيار صناعة الطيران في جمهورية الصين الشعبية HB/Z72-1998 "فحص الجسيمات المغناطيسية"

* تلبي معيار JB / T8290-2011 لـ "كاشف عيوب الجسيمات المغناطيسية" لوزارة صناعة الآلات ، ومعيار الصناعة HB / Z72-98.
