تفاصيل المنتج:
|
| رن: | 0 ~ 200 ملي تسلا ~ 2000 ملي تسلا | خطأ أساسي: | ±2% ±3 كلمات (أقل من 1000 مللي تسلا) ±5% ±3 كلمات (1000 مللي تسلا أو أعلى) |
|---|---|---|---|
| تمييز: | 0.1 ملي ملي تسلا، 1 ملي ملي تسلا | وضع العرض: | شاشة إل سي دي 3 1/2. عرض إيجابي وسلبي عند القياس |
| وحدة عرض: | طن متري ملي تسلا | المجال المغناطيسي المقاس: | المجال المغناطيسي DC (المجال المغناطيسي الثابت) |
| الرطوبة النسبية لإمدادات الطاقة: | 20%~80% (بدون تكثيف) | ||
| إبراز: | مقياس تسلا رقمي محمول,مقياس غاوس للاختبار المغناطيسي,مقياس تسلا مع ضمان,gauss meter for magnetic testing,tesla meter with warranty |
||

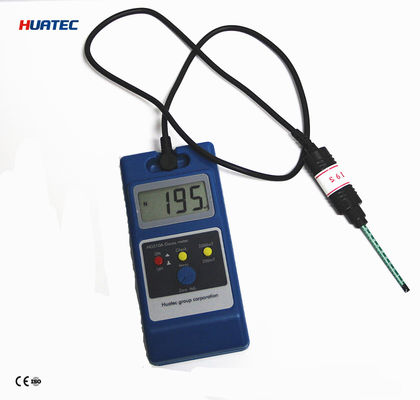

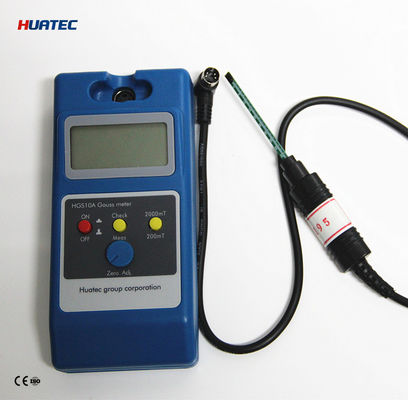

HGS-10A عداد تيسلا الرقمي المحمول عداد غاوس لاختبار المجال المغناطيسي
ملخص
هـGS-10مؤشر تيسلا الرقمي المحمول، والتي يمكن استخدامها لقياس كثافة الحث المغناطيسي لمختلف الحقول المغناطيسية، مثل الحقل المغناطيسي المشترك، الحقل المغناطيسي التيار، الحقل المغناطيسي الإشعاع، الحقل المغناطيسي المتبقية،المجال المغناطيسي للأرض، الخ الجهاز يمكن أن يحمل في جميع أنحاء (150mm × 70mm × 30mm) ، مع نطاق واسع، عملية مريحة، شاشة LCD واضحة، وأحدث مفتاح لمسة في الصين،تحسين عمرها والراحةمصدر الطاقة هو ستة بطاريات جافة رقم 5، والتي يمكن أن تعمل لأكثر من 100 ساعة باستمرار، ويمكن أيضا أن تستخدم في حالة مصدر الطاقة الشبكة، صغيرة المحمولة.ضمان جودة ممتازة، خدمة ما بعد البيع عالية الجودة، هو خيارك المثالي للعمل.
باعتبارها واحدة من أدوات القياس الأكثر استخدامًا في مجال القياس المغناطيسي ، فإن مقياس تيسلا هو أداة خاصة لقياس شدة الحث المغناطيسي للمغناطيس.
يمكن استخدام HGS-10A قياس تيسلا الرقمي المحمول لقياس شدة الحث المغناطيسي من أنواع مختلفة من الحقول المغناطيسية، مثل الحقل المغناطيسي المستمر، مكبر الصوت، منفصل المغناطيسي،المجال المغناطيسي العامل للمغناطيس الدائم لإزالة الحديد، تسرب المجال المغناطيسي، وإزالة المغناطيسية والحقل المغناطيسي المتبقي بعد معالجة الأجزاء. يمكن أن يحمل الجهاز في جميع أنحاء، مع مجموعة واسعة، وسهولة التشغيل وشاشة LCD واضحة.
مجال العمل:
1توزيع المجال المغناطيسي السطحي لمواد المغناطيس الدائم (أي أننا عادة ما نسميها مغناطيسية المقياس) ؛
2الفجوة في المجال المغناطيسي في هيكل الدوائر المغناطيسية
3المجال المغناطيسي الذي ينتج عن المجال المغناطيسي الذي ينتج عن المغناطيس الدائم أو التيار المستمر الذي يعمل على المعدات التي تمتص المواد المغناطيسية الحديدية
المؤشرات التقنية الرئيسية
| النطاق | 0~200mT ميلي سلا ~2000mT ميلي سلا |
| خطأ أساسي |
±2% ±3 كلمات (أقل من 1000mT millitesla) ±5% ±3 كلمات (1000mT أو أكثر) |
| التمييز |
0.1مليون ميلليتر، 1مليون طن ميلليتر |
| وضع العرض | 3 1/2 شاشة LCD. عرض إيجابي وسلبي عند القياس. إيجابي يمثل القطب N والسلبي يمثل قطب S |
| وحدة العرض | ميترو ميلاتيسلا |
| الحقل المغناطيسي المقاس | المجال المغناطيسي المستمر (المجال المغناطيسي الثابت) |
| درجة حرارة البيئة |
5°C40°C |
| الرطوبة النسبية |
20٪ إلى 80٪ (بدون تكثيف) |
| إمدادات الطاقة |
ستة بطاريات رقم 5، إمدادات الطاقة الخارجية لتنظيم الجهد |
| الحجم الخارجي | 150 ملم × 70 ملم × 30 ملم
الوزن: 450 غرام |
مبدأ العمل:
هذه السلسلة من الأجهزة تستند إلى مبدأ تأثير هال مصنوع من جهاز الاستشعار، أي جهاز الاستشعار هال. هناك نوعان من أجهزة الاستشعار، عبرية و محورية،يمكن للمستخدمين اختيارها أو مطابقة حسب احتياجاتهم. تتبنى الدائرة مكبر الانجراف المنخفض، إمدادات الطاقة عالية الاستقرار وشاشة LCD 31/2.
(أ) مبدأ تأثير هال
وضع رقاقة معدنية أو نصف موصل في مجال مغناطيسي يخلق قوة كهربائية (EMF) في الاتجاه عمودي على الحركة والحقل المغناطيسي ،ظاهرة فيزيائية تعرف باسم تأثير هالمبدأ تأثير هال هو جوهر المواد من الناقل الصلب في مجال مغناطيسي إضافي (ب) عمودي على المواد الصلبة في الحركة،بسبب تأثير قوة لورنتز (FB) والتحول في المسار، والمواد على جانبي (3.4) لإنتاج تراكم الشحنة الكهربائية في الاتجاه الرأسي من اتجاه التيار الكهربائي والمجال المغناطيسي ،وأخيرا جعل حامل من قبل قوة لورنتز وتوازن الطرد الكهربائي (FB = Fe) وعلى الجانبين أنشئت فرق محتملي كهربائي مستقرة هو الجهد القاعة (VH)المعادلة الأساسية هي:
Vh = KhIhB
من بينها:
IH: التيار العامل
B: كثافة التدفق
Kh: حساسية العناصر
Vh: كهرباء القاعة
(Ⅱ) طريقة استخدام أجهزة الاستشعار
خذ أجهزة الاستشعار الجانبية على سبيل المثال
اتجاه خط القوة المغناطيسية للمجال المغناطيسي المقاس عمودي على عنصر القاعة في الجزء الأمامي من جهاز الاستشعار (كما هو موضح في الشكل على اليمين).
2الرسم البياني ووصف المجال المغناطيسي الذي يقاس بواسطة جهاز الاستشعار المحمول يظهر في الشكل على اليمين. استخدم موقع 2.3MM في نهاية عنصر القاعة في الطرف الأمامي من جهاز الاستشعار (الجانب الآخر من المقياس، والمسبار النحاسي هو الجانب المعاكس الذي تميز به دائرة صغيرة) لمس برفق سطح المغناطيس المقاس أو موقع المجال المغناطيسي المكاني المقاس.
3طريقة الاستشعار المحمولة باليد غير الصحيحة تجبر الجزء العلوي من المستشعر على سطح الكائن المقاس (كما هو موضح في الصورة على اليمين) ، مما يمكن أن يضر بسهولة بالمستشعر.
قائمة التعبئة
1HGS-10A عداد تيسلا الرقمي
2مصدر الطاقة الخارجي
3جهاز استشعار القاعة
4رقم 5 بطاريات جافة 6 قطع
5تعليمات الاستخدام
6شهادة تأهيل المنتج
