تفاصيل المنتج:
|
| مادة: | مطاط عالي المرونة | ||
|---|---|---|---|
| إبراز: | مُطبق مسحوق المِصْبَغ المطاطي لـ NDT,مطبق اختبار الجسيمات المغناطيسية مع المصابيح,مطبق مسحوق جاف لاختبار غير مدمر,Magnetic particle testing applicator with bulb,Dry powder applicator for non-destructive testing |
||

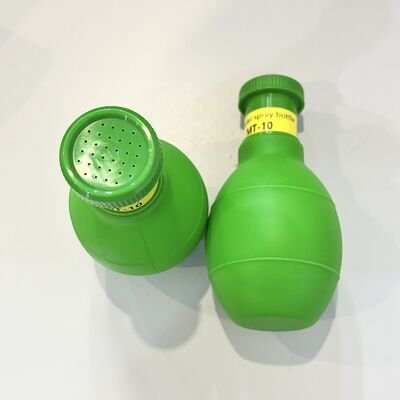

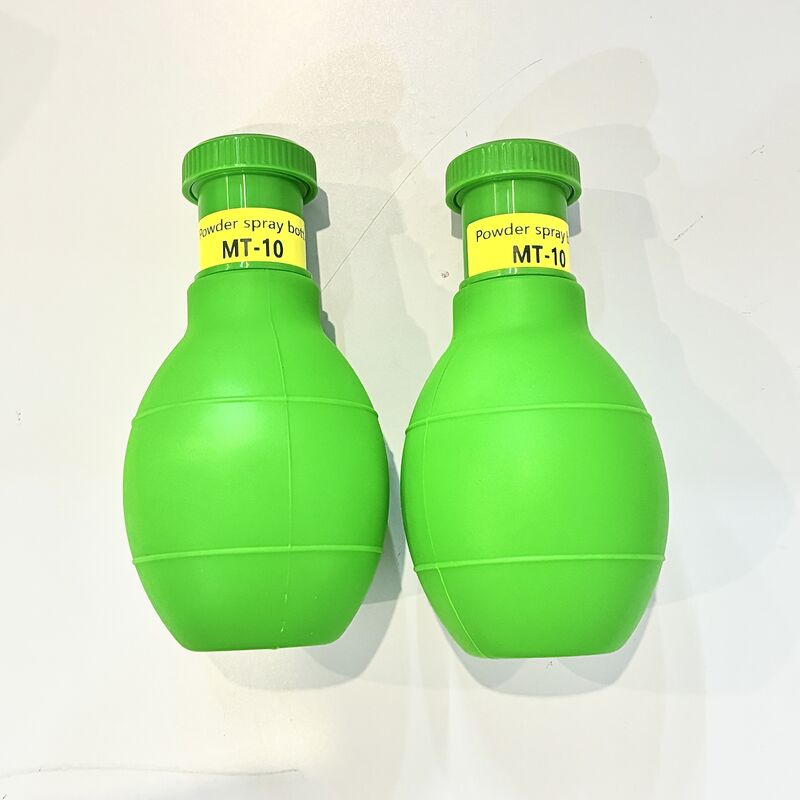

أداة تطبيق مسحوق جاف بكرة مطاطية لاختبار الجسيمات المغناطيسية
أداة تطبيق المسحوق الجاف بالكرة المطاطية (أداة تطبيق المسحوق الجاف بالكرة) هي أداة يدوية بسيطة لرش المسحوق تعتمد على المبدأ الفيزيائي لفرق ضغط الهواء. تستخدم على نطاق واسع في الاختبارات غير الإتلافية (NDT)، والمجالات الطبية، ومكافحة الآفات وغيرها. الوظيفة الأساسية هي توليد تدفق هواء عن طريق الضغط على الكرة المطاطية، والتي تقوم بعد ذلك بنفخ المسحوق الجاف وتغطية سطح الهدف بالتساوي.
أولاً. الهيكل الأساسي (مع أخذ كرة رش المسحوق المغناطيسي للاختبارات غير الإتلافية كمثال)
- **الكرة المطاطية (البالون)**: مادة مطاطية عالية المرونة، توفر مصدر الطاقة للجهاز. الضغط يولد تدفق الهواء، وعند تحريرها، تعود تلقائيًا إلى حجرة الهواء.
- **حجرة تخزين المسحوق/جسم الأنبوب**: مساحة داخلية لتحميل المسحوق المغناطيسي الجاف، المسحوق، ومواد المسحوق الأخرى.
- **رأس الرش/الفوهة**: طرف أمامي به فتحات متعددة (مثل 32 فتحة صغيرة بقطر 0.9 مم)، لتشتيت تدفق الهواء وضمان رش المسحوق بالتساوي لمنع الانسداد.
- **صمام أحادي الاتجاه/هيكل تهوية**: بعض الموديلات تحتوي على صمام أحادي الاتجاه مدمج لضمان تدفق الهواء في اتجاه واحد فقط، مما يمنع تدفق المسحوق للخلف ويضمن تفريغًا ثابتًا للمسحوق في كل مرة أثناء الضغط.
ثانياً. مبدأ العمل التفصيلي (دورة من 4 خطوات)
| 1. تحميل المسحوق | افتح الفوهة أو مدخل المسحوق، وقم بتحميل المسحوق الجاف غير المتكتل (مثل المسحوق المغناطيسي، المسحوق الدوائي) في حجرة تخزين المسحوق. أغلقها بإحكام. |
| 2. الضغط على الكرة المطاطية (حقن المسحوق المضغوط) | - اضغط يدويًا على الكرة المطاطية بقوة، مما يؤدي إلى انخفاض حاد في الحجم الداخلي للكرة وارتفاع سريع في الضغط الداخلي، مما يخلق ضغطًا إيجابيًا أعلى من الخارج. - يؤثر تدفق الهواء عالي الضغط على حجرة تخزين المسحوق لأسفل، مما يؤدي إلى تعليق جزيئات المسحوق وتدفقها؛ يحمل تدفق الهواء المسحوق عبر الفوهة ويتم رشه بالتساوي من فتحة الرش، ليغطي سطح قطعة العمل/الهدف. |
| 3. تحرير الكرة المطاطية (شفط الضغط السلبي) | - بعد التحرير، تعود الكرة المطاطية إلى شكلها وحجمها الأصليين بسبب المرونة، مما يخلق ضغطًا سلبيًا/فراغًا قصيرًا في الداخل. - يتدفق الهواء الخارجي عبر الفوهة أو فتحة الشفط في اتجاه واحد، مما يعوض الضغط الداخلي؛ في نفس الوقت، يمنع تدفق المسحوق للخلف ويتجنب الانسداد. |
| 4. التشغيل الدوري | كرر عملية "الضغط - التحرير"، مما يولد تدفقات هواء نبضية مستمرة لتحقيق رش مسحوق جاف مستمر وقابل للتحكم. |
ثالثاً. المبدأ والميزات
- **ميكانيكي بحت، لا يحتاج إلى مصدر طاقة**: يعتمد بالكامل على مرونة المطاط وفرق الضغط، الهيكل بسيط، مع معدل فشل منخفض وتكلفة منخفضة للغاية.
- **قابلية تحكم عالية**: يمكن لقوة الضغط التحكم في كمية المسحوق ومسافة الرش. الضغط الخفيف ينتج كمية قليلة، والضغط القوي ينتج كمية كبيرة، مناسب للرش المحلي الدقيق.
- **قابلية تطبيق واسعة**: مناسب للمساحيق الدقيقة الجافة (المسحوق المغناطيسي، المسحوق الدوائي، مسحوق المبيدات الحشرية، إلخ)، وغالبًا ما يستخدم لتطبيق المسحوق الجاف في الاختبارات غير الإتلافية (NDT) لفحص الجسيمات المغناطيسية.
- **سهولة الصيانة**: لا توجد مكونات معقدة. عند الانسداد، قم ببساطة بتنظيف الفوهة ويمكن إعادة استخدامها بشكل متكرر.
رابعاً. التكيف مع سيناريوهات الاختبارات غير الإتلافية
في فحص الجسيمات المغناطيسية، بعد مغنطة قطعة العمل، ستولد العيوب **مجالًا مغناطيسيًا متسربًا**؛ عن طريق رش المسحوق المغناطيسي الجاف بالتساوي باستخدام هذه الأداة، سيتم جذب المسحوق وتجميعه بواسطة المجال المغناطيسي المتسرب، مما يكشف بوضوح عن العيوب السطحية/شبه السطحية مثل الشقوق والمسام، ويمكن إكمال الفحص بمساعدة المراقبة بالضوء الأسود/الضوء الأبيض.
