تفاصيل المنتج:
|
| معيار: | ملحوظة: 47013.4-2015 | ||
|---|---|---|---|
| إبراز: | كتلة اختبار الجسيمات المغناطيسية,كتلة معايرة عدم الإتلاف NB/T 47013.4,معيار معايرة قوة الرفع,NDT calibration block NB/T 47013.4,Lifting force calibration standard |
||

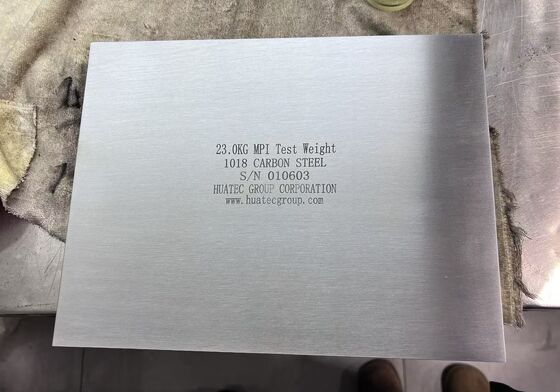

كتلة معايرة قوة رفع الجسيمات المغناطيسية NB/T 47013.4 كتلة اختبار NDT القياسية
كتلة اختبار القوة الرفعية هي قطعة اختبار حديدية مغناطيسية قياسية تستخدم للتحقق من قدرة المغناطيسية لأداة فحص الجسيمات المغناطيسية من نوع نير مغناطيسي.وظيفتها الأساسية هي ضمان أن المعدات لديها قوة رفع كافية لتشكيل مجال مغناطيسي فعال ومنع الكشف المفقود.
| نوع كتلة الاختبار | تتوافق مع نوع نير مغناطيسي | قوة رفع قياسية | قواعد التنفيذ |
|---|---|---|---|
| نوع N1 | العقدة الكهرومغناطيسية | ≥45N | إشعار/ت 47013.4-2015 |
| نوع N2 | نير كهرومغناطيسي على شكل صليب | ≥118N | إشعار/ت 47013.4-2015 |
| نوع N3 | نير كهرومغناطيسي متزامن | ≥177N | إشعار/ت 47013.4-2015 |
المعايير الرئيسية والمواد
المادة: 45 الفولاذ، المعالجة الحرارية إلى التطبيع، وضمان المغناطيسية الحديدية والاستقرار
الأبعاد: المساحة المقترحة ≥ 200mm × 200mm أو 300mm × 100mm ، الخطأ ≤ ± 5mm
الاستخدام: التحقق الكمي من قوة الشفط للنار المغناطيسية عند أقصى مسافة قطب مغناطيسي ، وضمان حساسية الكشف عن العيوب
نقاط الاستخدام والمعايرة
طريقة الاختبار: وضع نير المغناطيسي على سطح كتلة الاختبار، وتطبيق القوة، وتثبيت لرفع كتلة الاختبار. تحديد ما إذا كان يصل إلى قيمة القوة القياسية
مواصفات المعايرة: وفقًا لـ JJF (Metals Nonferrous) 0031-2024 ، يجب ألا تكون قوة الرفع المقاسة أقل من القيمة الاسمية.
ملاحظات: يوصى بأن تكون الفجوة بين القطب المغناطيسي و سطح كتلة الاختبار 0.5 ملم. القوة الرفعية غير الكافية سوف تؤدي إلى مجال مغناطيسي غير كاف وفقدان الكشف.
الاختلافات مع وحدات الاختبار الأخرى
تختلف عن قطع الاختبار القياسية من النوع A1/C: يتم استخدام كتلة الاختبار للتحقق الكمي من قوة رفع المعدات،بينما يتم استخدام القطعة المختبرة للكشف النوعي لتوزيع المجال المغناطيسي والأداء الشامل
يختلف عن مؤشرات المجال المغناطيسي: كتلة الاختبار هي جزء قياسي للمقاييس ، في حين أن المؤشر هو أداة نوعية تقريبية
