تفاصيل المنتج:
|
| نطاق نصف قطر التعرف التلقائي: | 200 م | عرض المسح: | 300 ملم |
|---|---|---|---|
| تحول الشعاع: | 450 ملم | ارتفاع عبور العقبة: | لا يتجاوز 30 ملم |
| عقبة يمكن تحديدها: | الارتفاع فوق 350 ملم | دقة تحديد المواقع المتكررة: | ± 3mm |
| تغطية تغيير المسار التلقائي: | 20 ملم | ||
| إبراز: | روبوت تفتيش MFL ذاتية الملاحة,روبوت فحص لوحة قاع الخزان,معدات اختبار تلقائية غير مدمرة,tank bottom plate inspection robot,automatic non-destructive testing equipment |
||

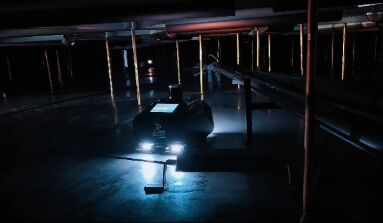

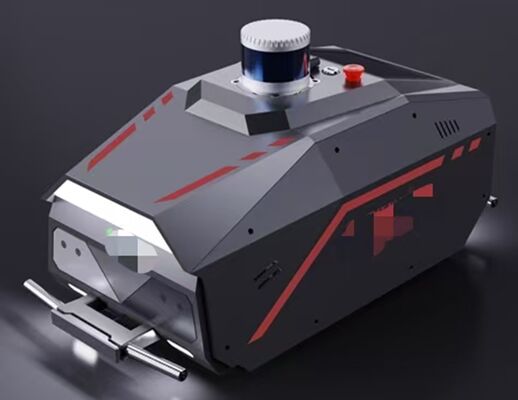

روبوت فحص لوحة قاع الخزان ذاتي القيادة HMFL-R1000
ال HMFL-R1000 روبوت الكشف الذكي لقاع الخزان يمكن للألواح التعرف تلقائيًا على العوائق وإنشاء خريطة للمساحة الداخلية للخزان. يمكن لخوارزمية التحكم الذكي في الحركة المطورة ذاتيًا والمكيفة مع الخزان تخطيط مسار التشغيل تلقائيًا وتحديد توزيع العيوب على الأسطح العلوية والسفلية. سيؤدي ذلك إلى تقليل كثافة عمل الكشف عن لوحة قاع الخزان بشكل كبير، وتحسين كفاءة الكشف ودقة النتائج بشكل كبير.
المعلمات الفنية:
| عرض | جهاز لوحي صناعي بشاشة لمس بمعالج Core i7 وذاكرة 8 جيجابايت + 128 جيجابايت |
| نطاق نصف قطر التعرف التلقائي | 200 متر |
| عرض المسح | 300 ملم |
| كشف السماكة |
6-20 ملم، تعديل تلقائي ذكي لحالة المغنطة |
| نصف قطر الدوران | 450 ملم |
| ارتفاع عبور العوائق | لا يتجاوز 30 ملم |
| عائق قابل للتعرف عليه | ارتفاع فوق 350 ملم |
| دقة تحديد المواقع المتكررة | ± 3 ملم |
| مبدأ الكشف | تقنية التسرب المغناطيسي |
| تغطية تغيير المسار التلقائي | 20 ملم |
|
معلمات الليدار |
مسافة القياس: 200 متر زاوية القياس الرأسية: 30 درجة (-15 درجة ~ +15 درجة) دقة الزاوية الرأسية: 2 درجة زاوية القياس الأفقية: 360 درجة دقة الزاوية الأفقية: 0.09 درجة تردد تحديث العينات: 10 هرتز |
| معلمات IMU (الملاحة بالقصور الذاتي) |
خطأ متعامد: ± 0.05 درجة الدقة: التسارع 0.5mG، الجيروسكوب 0.02 درجة/ثانية، مقياس المغناطيسية 1.5mGS تردد تحديث العينات: 100 هرتز |
|
معلمات رادار الموجات فوق الصوتية |
مسافة القياس: 30 ~ 4500 ملم تردد العينات والتحديث: 2.5 هرتز |
|
وظيفة الإضاءة الأمامية والخلفية LED |
|
| الاستجابة للطوارئ |
توقف تلقائي في الظروف الخاصة، توقف طوارئ يدوي متاح |
| الحجم ووزن الجهاز |
725 * 375 * 410 ملم، 60 كجم |
| صندوق التعبئة |
يفي بمعايير النقل الجوي الدولي IATA |
وظائف الجهاز
1. مبدأ متكامل للتسرب المغناطيسي، الكشف الآلي، اكتساب البيانات، والتحليل الذكي للبيانات
2. محرك مزدوج يحقق الحركة الأمامية والخلفية والتوجيه التفاضلي، مع نصف قطر دوران صغير
3. يتم استخدام أجهزة مثل IMU (الملاحة بالقصور الذاتي)، LiDAR، رادار الموجات فوق الصوتية وغيرها من الأجهزة المادية معًا لتحديد المواقع الدقيق وردود الفعل على الحركة
4. يتيح الاتصال بين الأجهزة والتوافق البرمجي بين نظام الملاحة الآلية ونظام التحكم الأساسي تبادل البيانات بحرية وواجهات مفتوحة لتوسيع الوظائف، مما يخلق المزيد من الإمكانيات للتخصيص
5. مجهز بقوس توصيل سريع لرادار الليزر لتحقيق حماية التحميل والتفريغ للمكونات الهامة
6. تم تكوين مفتاح إيقاف الطوارئ والكبح بالارتداد للمحرك لضمان التشغيل الآمن للجهاز
7. تدعم أجهزة الكمبيوتر الصناعية العرض في الوقت الفعلي لحالة العمل، مما يسهل على المشغلين المراقبة والتشغيل
8. بطارية طاقة ليثيوم فوسفات الحديد بسعة 24 فولت 30 أمبير في الساعة، قادرة على تلبية 8 ساعات من وقت العمل
9. تصميم وتركيب مستشعر إزاحة في العجلة الأمامية لتسجيل مسافة القيادة
10. يخطط الروبوت تلقائيًا لمسار المسح لتحقيق تغطية كاملة للمسح والكشف عن الألواح الفولاذية
11. تدعم بيانات الاختبار النسخ بنقرة واحدة، التحميل بنقرة واحدة إلى الخوادم السحابية، إنشاء قائمة بعيوب لوحة قاع الخزان وتقارير الاختبار بنقرة واحدة
12. برنامج إدارة وتحليل للكمبيوتر يمكنه التعامل مع جميع أعمال البيانات في المراحل المبكرة والمتأخرة
13. يقوم الروبوت تلقائيًا بحفظ سجلات التشغيل ومعالجة السجلات تلقائيًا بشكل دوري، مما يوفر تغذية راجعة في الوقت المناسب لمعلومات أعطال الروبوت، ويقلل بشكل كبير من تشخيص الأعطال، ويحسن كفاءة معالجة الأعطال
