تفاصيل المنتج:
|
| أقصى جهد للأنبوب: | 90 كيلو فولت | أقصى أنبوب الحالي: | 200μA |
|---|---|---|---|
| حجم النقطة البؤرية: | 5μm | منطقة فعالة: | 130 ملم * 130 ملم |
| حجم البكسل: | 85 ميكرومتر | مزود الطاقة: | AC110-220V 50/60Hz |
| ماكس باور: | 1500 واط | ||
| إبراز: | نظام الأشعة السينية ميكرو-فوكس HDR-A90,كاشف NDT صناعي بقوة 90 كيلوفولت,كاشف عيوب الفحص بالأشعة السينية,90kV industrial NDT detector,X-ray inspection defect detector |
||

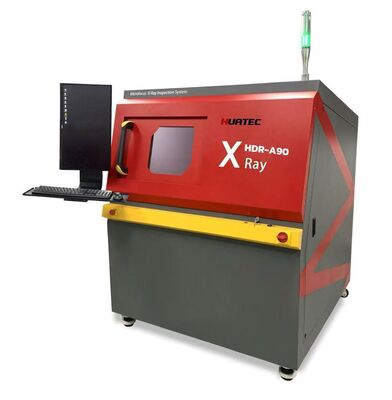

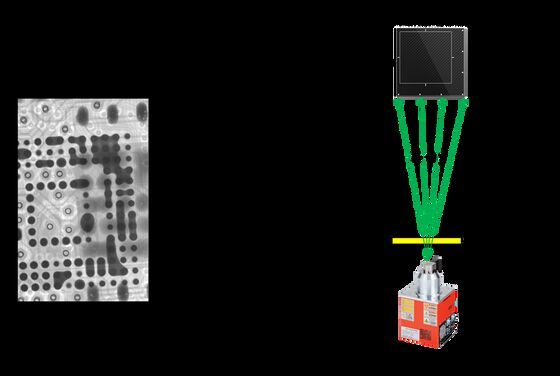

نظام الفحص بالأشعة السينية ميكرو-فوكس HDR-A90 بقدرة 90 كيلو فولت لكشف العيوب الصناعية NDT
2. مزايانا
2.1.أنبوب أشعة سينية مغلق، بعمر افتراضي يزيد عن 10000 ساعة، لا يحتاج إلى صيانة.2.2 جيل جديد من كاشف اللوحة المسطحة الرقمي عالي الدقة مقاس 5 بوصات (FPD).
2.3. يمكن إمالة كاشف اللوحة المسطحة بدلاً من الطاولة بزاوية 60 درجة، ولن يضحي بالتكبير.2.4. نافذة تنقل تلقائية، ستتحرك الطاولة إلى المكان الذي تنقر عليه.2.5. طاولة بمقاس 530*530 مم بسعة تحميل 10 كجم.
2.6. نظام ربط بخمسة محاور قابل لتعديل السرعة.2.7. يمكن تحرير إجراءات الفحص لتحقيق الفحص الآلي بكميات كبيرة.حجم البقعة البؤرية
3. معلمات الأجهزةمصدر الأشعة السينيةالنوع
مغلق، ميكرو-فوكسأقصى جهد للأنبوب90 كيلو فولت
أقصى تيار للأنبوب200 ميكرو أمبيرحجم البقعة البؤرية
5 ميكرومترالوظيفةتسخين مسبق تلقائي
كاشف اللوحة المسطحةالمساحة الفعالة130 مم * 130 مم
حجم البكسل
|
85 ميكرومتر |
الدقة |
1536 * 1536 |
|
|
معدل الإطارات |
20 إطارًا في الثانية |
||
|
زاوية الإمالة |
60 درجة |
||
|
الطاولة |
الحجم |
||
|
530 مم * 530 مم |
المساحة القابلة للكشف |
||
|
500 مم * 500 مم |
الحد الأقصى للحمل |
10 كجم |
|
|
المعدات |
التكبير |
||
|
هندسي 200X |
نظامي 1500X |
||
|
سرعة الفحص |
بحد أقصى 3.0 ثانية/نقطة |
||
|
الأبعاد |
1360 مم (طول) * 1365 مم (عرض) * 1730 مم (ارتفاع) |
||
|
الوزن |
1200 كجم |
مزود الطاقة |
|
|
تيار متردد 110-220 فولت 50/60 هرتز |
الحد الأقصى للطاقة |
||
|
1500 واط |
كمبيوتر صناعي |
||
|
معالج i5، ذاكرة وصول عشوائي 8 جيجابايت، قرص SSD بسعة 500 جيجابايت |
الشاشة |
شاشة LCD HDMI مقاس 24 بوصة |
السلامة |
|
تسرب الإشعاع |
لا تسرب، المعيار الدولي: ≤ 1 ميكرو سيفرت/ساعة |
||
|
نافذة مراقبة زجاجية رصاصية |
نافذة زجاجية رصاصية شفافة تحمي من الإشعاع لمراقبة الحالة الداخلية. |
||
|
قفل أمان للنافذة والباب الخلفي |
بمجرد أن يفتح المستخدمون النافذة أو الباب الخلفي، سيتم إيقاف تشغيل أنبوب الأشعة السينية فورًا. عندما تكون النافذة أو الباب الخلفي مفتوحين، لا يمكن للمستخدمين تشغيل الأشعة السينية. |
||
|
مفتاح أمان كهرومغناطيسي |
يتم القفل بمجرد تشغيل الأشعة السينية، ولا يمكن للمستخدمين فتح نافذة المراقبة. |
||
|
إيقاف الطوارئ |
بجانب موضع التشغيل، اضغط لإيقاف التشغيل |
||
|
حماية الأنبوب |
لا يمكن للمستخدم مغادرة البرنامج إذا لم يغلق أنبوب الأشعة السينية. |
||
|
4. وظيفة البرنامج |
وحدة الوظيفة |
||
|
التشغيل |
يمكن للوحة المفاتيح والفأرة إكمال جميع العمليات |
التحكم في أنبوب الأشعة السينيةاستخدام الفأرة للنقر على زر X لتشغيل أو إيقاف تشغيل الأشعة السينية. سيتم عرض قيم الجهد والتيار الحالية للأنبوب في الوقت الفعلي بجانبها، ويمكن للمستخدمين النقر على زر لأعلى ولأسفل، أو سحب شريط التمرير، أو الكتابة للتعديل.شريط الحالة |
|
|
يشير إلى حالة القفل، وحالة التسخين المسبق، وحالة الأشعة السينية عن طريق الوميض بالتناوب بين الأحمر والأخضر. |
تعديل تأثير الصورة |
||
|
يمكن تعديل سطوع الصورة وتباينها وكسبها بحرية لتحقيق نتيجة مرضية. |
قائمة المنتجات |
||
|
يمكن للمستخدمين حفظ معلمات الفحص مثل موضع المحور Z، والسطوع، والتباين، والكسب، ويمكنهم استدعاء المعلمات مباشرة عند فحص نفس المنتج، لتحسين كفاءة الفحص. |
نافذة التنقل |
||
|
بعد أن تلتقط الكاميرا صورة للطاولة، انقر في أي مكان في الصورة، ستتحرك الطاولة إلى المكان الذي تنقر عليه وستعرض على الشاشة. |
حالة محور الحركة |
||
|
عرض الإحداثيات في الوقت الفعلي. |
نتيجة الفحص |
||
يتم عرض نتائج القياس (معدل الفراغات، المسافة، المساحة، إلخ، التي يحددها المستخدمون) بالترتيب.
|
التحكم في السرعة |
يمكن تعديل سرعة حركة كل محور لتكون بطيئة، عادية، وسريعة. |
قياس معدل الفراغات |
|
حساب تلقائي انقر على نقطتين لتحديد مستطيل. يجد البرنامج تلقائيًا ويقيس حافة كرة اللحام في المستطيل، والوسادة، والفراغات الداخلية، ويمكنه الحصول على بيانات معدل الفراغات، ومساحة كرة اللحام، والمحيط، وأكبر معدل فراغ، والطول والعرض، ويشير إلى NG أو OK باللون الأحمر والأخضر. |
تعديل المعلمات |
|
|
يمكن للمستخدمين تعديل عتبة التدرج الرمادي، والبكسل، والتباين، وتصفية الحجم، ومعلمات أخرى للحصول على نتائج دقيقة للحساب التلقائي. |
إضافة فراغات يدوياً |
|
|
يمكن للمستخدمين رسم مضلع أو شكل حر وحسابه كفراغ في معدل الفراغات. |
حفظ المعلمات |
|
|
يمكن للمستخدمين حفظ معلمات مثل عتبة التدرج الرمادي، والبكسل، والتباين، وتصفية الحجم، ومعلمات أخرى، ويمكنهم استدعاء المعلمات مباشرة عند اكتشاف نفس المنتج، لتحسين كفاءة الكشف. |
وظيفة قياس أخرى |
|
|
المسافة انقر على النقطتين A و B لتعيينهما كخط أساس، ثم انقر على النقطة C لقياس المسافة العمودية من النقطة C إلى خط الأساس. |
معدل المسافة |
|
|
يستخدم بشكل أساسي لقياس معدل اللحام للفتحة. قم بتعيين نقطة إضافية "D" أكثر من المسافة. قم بقسمة المسافة العمودية من النقطة D إلى خط الأساس على المسافة العمودية للنقطة C، للحصول على النسبة المئوية للمسافة العمودية من D إلى C. |
الزاوية |
|
|
انقر على النقطتين A و B لتعيينهما كخط أساس، ثم انقر على النقطة C لقياس الزاوية بين الأشعة BA و BC. |
نصف القطر |
|
|
يستخدم بشكل أساسي لقياس المكونات الدائرية مثل كرات اللحام. انقر على ثلاث نقاط لتحديد دائرة وقياس المحيط والمساحة ونصف القطر. |
المحيط |
|
|
يستخدم بشكل أساسي لقياس المكونات المربعة، انقر على نقطتين لتحديد مربع، وقياس الطول والعرض والمساحة. الفحص التلقائي |
الإعداد اليدوي |
يمكن للمستخدمين تعيين أي مواضع على الطاولة كنقاط فحص، وسيقوم البرنامج تلقائيًا بفحص وحفظ الصورة. |
|
المصفوفة |
بالنسبة لنقاط الفحص المنتظمة، يحتاج المستخدمون فقط إلى تعيين نقطتين من نقاط الفحص وعدد الصفوف والأعمدة، وسيقوم البرنامج تلقائيًا بفحص كل نقطة وحفظ الصور. |
|
|
التعرف التلقائي بالنسبة لنقاط الفحص ذات الميزات الواضحة، يحدد البرنامج تلقائيًا المواضع، ويقوم بالقياسات، ويحفظ الصورة. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
