تفاصيل المنتج:
|
| قطر الحبال: | 1 إلى 300 مم (0.04 بوصة إلى 11.8 بوصة) | نظام الكمبيوتر: | Windows98 ／ 2000 ／ XP Vista / windows7 |
|---|---|---|---|
| معيار الشهادة: | ASTM1571 | وظيفة مزدوجة: | قدرة LMA و LF |
| السرعة على طول الحبل: | 0 إلى 6 م / ث (0 إلى 6،54 ياردة / ثانية) | نطاق درجة الحرارة: | -10 + 50 درجة مئوية |
| قوة: | تيار متردد 220 فولت ± 10 أوم | مقاس: | 330 × 235 × 190 مم (13 × 9.3 × 7.5 بوصات) |
| إبراز: | كاشف عيوب الحبل الحديدي,جهاز اختبار الحبل المغناطيسي HRD-100,معدات فحص الحبال السلكية غير المدمرة,HRD-100 magnetic rope testing device,non-destructive wire rope inspection equipment |
||
1. المواصفات
المعايير: GB/T21837-2008، ASTM E1571-2001 (المواصفات القياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006
نطاق الكشف: Φ1.5—300 مم (اختر مستشعرًا مختلفًا)
السرعة النسبية بين المستشعر وحبل الأسلاك: 0.0—6.0 م/ث الخيار الأفضل: 0.3—1.5 م/ث
أفضل فجوة بين كم التوجيه وحبل الأسلاك: 2—6 مم، الفجوة المسموح بها: 0—15 مم
نوع ملف الإخراج: إخراج ملفات Word
الإنذار: إنذار صوتي وضوئي
كشف موقع حبل الأسلاك المقطوع (LF)
دقة الحكم النوعي: 99.99%
التقييم الكمي
خطأ التكرار في الحساسية: ±0.055%
خطأ العرض: ±0.2%
خطأ كشف الموقع (L): ±0.2%
الطاقة: مصدر طاقة الكمبيوتر 5 فولت
وزن المستشعر:< 10 كجم (مستشعر عادي)
درجة حرارة البيئة -10 درجة مئوية ~ 40 درجة مئوية
ضغط الهواء: 86~106 كيلو باسكال
الرطوبة النسبية: ≤85%
نظام ويندوز لكاشف حبال الأسلاك بالكمبيوتر هو منتج تجديد نظام GB يعتمد على نظرية برامج DOS وفكرة التوجيه في عرض الإنذار في الوقت الفعلي، ويستخدم لغة برمجة Visual Basic 6.0 كأساس، ويتم تجميعه.
يستخدم الجزء المادي للنظام مستشعرًا مغناطيسيًا متقدمًا محليًا وأجنبيًا ووحدة أخذ عينات تم تطويرها بشكل مستقل، من خلال خط رئيسي RS232 (أو USB) للقيادة، وتخزين البيانات مباشرة في الكمبيوتر.
الجزء البرمجي للنظام يعتمد على تحليل تحويل المويجات، ويستخدم لغة برمجة Visual Basic 6.0 كأساس، ويتم تجميعه. يحقق وظائف مثل اكتساب البيانات والتحكم فيها، وتحليل البيانات، وعرض البيانات، وتخزين البيانات وما إلى ذلك. يزيد من الخاصية المرئية في وظائف برامج DOS، وباستخدام طريقته الفريدة في التتبع المستمر، يمكنه مراقبة إشارة البيانات وتغييراتها بشكل مستمر وديناميكي، وعرض النتائج التي تم الحصول عليها في الوقت الفعلي وإصدار إنذار؛ زاد البرنامج من وظيفة التقييم التلقائي؛ في العيب الجزئي المعروض، زاد نسبة المقطع العرضي والمساحة الإجمالية للمقطع العرضي؛ البرنامج متوافق تمامًا مع ويندوز، ومناسب لعمل المستخدم المعتاد، ويستخدم شكل ملفات Word لإنتاج تقرير الفحص.
قد يكون برنامج النظام هذا متوافقًا مع تنسيق بيانات أخذ العينات لبرنامج DOS لكاشف حبال الأسلاك بالكمبيوتر، ويمكنه تحليل ومعالجة البيانات.
اتخذ نظام ويندوز إجراء تشغيل مستقل ونظام فحص آمن، ويمكن أن يكون مناسبًا بشكل مريح لجميع أنواع أجهزة الكمبيوتر الحديثة، ويكمل سلسلة من إجراءات الفحص.

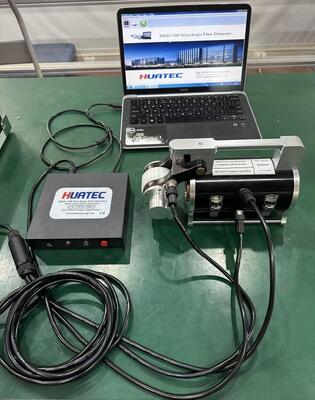

2. تكوين النظام
| مستشعر مغناطيسي (بما في ذلك محدد المسافة) | مجموعة واحدة |
| جهاز إنذار فوري HUATEC HRD-100 | واحد |
| خط توصيل الإشارة | واحد |
| خط نقل RS232 (أو خط تحويل USB إلى RS232) | واحد |
| حزمة برامج خاصة بنظام ويندوز | واحد |
| كمبيوتر | واحد |
3. مقدمة المستشعر

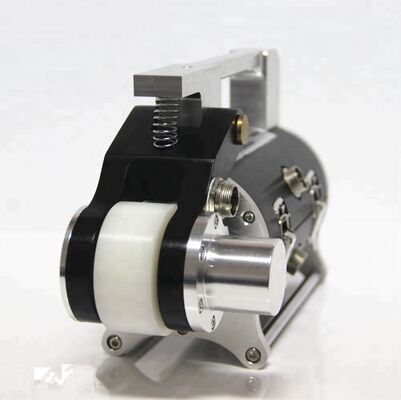

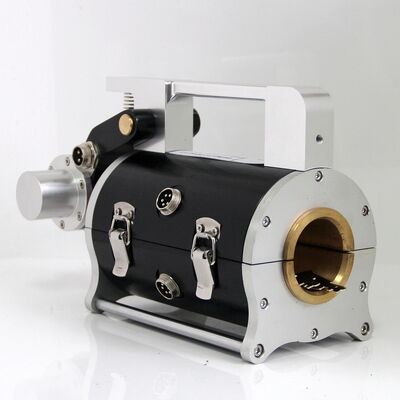

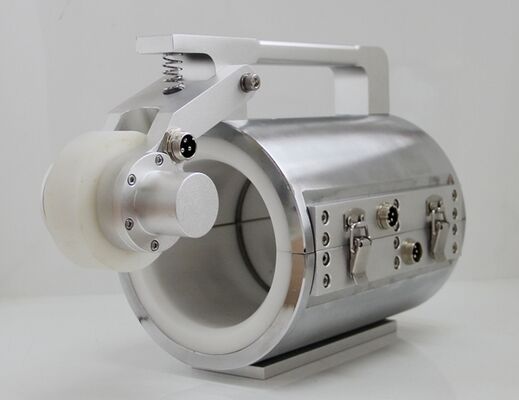

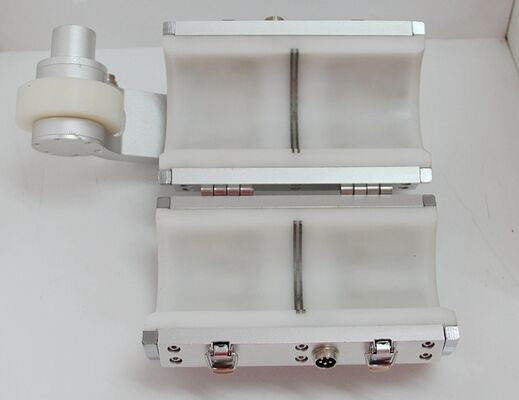

المستشعر المغناطيسي: يتكون المستشعر من محدد الإزاحة (عجلة قيادة، مشفر)، وتركيبة المغنطة، ومنظمة أخذ العينات. بعد تنشيط النظام، يتحرك حبل الأسلاك بالنسبة له، ثم يمكنه جمع الإشارة.
محدد الإزاحة: تدور عجلة القيادة دورة واحدة، ويرسل المشفر الضوئي نبضة تعليمات أخذ العينات، مما يحقق أخذ العينات بمسافات متساوية.
تركيبة المغنطة: عندما يتحرك حبل الأسلاك بالنسبة لها، يكتمل المغنطة المحورية لحبل الأسلاك.
منظمة أخذ العينات: عندما يتحرك حبل الأسلاك والمستشعر بالنسبة لبعضهما البعض، يقوم عنصر هول الذي يشكل قناة أخذ العينات بتحويل حالة تسرب المجال المغناطيسي لحبل الأسلاك إلى إشارة جهد محاكاة.
4. جهاز الإنذار الفوري HUATEC
جهاز الإنذار الفوري HUATEC هو جهاز محمول متعدد الأغراض لاكتساب البيانات، عبر خط نقل RS232 لإرسال وحفظ إشارة البيانات المحولة إلى الكمبيوتر، والاستفادة من وظيفة وحدة المعالجة المركزية القوية للكمبيوتر للمعالجة والتحليل عبر الإنترنت وفي الوقت الفعلي، وفقًا لقيمة العتبة المكافئة التي سيتم تعيينها مسبقًا لإصدار إنذار في الوقت الفعلي. مجموعة واحدة لتزويد المستشعر بمجموعة بطاريات ليثيوم، والإخراج هو 5 فولت. يوجد منفذ شحن إضافي يمكنه توفير الشحن ومفتاح الطاقة.
5. مقدمة البرنامج
الشكل 3 عناصر الوظائف الرئيسية
6. خيار المستشعر
| مستشعر | قطر حبل الأسلاك | أفضل نطاق للكشف |
| HUATEC-F5 | ≤5 مم | 2~5 مم |
| HUATEC-F10 | ≤10 مم | 5~10 مم |
| HUATEC-F15 | ≤15 مم | 8~15 مم |
| HUATEC-F20 | ≤20 مم | 10~20 مم |
| HUATEC-F25 | ≤25 مم | 15~25 مم |
| HUATEC-F30 | ≤30 مم | 20~30 مم |
| HUATEC-F35 | ≤35 مم | 15~35 مم |
| HUATEC-F40 | ≤40 مم | 30~40 مم |
| HUATEC-S45 | ≤45 مم | 35~45 مم |
| يمكن تخصيص إنتاج مستشعرات أخرى |
||
