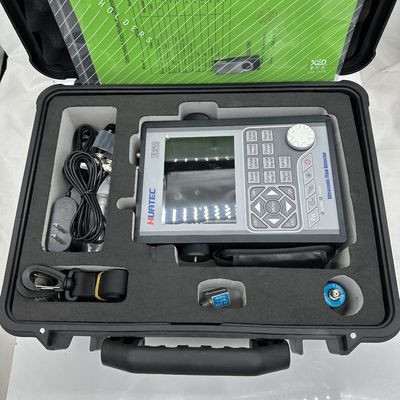

جهاز كشف العيوب بالموجات فوق الصوتية FD219 مع مسح B وتسجيل الفيديو لفحص اللحام والسباكة

كاشف عيوب بالموجات فوق الصوتية FD219 الصناعي مع مسح وتسجيل فيديو لفحص اللحام والصب غير المدمر

مقدمة

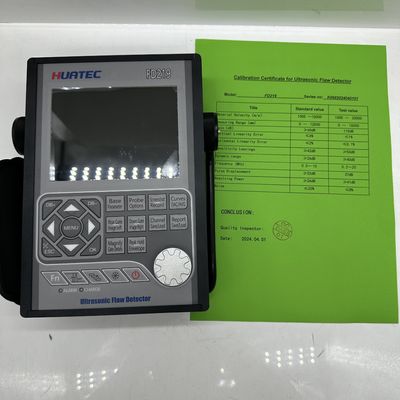

كاشف العيوب HUATEC FD219 هو كاشف عيوب رقمي محمول بالموجات فوق الصوتية صناعي يمكنه اكتشاف وتحديد وتقييم وتشخيص عيوب مختلفة (شقوق، شوائب، مسام، إلخ) في قطعة العمل بسرعة وسهولة وبدون إتلاف وبدقة. يمكن استخدامه في المختبر وفي موقع العمل الهندسي. يمكن استخدام هذا الجهاز على نطاق واسع في التصنيع، وصناعة الصلب والمعادن، ومعالجة المعادن، والصناعات الكيميائية وغيرها من المجالات التي تتطلب اكتشاف العيوب ومراقبة الجودة. كما أنه يستخدم على نطاق واسع في الفحص الأمني عبر الإنترنت وتقييم العمر في مجالات الطيران والفضاء والنقل بالسكك الحديدية والغلايات وأوعية الضغط والتوربينات والمكونات الهيكلية.

يمكن استخدام الجهاز على نطاق واسع في تحديد وقياس الشقوق المخفية، والفجوات، والانفصالات، والعيوب المماثلة في اللحامات، والصب، والسبائك، والمحاور، والأعمدة، والخزانات وأوعية الضغط، والتوربينات، والمكونات الهيكلية.

الميزات

تم تصميم الأجهزة الأساسية باستخدام ARM + FPGA، ويستخدم البرنامج نظام تشغيل متعدد المهام عالي الموثوقية، مما يحسن بشكل كبير من وظائف الجهاز وقابليته للحمل ومتانته وموثوقيته.

يستخدم هذا الجهاز قائمة رئيسية-تابعة، وهو مصمم بأزرار اختصار ومقبض دوار رقمي. الجهاز خفيف الوزن ومحمول، ويمكن حمله بيد واحدة.

lالعرض

شاشة TFT LCD ملونة عالية الدقة (640 × 480 بكسل) رقمية بالكامل متعددة الألوان. عرض الموجة أكثر دقة وإنسانية.

يمكن اختيار 4 أنماط لواجهة التشغيل حسب البيئة.

شاشة LCD بتحديث سريع 60 هرتز. قادرة على عرض تغييرات الموجة الدقيقة.

يمكن ضبط سطوع شاشة LCD بحرية.

lالشكل

الغلاف المعدني بالكامل من الألومنيوم قوي ومتين، وأداء الحماية الكهرومغناطيسية جيد جدًا.

حامل ممتص للصدمات دوار بزاوية 360 درجة وغلاف مطاطي لسهولة الاستخدام.

لوحة زجاج مقسّى، صلبة للغاية، مقاومة للتآكل والخدش

lلقطات الشاشة وتقارير فحص العيوب بصيغة PDF

لقطات شاشة في الوقت الفعلي لجميع الصفحات وتقارير فحص العيوب، وحفظها كصور BMP على قرص U، والتي يمكن تعيينها كصور ملونة أو رمادية.

تصدير تقرير فحص العيوب كملف PDF وحفظه على قرص U لسهولة الأرشفة والطباعة.

يمكن تخصيص جميع محتويات ملف PDF وفقًا لاحتياجات المستخدم.

يمكن عرض صور BMP وملفات PDF على جهاز كمبيوتر أو هاتف محمول.

lالنطاق

يصل إلى 15000 مم في الفولاذ؛ يمكن اختيار النطاق بخطوات ثابتة أو متغير بشكل مستمر. مناسب للاستخدام على قطع العمل الكبيرة وفي قياسات الدقة العالية.

lالمُرسِل

طاقة النبضة قابلة للاختيار بين 100 فولت، 200 فولت، 250 فولت، 300 فولت، 350 فولت، 400 فولت، و 500 فولت.

عرض النبضة قابل للتعديل من 0.1 ميكرو ثانية إلى 0.5 ميكرو ثانية لمطابقة المجسات ذات الترددات المختلفة.

تردد تكرار النبضة قابل للتعديل من 20 هرتز إلى 2 كيلو هرتز.

التخميد قابل للاختيار بين 50 أوم، 150 أوم، 250 أوم، و 500 أوم للحصول على أداء مثالي للمسبار

اختيار المسبار: مسبار بلوري واحد، مسبار بلوري مزدوج، مسبار زاوي خاص، مسبار اختراق، مسبار تسلق.

lالمُستقبِل

أخذ العينات: محول AD ذو 16 بت بسرعة أخذ عينات تبلغ 320 ميجاهرتز

التصحيح: نصف موجة موجب، نصف موجة سالب، موجة كاملة، وترددات لاسلكية (RF)

عرض النطاق الترددي التناظري: قدرة من 0.2 ميجاهرتز إلى 20 ميجاهرتز مع نطاقات تردد قابلة للاختيار (يتم تعيينها تلقائيًا بواسطة الجهاز) لمطابقة المسبار للحصول على أفضل أداء.

الكسب: 0 ديسيبل إلى 110 ديسيبل قابل للتعديل بخطوات قابلة للاختيار 0.1 ديسيبل، 2 ديسيبل، 6 ديسيبل.

lالبوابات

توفر بوابتان مستقلتان تمامًا مجموعة من خيارات القياس لارتفاع الإشارة أو المسافة باستخدام تشغيل الذروة.

يسمح وضع الصدى إلى الصدى بوضع البوابة بدقة للإشارات القريبة جدًا من بعضها البعض.

بداية البوابة: متغيرة عبر نطاق العرض بالكامل

عرض البوابة: متغير من بداية البوابة إلى نهاية نطاق العرض

ارتفاع البوابة: متغير من 0 إلى 99٪ من ارتفاع الشاشة الكامل

الإنذارات: عتبة موجبة/سالبة مع وميض LED.

lالذاكرة

يحتوي الجهاز على ذاكرة مدمجة ذات سعة كبيرة، ولن تُفقد البيانات والملفات بسبب انقطاع التيار الكهربائي عن الجهاز.

ذاكرة 500 ملف قناة لتخزين إعدادات المعايرة ومعلمات المسبار.

ذاكرة 1000 ملف موجة لتخزين موجة A-Scan والإعدادات.

يمكن تخزين جميع الملفات واستدعاؤها ومسحها.

يمكن تصدير إعدادات القناة وملفات التقارير عبر قرص الذاكرة، ويمكن أيضًا تخزين المعلومات بكميات غير محدودة عبر ذاكرة USB.

lمسجل الفيديو

مسجل الفيديو مفيد في العديد من المواقف، وهو مريح جدًا لمن يرغبون في تحليل أنشطة الفحص لاحقًا.

يمكن للجهاز تسجيل عملية الاختبار وحفظها كملف فيديو، والذي يمكن تشغيله مرة أخرى من خلال الجهاز أو برنامج خاص. يدعم ما يصل إلى 10 ملفات فيديو، ويمكن أن يصل طول كل ملف فيديو إلى 5 دقائق.

إذا اخترت حفظ ملف الفيديو على قرص الذاكرة، فلن يكون عدد ومدة ملف الفيديو محدودين.

يوفر تسجيل وإعادة تشغيل عملية الاختبار راحة كبيرة للدراسة والتحليل المستقبلي لفحص العيوب.

يدعم تشغيل الفيديو وظائف الإيقاف المؤقت، والتقديم السريع، والإرجاع السريع، والإيقاف.

الوظائف

• المعايرة التلقائية: معايرة تلقائية لإزاحة صفر المسبار، وزاوية المسبار (قيمة K)، وسرعة المادة.
• تحديد موقع العيوب: عرض مباشر لمسار الصوت، الإسقاط (مسافة السطح)، العمق، السعة،
• قياس العيوب: قياس تلقائي للعيوب باستخدام AVG أو DAC، مما يسرع من تقارير قبول العيوب أو رفضها.
• قراءة رقمية ووظيفة تشغيل: يمكن عرض السماكة/العمق في قراءة رقمية عند استخدام مسبار عادي، ويتم عرض مسافة السطح والعمق مباشرة عند استخدام مسبار زاوي.
• DAC/AVG: يتم إنشاء المنحنى تلقائيًا، ويمكن تعويض نقاط أخذ العينات وتصحيحها. يطفو المنحنى تلقائيًا مع الكسب، ويتوسع تلقائيًا مع مسافة الكشف، ويتحرك تلقائيًا مع وقت التأخير. يمكنه عرض منحنى AVG لأي فتحة.
• AWS D1.1. اختيار هذا المعيار يمكن أن يقلل من الحسابات اليدوية ويحسن كفاءة الكشف.
• ميزة تصحيح السطح المنحني.
• وظيفة قياس ارتفاع الشق.
• تكبير البوابة: توسيع نطاق البوابة على عرض الشاشة بالكامل.
• تسجيل الفيديو وتشغيله.
• وظيفة الكسب التلقائي
• الغلاف: عرض متزامن لمسح A المباشر بمعدل تحديث 60 هرتز وغلاف عرض مسح A
• تثبيت الذروة: قارن بين الموجات الذروة المجمدة ومسحات A المباشرة لتفسير نتائج الاختبار بسهولة.
• علامة الذروة: التقاط ووضع علامة على الذروة في الوقت الفعلي
• ترميز الصدى: عرض منطقة عرض الصدى 1-9 بألوان مختلفة، تستخدم لتحليل موضع العيب.
• تجميد مسح A: يحتفظ العرض المجمد بالموجة وبيانات مسافة الاختبار.
• ميزة عرض مسح B. عرض بديهي لشكل عيب قطعة العمل ونتيجة الكشف أكثر بديهية.

ساعة الوقت الحقيقي

تحافظ ساعة الجهاز على تشغيلها وتتبع الوقت.

الاتصال

منفذان USB2.0 عالي السرعة. يمكن اختيار وضعين لـ USB: U-DISK و U-BRIDGE. في وضع U-DISK، يمكن حفظ ملفات تكوين القناة، وملفات تقارير العيوب، وصور لقطات الشاشة، ومقاطع الفيديو المسجلة على قرص U. في وضع U-BRIDGE، يتبادل الجهاز البيانات مع برنامج DataPro.

البطارية

بطارية ليثيوم أيون مدمجة ذات سعة كبيرة وعالية الأداء.

وقت العمل المستمر أكثر من 12 ساعة. وقت إعادة الشحن النموذجي 4-6 ساعات.

المقبض

يتم إجراء تعديلات التشغيل بسهولة وسرعة باستخدام المقبض الدوار.

ترقية البرنامج

يمكن ترقية البرنامج بسهولة عبر قرص U. لن تسبب الترقية ضررًا للجهاز.

المواصفات

• نطاق القياس: 0 إلى 15000 مم، عند سرعة الفولاذ
• يتراوح تردد تكرار النبضة من 20 هرتز إلى 2000 هرتز
• سرعة المادة: 1000 إلى 20000 م/ث
• يتراوح تردد تكرار النبضة من 20 هرتز إلى 2000 هرتز
• النطاق الديناميكي: أكثر من 40 ديسيبل
• خطية النظام: أفقي: +/- 0.2٪ FSW،
• عمودي: 0.25٪ FSH، دقة المضخم +/- 1 ديسيبل.
• قوة التمييز: أكثر من 40 ديسيبل
• بقايا الحساسية: أكثر من 50 ديسيبل (ثقب دائري مسطح بقطر 200 مم وعمق)
• الرفض (القمع): 0 إلى 80٪ من ارتفاع الشاشة الكامل
• الضوضاء: أقل من 10٪
• مراقبات البوابة: بوابتان مستقلتان يمكن التحكم فيهما عبر نطاق المسح بالكامل
• الكسب: 110 ديسيبل كحد أقصى بدقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل.
• عرض النطاق الترددي (نطاق تمرير المضخم): 0.2 إلى 20 ميجاهرتز
• إزاحة النبضة: أكثر من 32 ديسيبل
• تأخير العرض: -20 إلى 3400 ميكرو ثانية
• تأخير المسبار/إزاحة الصفر: 0 إلى 99.99 ميكرو ثانية
• أوضاع الاختبار: صدى النبضة، عنصر مزدوج، ونقل كامل
• المُرسِل: مُرسِل موجة قابل للتعديل
• طاقة النبضة: 100 فولت، 200 فولت، 250 فولت، 300 فولت، 500 فولت قابلة للاختيار
• التصحيح: نصف موجة موجب، نصف موجة سالب، موجة كاملة، RF
• الوحدات: بوصة أو مليمتر
• وصلات المحول: BNC أو LEMO
• متطلبات الطاقة: تيار متردد 100-240 فولت، 50-60 هرتز
• درجة حرارة التشغيل: -10 درجة مئوية إلى 50 درجة مئوية، درجة حرارة التخزين: -30 درجة مئوية إلى 50 درجة مئوية
