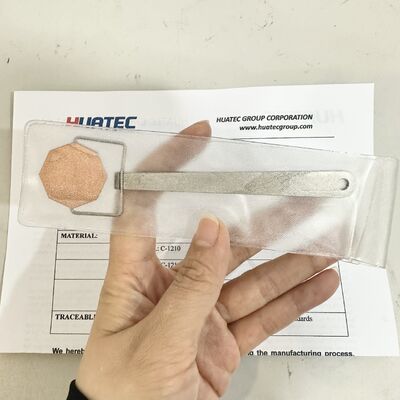

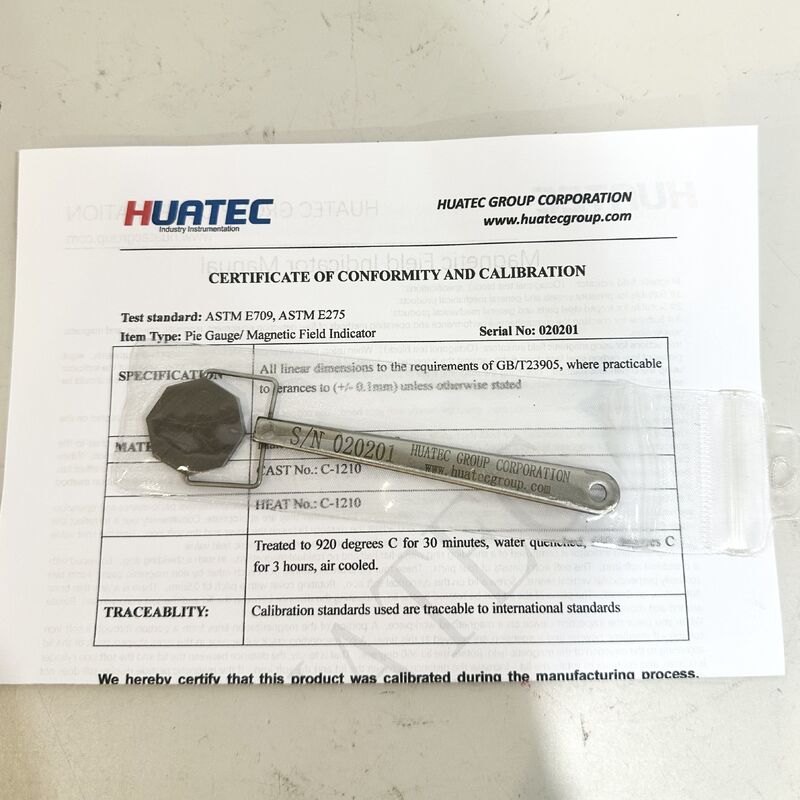

مقياس الكرة ASTM مؤشر الحقل مؤشر الكرة المغناطيسية ASTME709 اختبار MPI

ملخص:

يستند مؤشر المجال المغناطيسي إلى معيار الصين "فحص الجسيمات المغناطيسية لأوعية الضغط الفولاذية" و "فحص الجسيمات المغناطيسية لصناعة الأوعية الضغطية".طريقة فحص مسحوق مغناطيسي ASTME709 معايير جمعية اختبار المواد الأمريكية وطريقة فحص مسحوق مغناطيسي ASTMA275 لصق الصلب وJB3965-85، JB4730-94، تصنيع الرسم 11-9 التصميم القياسي. لذلك، فإنه لا يناسب فقط لأوعية الضغط، ولكن أيضا للمنتجات الميكانيكية العامة.إنها أداة جيدة للتفتيش على الجسيمات المغناطيسيةيمكن أن تتحقق من الأداء الشامل لمعدات الكشف عن العيوب، والمسدس المغناطيسي، وما إذا كانت طريقة التشغيل مناسبة.يمكننا بسهولة استخدامه ليعكس كثافة واتجاه المجال المغناطيسي في المنطقة المغناطيسية.

استخدام

1عند استخدام مؤشر المجال المغناطيسي من النوع 1 ، يتم القبض على المقبض باليد ، ويتم رفع سطح النحاس ، ويتم ربط سطح ثمانية خطوط بالقطعة.يتم القبض على مقبض مع اليد مع نوع 2 مؤشر المجال المغناطيسي، بحيث يمكن ربط أي جانب من مؤشر الحقل المغناطيسي في القطعة.

21 و 2 طريقة مستمرة لمؤشر المجال المغناطيسي ، عند رش مسحوق مغناطيسي أو تعليق مغناطيسي ، عندما يظهر سطح المؤشر المغناطيسي خطوط علامة مغناطيسية واضحة ،يظهر أن التأثير المغناطيسي قد تم إنتاجهعندما لا يشكل المؤشر المغناطيسي علامات مغناطيسية أو لا يشكل علامات مغناطيسية في الاتجاه المطلوب ، يجب تغيير طريقة ضبط المغناطيسية.

3. 3 نوع من مؤشر المجال المغناطيسي هو تقليد من ألمانيا الغربية. انها لا يمكن فقط فحص معدات الكشف عن العيوب،ولكن أيضا التحقق من الأداء الشامل وطريقة التشغيل السليمة من تعليق الجسيمات المغناطيسيةيمكن استخدامه بسهولة لتعكس كثافة واتجاه المجال المغناطيسي في المنطقة المغناطيسية. يمكن ضبط المسافة بين الغطاء والحديد الناعم،والقيمة الحدودية لعمق عمق دفن العيب السطحي القريب يمكن ملاحظتها وملاحظت عند قيمة معينة للمجال المغناطيسي.

4مؤشر المجال المغناطيسي يتكون من حلقة واقية مغناطيسية مسطحة لا يوجد فيها بقايا في حلقة واقية كهذه. وهي مجهزة بحديد رقيق أسطواني يتكون من 4 أجزاء.هذه الأجزاء 4 منفصلة عن بعضها البعض من خلال الثغرات غير مغناطيسية، وتشكل مفاصلين عموديتين ، وغطاء على الحديد الناعم الأسطواني. مسافة الغطاء الدوري هي 0.5 مم ، مع 1 ، 2 ، 3 ، 4 حرفًا لكل دوران 90 درجة.طائرة نحاسية رقيقة مغطاة على الغطاءيمكن تعديل مستوى الغطاء لضبط المسافة بين الغطاء والأسطوانة الحديدية الناعمة.

5عندما تتحقق من الجهاز على قطعة عمل مغناطيسية، هناك جزء من خط القوة المغناطيسية تمر من خلال عمود الحديد الناعم.إذا كان مسحوق المغناطيسية والعلق المغناطيسي متناثرة، تظهر فجوة مماثلة في الشق في الغطاء وفقا لتوجيه المجال المغناطيسي. تدوير الغطاء 360 درجة، وهذا يعني، والغطاء هو 0.5mm بعيدا عن أسطوانة الحديد الناعم,استمر في تدوير الغطاء وزيادة المسافة بين الغطاء والحديد الناعم إذا لم يختفي عرض الجسيمات المغناطيسيةمن أجل تحديد اتجاه المجال المغناطيسي، يمكن تدوير مؤشر المجال المغناطيسي ببطء حتى يصل عرض الشق إلى الدرجة الأكثر وضوحًا ، والحقل المغناطيسي في اتجاه عمودي في هذا الموقف.
