تفاصيل المنتج:
|
| السماكة القصوى للخروج من الفولاذ (A3): | 30 ملم | المسافة البؤرية: | 600 ملم |
|---|---|---|---|
| وقت التعرض: | 5 دقائق | التخلص من الغرفة المظلمة: | 20 ± 2 درجة مئوية |
| حساسية: | ك ≥1.8٪ | السواد: | 1.5 |
| التركيز MM2: | 1.5×1.5 | زاوية الإشعاع: | 40±5° |
| إبراز: | كاشف أخطاء الأشعة السينية المحمول,معدات NDT صغيرة لتحويل التردد,كاشف أشعة سينية لاختبار الحوائط |
||

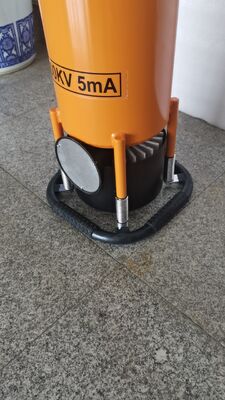

XXG-2005 كاشف الخلل X Ray المحمول ذو تحويل التردد المصغر لاختبار اللحام NDT
الخصائص الوظيفية:
كاشف الخلل بالأشعة السينية من سلسلة HUATEC XXG الذي تنتجه شركتنا، HUATEC Group Corporation،التي تعتمد تقنيات نبض التردد المتغير والتردد الثابت. الثلاثون/XXQتتميز وحدات التحكم المتسلسلة بهيكل جديد وأداء مثالي ومريحلحمل الخ. الشخصيات. يعتمد على نظام التحكم بالكمبيوتر الصغير والهيكل المعياري، مما يجعل الآلة المتكاملة تحصل على استقرار وموثوقية أفضل. من أجل الراحةللعملاء، توفر الماكينة أيضًا وظيفة التعتيق، مما يزيد من عمر الخدمة. يعتمد مولدنا عزل الغاز، تبريد الهواء القسري والأنود المؤرض، ولديه خصائص ممتازة ذات حجم صغير وخفيف الوزن. وكانت المنتجات على نطاق واسع تستخدم للاختبارات غير المدمرة في صناعة الرحلات الفضائية، وصناعة هندسة اللحام،صناعة بناء السفن، صناعة أنابيب الغلايات، صناعة الهندسة البتروكيماوية، صناعة الطائرات، صناعة الصيانة، صناعة السيارات، الصناعات الدفاعية، إلخ.
المعلمات التقنية الرئيسية
|
يكتب غرض |
XXG2005 |
||
|
سمك الاختراق الأقصى الصلب (A3) |
30 ملم |
||
|
المسافة البؤرية |
600 ملم |
||
|
وقت التعرض |
5 دقائق |
||
|
نوع الفيلم |
اجفا د7 |
||
|
شاشة تكثيف من رقائق الرصاص المزدوجة |
0.03 |
||
|
20±2درجه مئوية |
|||
|
تطوير |
5 دقائق |
||
|
السواد |
1.5 |
||
|
مدخل |
الجهد (الخامس) |
220 فولت ± 10% 50-60 هرتز |
|
|
القدرة (كيلو فولت أمبير) |
2.0 |
||
|
الإخراج |
جهد الأنبوب (KVP) |
100-200 كيلو فولت |
|
|
تيار الأنبوب (مللي أمبير) |
5 |
||
|
استقرار |
±1% |
||
|
الأشعة السينية أنبوب |
التركيز مم2 |
1.5×1.5 |
|
|
زاوية الإشعاع |
40 ± 5 درجة |
||
|
حساسية |
ك ≥1.8٪ |
||
|
وضع التشغيل |
عملية متقطعة،رالوقت المخفف لوقت التبريد هو 1:1 |
||
|
الأشعة السينية المراقب المالي |
البعد |
270×270×140 |
|
|
وزن |
7.5 كجم |
||
|
هيكل الدائرة |
التحكم بالكمبيوتر الصغير، الهيكل المعياري، المطالبة الصوتية |
||
|
الأشعة السينية مولد |
تبريد |
قوة تبريد الهواء |
|
|
العزل |
عزل غاز SF6 |
||
|
ضغط العمل |
0.35 ميجا باسكال-0.45 ميجا باسكال |
||
|
البعد |
230×230×540 |
||
|
الوزن (كجم) |
15 كجم |
||
|
درجة حرارة العمل |
-10درجه مئوية–+40درجه مئوية |
||
سمات:
◆ مولد خفيف الوزن 15 كجم، وحدة التحكم 7.5 كجم.
◆اعتماد التحكم بالكمبيوتر الصغير وهيكل وحدات، مع قويالقدرة المضادة للتدخل وتلقائية عاليةوأداء موثوق.
◆سيتم الإشارة إلى إعدادات المعلمة وعملية العمل ومؤشر المشاكل على شاشة LED.
◆تم تصميم مفتاح الشيخوخة المستقل من أجل شيخوخة الجهازمريح.
◆رالوقت المخفف لوقت التبريد هو 1:1.
◆يمكن لوحدة التحكم التعرف على نوع مولد الأشعة السينية تلقائيًا.
◆تم تقديم لوحة الألوان المقاومة للماء والغبار ولوحة المفاتيح الصوتية الرقمية بحيث يتم تحديد معلمات التعرض بسرعة ودقة.
◆تأكد من السلامة باستخدام الأداة، حيث يتم تركيبها مع الجهد الزائد، أو تحت الجهد،
جهاز حماية من التيار الزائد والتيار الزائد ودرجة الحرارة الزائدة.
◆فريدة من نوعهاقفل الأمان هومصممةالتي تحمي المشغل من أضرار الإشعاع.
◆اعتماد نطاق أوسع من قيمة KV، وحل مشكلة صعوبة النطاق الشعاعي القصير.
◆وظيفة تأخير التعرض ------ريمكن ضبط وقت التأخير على أقل من 10 دقائق للحفاظ على سلامة المشغل من مكان العمل.
◆تطابق مع المولدات المختلفة وتعمل بشكل موثوق.
◆يمكن تجميع عدد التعرض.
(بعد أن تكون الوحدة جاهزة، ولكن قبل ذلكاضغط على مفتاح "ON"، يمكنك الضغط على المفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد التعرض، ثم اضغط علىاضغط على أي مفتاح للعودة.)
◆دبليومع مخرج مصباح تحذير الشعاع ومحطة توصيل الأسلاكتعشيق الباب والآلة.
(التعشيق بين الباب والآلة - عندما يفتح الباب الرئيسي، يقوم الجهاز بقطع الجهد العالي تلقائيًا لحماية المشغل)

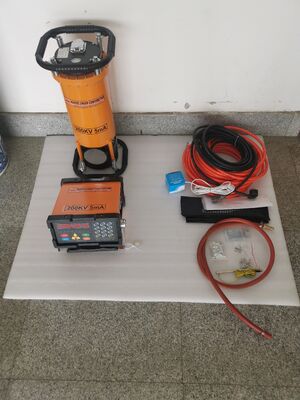

التسليم القياسي
|
أنبوب الأشعة السينية الخزفي الاتجاهي |
1 قطعة |
|
|
مولد |
1 مجموعة |
|
|
الجهد العالي ينضم إلى الكابل |
1 قطعة |
25 مترا |
|
المراقب المالي |
1 مجموعة |
|
|
كابل الطاقة |
1 قطعة |
10 متر |
|
كابل التأريض |
1 قطعة |
5 متر |
|
مُكَمِّلات |
1 مجموعة |
|
|
(بما في ذلك: مصباح إنذار، قطعة واحدة؛ حرف الرصاص، صندوق واحد؛ أشرطة الفيلم المظلمة 5 قطع؛ شاشة تكثيف 5 قطع؛ مقياس اختراق السلك (IQI) مجموعة واحدة؛ مصهر 1 قطعة) |
||
الملحقات الاختيارية:
منصة الاختبار، IQI/مقياس اختراق السلك، الحروف/الأرقام الرصاصية، شريط الرصاص، الكاسيت، شاشة الرصاص، مقياس الجرعات الشخصية، عارض الأفلام، مقياس الكثافة، مطور الأفلام، ضوء الغرفة المظلمة، كتلة معايرة RT إلخ.
