HMLF-2020 جهاز مسح تسرب مغناطيسي للصفيحة السفلية للخزان 256 مستشعر معدات الكشف عن تآكل MFL

HMLF-2020 لوحة سفلية للخزان ماسح التسرب المغناطيسي 256 جهاز استشعار معدات كشف التآكل MFL

يعد الماسح الضوئي لتسرب التدفق المغناطيسي للتآكل في قاع الخزان HMLF-2020 أحد أنظمة الكشف عن التآكل في قاع الخزان الأكثر تقدمًا في العالم، حيث يدمج تقنيات متعددة. يتم استخدامه بشكل أساسي للكشف عن تسرب التدفق المغناطيسي لتآكل قاع الخزان في الصناعات البترولية والكيميائية. يتميز النظام بـ 192 MLFمجسات لفائف القاعة و64 مجسات LMA Hallمما يمكنه من اكتشاف عيوب التآكل في قاع الخزان وتحديد السطح (العلوي أو السفلي) الذي يقع عليه الخلل. يساعد الجمع بين نتائج الكشف هذه بشكل كبير في تحليل أسباب التآكل ومنع التآكل وتقييم المخاطر.

المعلمات التقنية:

الميزات التقنية الرئيسية للماسح الضوئي:

ل  تعتمد المعدات تصميمًا منقسمًا، ويمكن فصل الوحدة الرئيسية وأجزاء المغناطيس، مما يجعل التفكيك بسيطًا والنقل مريحًا؛

ل  256 قطعةأجهزة الاستشعار.

ل  عرض المسح300 ملم؛

ل  سرعة الكشف: 500مم؛

ل  يمكنه التمييز بين العيوب الموجودة في الأسطح العلوية والسفلية.

ل  مجهزة بمصابيح أمامية عالية ومنخفضة الشعاع؛

ل  ويتميز بإضاءة موقع الخلل وخط مؤشر ليزر لموقع الخلل؛

ل  يتميز بضوء وامض للطيران يشير إلى موقع وضع الجهاز؛

ل  ويتميز بخطوط مؤشر ليزر مزدوجة للمسار الأمامي للمعدات؛

ل  يحتوي على منفذ لشحن الهاتف المحمول؛

ل  لديها وظيفة شحن الكمبيوتر اللوحي.

ل  بطارية ليثيوم اختيارية عالية السعة بقدرة 54 أمبير في الساعة، توفر أكثر من 8 ساعات من عمر البطارية؛

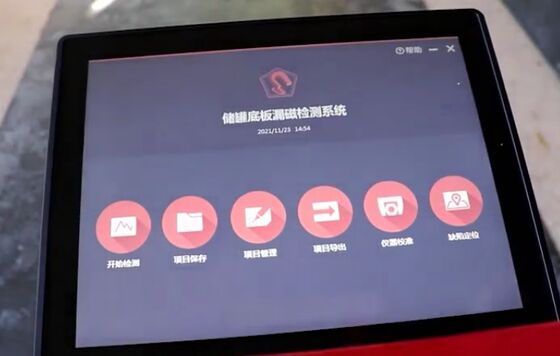

ل  جهاز كمبيوتر متين بشاشة تعمل باللمس مقاس 12 بوصة، وهو خفيف الوزن وسهل الحمل؛

ل  الحصول على البيانات وتحليلها في الوقت الحقيقي؛

ل  يحتوي جهاز التشفير الميكانيكي الدقيق الألماني الصنع على خطأ في الطول3 ملم.

ل  يتم استيراد المحرك مباشرة من ألمانيا، مما يضمن التشغيل السلس والجودة الموثوقة.

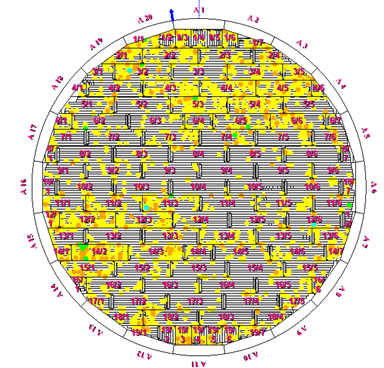

ل  فوز 10 و 11يمكن للأنظمة الرسم تلقائيًاكنديرسم بياني للوحة السفلية للخزان بالكامل، وتحديد المناطق المتآكلة، واستخدام ألوان مختلفة للإشارة إلى درجة التآكل.

ل  يمكن إضافة قياس السُمك وغرفة التفريغ واختبار الجسيمات المغناطيسية إلى رسومات اللوحة السفلية للخزان، وعرضها بشكل شامل في التقرير لإنشاء تقرير فحص للوحة السفلية للخزان بالكامل.

ل  يحتوي على وظيفة المقارنة والتراكب، والتي يمكنها مقارنة النتائج المكتشفة هذه المرة مع النتائج السابقة لتحديد التغييرات في العيوب.

ل  ويتميز بتصميم الترقيع والوظائف الإحصائية، مما يوفر دعمًا قويًا لموظفي صيانة الخزانات

ل  تسمح القضبان الهيدروليكية للمعدات للمفتشين برفع الجسر المغناطيسي بسهولة عن لوحة القاعدة.

الميزات الاختيارية:

ل  يتوفر رصيف اختياري لإزالة المغناطيس وتخزينه لمنع المغناطيس من الالتصاق بالعناصر المغناطيسية، مما يجعل المناولة والنقل أسهل.

ل  تأتي محطة الإرساء الاختيارية بأربع عجلات مطاطية شديدة التحمل، مما يسمح بسحبها، مما يقلل من كثافة اليد العاملة؛

ل  يمكن تركيب عربة وحدة رئيسية اختيارية، والتي يمكنها دفع الوحدة الرئيسية المفككة للتحرك دون الحاجة إلى شخصين لحملها.

ل  يمكن تركيب مفتاح مضاد للتصادم اختياري لمنع الاصطدام بالعوائق الأمامية بسبب التحكم غير السليم؛

ل  تكوين اختياري مع زاوية عرض واحدة قابلة للتعديل لأجهزة الكمبيوتر اللوحية؛

ل  يتضمن التكوين الاختياري تعديل زاوية العرض ثنائية الأبعاد التي يتم التحكم فيها عن طريق الكمبيوتر والتدوير؛

ل  التحكم الاختياري في تشغيل المقود المستقيم؛

ل  التحكم الاختياري في مقود الدراجة النارية؛

ل  يمكن إضافة التحكم في التشغيل السلكي؛

ل  يمكن إضافة وظيفة التحكم اللاسلكي؛

ل  ميزة اختيارية: وظيفة الفرامل.

الملامح الرئيسية لبرنامج التقارير:

ل  آليكنديالكشف والرسم

ل  وظيفة تصميم التصحيح

ل  وظيفة لتوليد تقارير الاختبار

ل  خلل في تحليل الشكل والحجم

ل  يمكن اكتشاف العيوب عن طريق الفحص البصري، والموجات فوق الصوتية، وغرفة التفريغ، واختبار الجسيمات المغناطيسية.

ل  -حصر عدد ومواقع العيوب لكل لوحة بشكل مباشر.

قائمة التكوين الأساسية:

(1) الوحدة الرئيسية القابلة للفصل: وحدة واحدة

(2) جهاز لوحي متين بشاشة تعمل باللمس مقاس 12 بوصة: وحدة واحدة

(3) برامج الاختبار والتحليل: مجموعة واحدة

(4) برنامج التقرير الرسومي: مجموعة واحدة

(5) شاحن البطارية والشاحن: مجموعة واحدة

(7) قوس تركيب الكمبيوتر: مجموعة واحدة

(8) مسامير تثبيت الكمبيوتر: 2 قطعة

(9) مجموعة واحدة من لوحات اختبار المقارنة: واحدة لكل منها 6 مم، 8 مم، 10 مم، 12 مم.

(1 0) صناديق النقل: 3 قطع

التكوين الاختياري

ل  يتوفر رصيف اختياري لإزالة المغناطيس وتخزينه لمنع المغناطيس من الالتصاق بالعناصر المغناطيسية، مما يجعل المناولة والنقل أسهل.

ل  تأتي محطة الإرساء الاختيارية بأربع عجلات مطاطية شديدة التحمل، مما يسمح بسحبها، مما يقلل من كثافة اليد العاملة؛

ل  يمكن تركيب عربة وحدة رئيسية اختيارية، والتي يمكنها دفع الوحدة الرئيسية المفككة للتحرك دون الحاجة إلى شخصين لحملها.

ل  يمكن تركيب مفتاح مضاد للتصادم اختياري لمنع الاصطدام بالعوائق الأمامية بسبب التحكم غير السليم؛

ل  تكوين اختياري مع زاوية عرض واحدة قابلة للتعديل لأجهزة الكمبيوتر اللوحية؛

ل  يتضمن التكوين الاختياري تعديل زاوية العرض ثنائية الأبعاد التي يتم التحكم فيها عن طريق الكمبيوتر والتدوير؛

ل  التحكم الاختياري في تشغيل المقود المستقيم؛

ل  التحكم الاختياري في مقود الدراجة النارية؛

ل  يمكن إضافة التحكم في التشغيل السلكي؛

ل  يمكن إضافة وظيفة التحكم اللاسلكي؛

ل  ميزة اختيارية: وظيفة الفرامل.
