تفاصيل المنتج:
|
| أقصى جهد للأنبوب: | 90 كيلو فولت | أقصى أنبوب الحالي: | 200μA |
|---|---|---|---|
| حجم النقطة البؤرية: | 5μm | منطقة فعالة: | 130 ملم * 130 ملم |
| حجم البكسل: | 85 ميكرومتر | مزود الطاقة: | AC110-220V 50/60Hz |
| ماكس باور: | 1500 واط | ||
| إبراز: | آلة الأشعة السينية HDR-A90 Microfocus,أجهزة الأشعة السينية للكاشف المسطح HD,معدات اختبار الفراغ متعددة الوظائف |
||

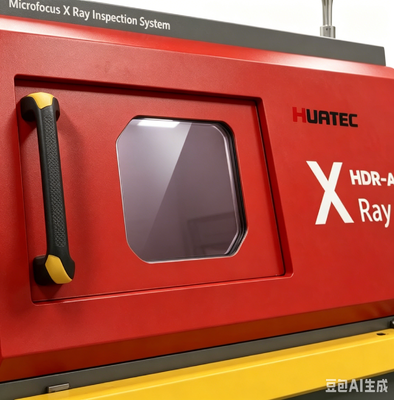

HDR-A90 Microfocus X-ray Machine HD لوحة مسطحة كاشف متعدد الوظائف الأبعاد ومعدات اختبار الفراغ
2. مزايانا
2.1.جأنبوب الأشعة السينية من النوع المفقود، بعمر افتراضي يزيد عن 10000 ساعة، ولا يحتاج إلى صيانة.
2.2 الجيل الجديدكاشف لوحة مسطحة رقمي عالي الدقة 5 بوصة(FPD).
2.3. FPD بدلا من الجدوليمكن إمالة 60 درجة، ولن التضحية بالتكبير.
2.4.نافذة التنقل التلقائي، سينتقل الجدول إلى المكان الذي تنقر عليه.
2.5.طاولة 530*530 مللي مترمع سعة تحميل 10 كجم.
2.6. سرعة قابلة للتعديلنظام ربط 5 محاور.
2.7. يمكن تحرير إجراءات التفتيش لتحقيقهالتفتيش الآليبكميات كبيرة.
2.8.سهل التشغيليمكن العثور على العيوب بسرعة، ويحتاج إلى ساعتين فقط للتدريب.
3. معلمات الأجهزة
|
مصدر الأشعة السينية |
يكتب |
مغلق، التركيز الدقيق |
|
|
أقصى جهد للأنبوب |
90 كيلو فولت |
||
|
أقصى أنبوب الحالي |
200μA |
||
|
حجم البقعة البؤرية |
5μm |
||
|
وظيفة |
التسخين التلقائي |
||
|
كاشف اللوحة المسطحة |
منطقة فعالة |
130 ملم * 130 ملم |
|
|
حجم البكسل |
85 ميكرومتر |
||
|
دقة |
1536*1536 |
||
|
معدل الإطار |
20 إطارًا في الثانية |
||
|
زاوية قابلة للإمالة |
60 درجة |
||
|
طاولة |
مقاس |
530 مم * 530 مم |
|
|
منطقة قابلة للكشف |
500 مم * 500 مم |
||
|
الحمولة القصوى |
10 كجم |
||
|
معدات |
التكبير |
الهندسة 200X |
نظام 1500X |
|
سرعة الفحص |
ماكس 3.0 ثانية/نقطة |
||
|
أبعاد |
1360 ملم (طول) * 1365 ملم (عرض) * 1730 ملم (ارتفاع) |
||
|
وزن |
1200 كجم |
||
|
مزود الطاقة |
تيار متردد 110-220 فولت، 50/60 هرتز |
||
|
القوة القصوى |
1500 واط |
||
|

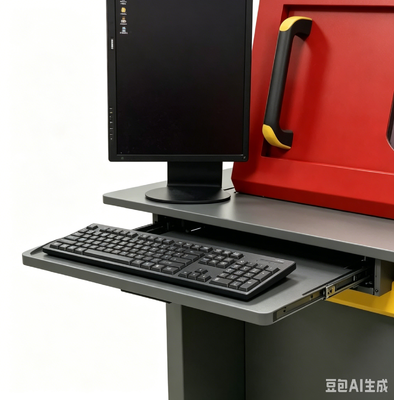

الكمبيوتر الصناعي |
وحدة المعالجة المركزية I5، ذاكرة الوصول العشوائي 8 جيجا، 500 جيجا SSD |
||
|
جهاز العرض |
شاشة اتش دي ام اي ال سي دي 24 بوصة |
||
|
أمان |
تسرب الإشعاع |
لا يوجد تسرب، المعيار الدولي: ≥1μسيفرت / ساعة |
|
|
نافذة المراقبة الزجاجية الرصاصية |
نافذة زجاجية شفافة تحمي الإشعاع لمراقبة الحالة الداخلية. |
||
|
قفل أمان للنافذة والباب الخلفي |
بمجرد أن يفتح المستخدم النافذة أو الباب الخلفي، سيتم إيقاف تشغيل أنبوب الأشعة السينية على الفور. عندما تكون النافذة أو الباب الخلفي مفتوحًا، لا يمكن للمستخدمين تشغيل الأشعة السينية. |
||
|
مفتاح الأمان الكهرومغناطيسي |
يتم قفله بمجرد تشغيل الأشعة السينية، ولا يمكن للمستخدمين فتح نافذة المراقبة. |
||
|
توقف اضطراري |
بجوار موضع التشغيل، اضغط لإيقاف التشغيل |
||
|
حماية الأنبوب |
لا يمكن للمستخدم ترك البرنامج إذا لم تقم بإغلاق أنبوب الأشعة السينية. |
||
4. وظيفة البرمجيات
|
وحدة الوظيفة |
عملية |
يمكن للوحة المفاتيح والماوس إنهاء جميع العمليات |
|
أنبوب الأشعة السينية يتحكم |
يمكن أن يؤدي استخدام الماوس للنقر على زر X إلى تشغيل أو إيقاف تشغيل الأشعة السينية. سيتم عرض الجهد الكهربي للأنبوب في الوقت الفعلي والقيمة الحالية بجانبه، ويمكن للمستخدمين النقر فوق الزر لأعلى ولأسفل، أو سحب شريط التمرير، أو الكتابة لضبطه. |
|
|
شريط الحالة |
يشير إلى حالة التعشيق وحالة التسخين المسبق وحالة الأشعة السينية عن طريق الوميض باللونين الأحمر والأخضر بالتناوب. |
|
|
تعديل تأثير الصورة |
يمكن تعديل سطوع الصورة وتباينها واكتسابها بحرية لتحقيق نتيجة مرضية. |
|
|
قائمة المنتجات |
يمكن للمستخدمين حفظ معلمات الفحص مثل موضع المحور Z، والسطوع، والتباين، والكسب، ويمكنهم استدعاء المعلمات مباشرة عند فحص نفس المنتج، لتحسين كفاءة الفحص. |
|
|
ملاحة نافذة |
بعد أن تلتقط الكاميرا صورة للجدول، انقر فوق أي مكان في الصورة، وسينتقل الجدول إلى المكان الذي تنقر فوقه وسيعرض على الشاشة. |
|
|
حالة محور الحركة |
عرض الإحداثيات في الوقت الحقيقي. |
|
|
نتيجة التفتيش |
يتم عرض نتائج القياس (معدل الفراغات، المسافة، المساحة، وما إلى ذلك، التي يحددها المستخدمون) بالترتيب. |
|
|
التحكم في السرعة |
يمكن تعديل سرعة الحركة لكل محور إلى بطيئة وعادية وسريعة. |
|
|
معدل الفراغات قياس |
الحساب التلقائي |
انقر على نقطتين لتحديد المستطيل. يقوم البرنامج تلقائيًا بالعثور على حافة كرة اللحام وقياسها في المستطيل واللوحة والفراغات الداخلية، ويمكنه الحصول على بيانات معدل الفراغات ومساحة كرة اللحام والمحيط ومعدل الفراغ الأكبر والطول والعرض، ويشير إلى NG أو OK باللون الأحمر والأخضر. |
|
تعديل المعلمات |
يمكن للمستخدمين ضبط عتبة التدرج الرمادي والبكسل والتباين وتصفية الحجم والمعلمات الأخرى للحصول على نتائج دقيقة للحساب التلقائي. |
|
|
إضافة الفراغات يدويا |
يمكن للمستخدمين رسم مضلع أو شكل حر وحسابه كفراغ في معدل الفراغ. |
|
|
يحفظ حدود |
يمكن للمستخدمين حفظ المعلمات مثل عتبة التدرج الرمادي، والبكسل، والتباين، وتصفية الحجم والمعلمات الأخرى، ويمكنهم استدعاء المعلمات مباشرة عند اكتشاف نفس المنتج، لتحسين كفاءة الكشف. |
|
|
وظيفة القياس الأخرى |
مسافة |
انقر فوق النقطتين A وB لتعيينهما كخط الأساس، ثم انقر فوق النقطة C لقياس المسافة الرأسية من النقطة C إلى خط الأساس. |
|
معدل المسافة |
يتم استخدامه في الغالب لقياس معدل اللحام في الفتحة. اضبط نقطة "D" إضافية على المسافة. اقسم المسافة الرأسية من النقطة D إلى خط الأساس على المسافة الرأسية للنقطة C، للحصول على النسبة المئوية للمسافة العمودية من D إلى C. |
|
|
زاوية |
انقر فوق النقطتين A وB لتعيينهما كخط أساسي، ثم انقر فوق النقطة C لقياس الزاوية بين الأشعة BA وBC. |
|
|
نصف القطر |
يستخدم في الغالب لقياس المكونات المستديرة مثل كرات اللحام. انقر فوق ثلاث نقاط لتحديد دائرة وقياس محيطها ومساحتها ونصف قطرها. |
|
|
محيط |
يتم استخدامه في الغالب لقياس مكونات المربع، انقر فوق نقطتين لتحديد مربع، وقياس الطول والعرض والمساحة. |
|
|
التفتيش التلقائي |
الإعداد اليدوي |
يمكن للمستخدمين تعيين أي موضع على الطاولة كنقاط فحص، وسيقوم البرنامج تلقائيًا بفحص الصورة وحفظها. |
|
صفيف |
بالنسبة لنقاط الفحص المنتظمة، يحتاج المستخدمون فقط إلى تعيين نقطتي فحص وعدد الصفوف والأعمدة، وسيقوم البرنامج تلقائيًا بفحص كل نقطة وحفظ الصور. |
|
|
تلقائي تعريف |
بالنسبة لنقاط الفحص ذات الميزات الواضحة، يقوم البرنامج تلقائيًا بتحديد المواضع وأخذ القياسات وحفظ الصورة. |
