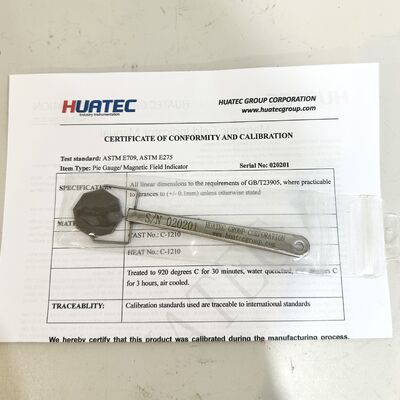

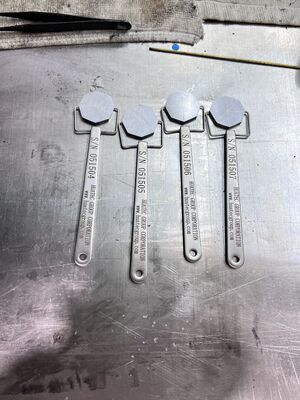

مؤشر فطيرة مثمنة مؤشر المجال المغناطيسي نمط مثمن قياسي MPI قطعة اختبار مجال فحص الجسيمات المغناطيسية

ملخص:

يعتمد مؤشر المجال المغناطيسي على "فحص الجسيمات المغناطيسية لأوعية الضغط الفولاذية" القياسي الصيني و"فحص الجسيمات المغناطيسية لمطروقات أوعية الضغط". معيار جمعية اختبار المواد الأمريكية ASTME709 طريقة فحص المسحوق المغناطيسي وطريقة فحص المسحوق المغناطيسي للمطروقات الفولاذية ASTMA275 وJB3965-85، JB4730-94، الشكل 11-9 تصنيع التصميم القياسي. لذلك، فهي ليست مناسبة لأوعية الضغط فحسب، بل أيضًا للمنتجات الميكانيكية العامة. إنها أداة جيدة لفحص الجسيمات المغناطيسية. يمكنه التحقق من الأداء الشامل لمعدات الكشف عن الخلل، وتعليق المسحوق المغناطيسي، وما إذا كانت طريقة التشغيل مناسبة. يمكننا استخدامه بسهولة لعكس شدة واتجاه المجال المغناطيسي في المنطقة الممغنطة.

الاستخدام

1. عند استخدام مؤشر المجال المغناطيسي من النوع 1، يتم الإمساك بالمقبض باليد، ويكون السطح النحاسي للأعلى، ويتم توصيل السطح ذو الخطوط الثمانية بقطعة العمل. يتم إمساك المقبض باليد باستخدام مؤشر المجال المغناطيسي من النوع الثاني، بحيث يمكن ربط أي جانب من مؤشر المجال المغناطيسي بقطعة العمل.

2. 1 نوع و 2 طريقة مستمرة لمؤشر المجال المغناطيسي، عند رش المسحوق المغناطيسي أو التعليق المغناطيسي، عندما يظهر سطح المؤشر المغناطيسي خطوط علامة مغناطيسية واضحة، فإنه يوضح أنه تم إنتاج التأثير المغناطيسي. عندما لا يشكل المؤشر المغناطيسي علامات مغناطيسية أو لا يشكل علامات مغناطيسية في الاتجاه المطلوب، يجب تغيير طريقة تعديل المغنطة.

3. النوع الثالث من مؤشر المجال المغناطيسي هو تقليد ألمانيا الغربية. إنه لا يمكنه فحص معدات الكشف عن الخلل فحسب، بل يمكنه أيضًا التحقق من الأداء الشامل وطريقة التشغيل الصحيحة لتعليق الجسيمات المغناطيسية. يمكن استخدامه بشكل ملائم ليعكس شدة واتجاه المجال المغناطيسي في المنطقة الممغنطة. يمكن تعديل المسافة بين الغطاء والحديد الناعم، ويمكن ملاحظة القيمة الحدية لعمق الدفن لعيب السطح القريب وملاحظة عند قيمة مجال مغناطيسي معينة.

4. يتكون مؤشر المجال المغناطيسي من حلقة تدريع مغناطيسية مسطحة وغير باقية في حلقة التدريع هذه. مزودة بحديد طري أسطواني يتكون من 4 أجزاء. يتم فصل هذه الأجزاء الأربعة عن بعضها البعض بواسطة فجوات غير ممغنطة، وتشكل وصلتين رأسيتين، وغطاء على الحديد الناعم الأسطواني. تبلغ درجة الغطاء الدوار 0.5 مم، مع 1، 2، 3، 4 أحرف لكل دورة 90 درجة. يتم تغطية طائرة نحاسية رقيقة على الغلاف. يمكن تعديل مستوى الغطاء لضبط المسافة بين الغطاء وأسطوانة الحديد الناعمة.

5. عند فحص الجهاز على قطعة عمل ممغنطة، هناك جزء من خط القوة المغناطيسية يمر عبر عمود الحديد الناعم. إذا تفرق المسحوق المغناطيسي والمعلق المغناطيسي، تظهر فجوة مقابلة في الشق الموجود في الغطاء وفقًا لاتجاه المجال المغناطيسي. قم بتدوير الغطاء 360 درجة، أي أن الغطاء يبعد 0.5 مم عن أسطوانة الحديد الناعم، واستمر في تدوير الغطاء، وقم بزيادة المسافة بين الغطاء والحديد الناعم. إذا لم يختفي عرض الجسيمات المغناطيسية. ومن أجل تحديد اتجاه المجال المغناطيسي، يمكن تدوير مؤشر المجال المغناطيسي ببطء حتى يصل عرض الشرخ إلى الدرجة الأكثر وضوحا، ويكون المجال المغناطيسي في اتجاه عمودي في هذا الوضع.
