تفاصيل المنتج:
|
| اسم المنتج: | مقياس سمك بالموجات فوق الصوتية | نوع المسبار: | مسبار كريستال واحد / مسبار كريستال مزدوج |
|---|---|---|---|
| نطاق القياس: | 0.15 مم - 1800 مم | تردد القياس: | 4 هرتز 8 هرتز 16 هرتز |
| دقة: | 0.1 مم 、 0.01 مم 、 0.001 مم | دقة: | 0.001mm |
| معايرة المسبار: | معايرة نقطة واحدة، معايرة متعددة النقاط | عرض: | 3.5 "QVGA (320 × 240) شاشة ملونة TFT-LCD |
| إبراز: | مقياس سمك بالموجات فوق الصوتية عالي الدقة,مقياس سمك بنطاق قياس كبير,معدات اختبار غير إتلافي مع ضمان |
||

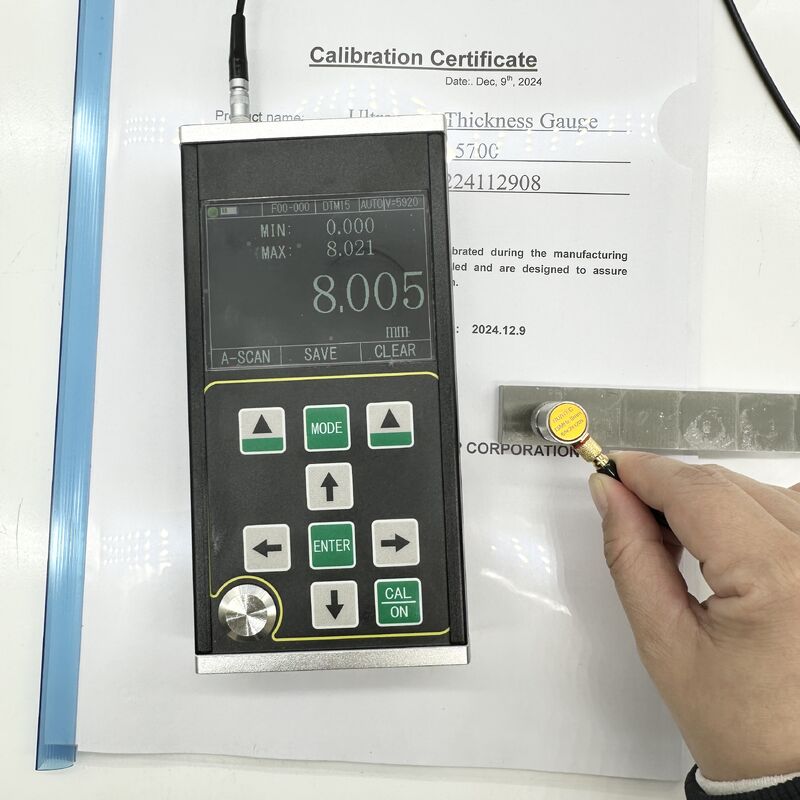

TG-5700 مقياس سمك الموجات فوق الصوتية عالي الدقة
TG-5700 هو نوع جديد من مقياس سمك الموجات فوق الصوتية الرقمية ذات الدقة العالية المحمولة مع المسح A / B. وهو يتبنى مبدأ قياس سمك الموجات فوق الصوتية على أساس انعكاس النبض.انها مناسبة لقياس سمك المواد التي يمكن أن تجعل موجة بالموجات فوق الصوتية تنتشر في ذلك بسرعة ثابتة والحصول على انعكاس من ظهرهدقة القياس هي 0.001mm ومدى القياس رقيق مثل 0.15mm (الفولاذ).
يمكن لهذا المنتج قياس الألواح والأجزاء المصنعة بدقة. من ناحية أخرى، يمكن أن يراقب درجة ترقق الأنابيب وأوعية الضغط في معدات الإنتاج بعد التآكل أثناء الاستخدام.يمكن استخدامه في البترولالصناعة الكيميائية والمعادن وبناء السفن والطيران والطاقة وغيرها من المجالات.
|
البند |
TG-5700 |
|
نوع المسبار |
مسبار بلور واحد / مسبار بلور مزدوج |
|
نطاق القياس (45# فولاذ) |
0.15 ملم 1800 ملم |
|
استقرار المؤشر |
يتم اعتماد تقنية التقاطع الصفري والتردد المتعدد لضمان أن قيمة قياس سمك لا تتأثر بقوة الصدى، ومعامل تخفيف المواد، والكسب وارتفاع البوابة.ولها استقرار قياس عالية وموثوقية. |
|
تواتر القياس |
4 هرتز,8 هرتز,16 هرتز |
|
القرار |
0.1ملم,0.01ملم,0.001ملم(0.01 بوصة,0.001 بوصة,0.0001 بوصة) |
|
الدقة |
0.001ملم |
|
مولد النبضات |
يتم اعتماد انبعاث موجة مربعة سلبية، ويتم مطابقة عرض النبض والجهد تلقائيًا مع المسبار. |
|
نطاق سرعة الصوت |
400-19999m/s |
|
كتلة المعايرة |
4ملم(الصلب) |
|
إيقاف التشغيل التلقائي |
يمكن للمرء أن يختار 5 دقائق، 10 دقائق، 20 دقيقة وإغلاق يدوي. |
|
معايرة المسبار |
معايرة نقطة واحدة، معايرة متعددة النقاط |
|
مكاسب |
التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة |
|
نطاق المكاسب |
0 ~ 70 ديسيبل |
|
وضع الكشف |
تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL) |
|
وضع القياس |
(1) MB-E: وضع القياس على أساس وقت العبور من الصدى الأولي إلى الصدى السفلي الأول ؛ (2) E-E: وضع قياس طبقة الاختراق ، الصدى Em ≈ En التعسفي اختياري ؛ (3) ME-E:وضع قياس الصدى المتعدد؛ (4) THIN: وضع قياس الجدار الرقيق |
|
الوضع الرقمي |
وضع قيمة السماكة، وضع الفرق / معدل التقليل، وضع القيمة القصوى / الحد الأدنى |
|
وضع الفحص A |
متاحة |
|
الوضع B-scan |
متاحة |
|
إشارة الارتباط |
متاحة |
|
إشارة البطارية |
متاحة |
|
اللغة |
الإنجليزية |
|
الوحدة |
ملم/بوصة |
|
تشغيل القائمة |
متاحة |
|
وظيفة البرنامج |
إعداد البوابة الديناميكية، وإعداد البساطة (البساطة) ، وإعداد البساطة للصدى (E-blank) ، وتجميد الصدى، وتحويل الصدى وتوسيع نطاقه |
|
وظيفة التخزين |
يمكنها تخزين 100،000 سمك (100 مجموعة ، 1000 في كل مجموعة) ، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت. |
|
ترقية برنامج المضيف |
متاحة |
|
العرض |
3.5 "شاشة QVGA (320 × 240) ملونة TFT-LCD |
|
نقل البيانات |
يدعم الاتصالات المتسلسلة RS-232 و USB لنقل البيانات إلى الكمبيوتر. |
|
درجة حرارة العمل |
-10°C+50°Cمع متطلبات خاصة ، يمكن أن تصل إلى - 20°C; |
|
الجهد العامل |
أربع بطاريات من طراز 5 AA عندما تكون الطاقة غير كافية يكون هناك إشارة منخفضة |
|
الأبعاد الكلية |
204 × 100 × 36 (ملم) |
|
الوزن الإجمالي |
310 غرام(بدون بطارية) |
|
بطارية |
بطارية AA جافة |
●هذا المنتج يحتوي على وضع A-scan و B-scan و numerical display.
● نطاق القياس واسع ، وتعتمد تقنية "الصدى المتعدد" الفريدة لتحقيق قياس الأجزاء الرقيقة للغاية ، مع الحد الأدنى لسمك القياس 0.15 مم (الصلب) ؛
● يمكن لهذا المنتج قياس السماكة بدقة عالية ، ويمكن أن يصل أقصى دقة القياس إلى 0.001mm ؛ يمكن أن يصل دقة التكرار إلى ± 0.002mm ؛
● لديها وظائف الطلاء الاختراقي وقياس الصدى إلى الصدى ، والذي يستخدم لقياس المواد ذات طبقة الطلاء والطلاء على السطح.
● أوضاع قياس متعددة: أوضاع mb-e و E-E و me-e تلبي قياس قطع العمل السميكة التقليدية؛ وضع رقيق يدرك قياس الأجزاء الرقيقة؛
● أنماط العددية تشمل: وضع قيمة السماكة التقليدية، وضع الفرق / معدل التخفيض ووضع القيمة القصوى.
● وضعين لزيادة الكثافة: زيادة تلقائية / زيادة يدوية
● يمكن تعيين إيقاف التشغيل اليدوي وإيقاف التشغيل التلقائي، مع وظيفة توفير الطاقة؛
● يدعم مجموعة متنوعة من المسبارات، بما في ذلك المسبار مزدوج الكريستال ومسبار واحد الكريستال، ويدعم مسبارًا عالي التردد يصل إلى 20 ميغاهرتز؛
● يدعم التخزين الجماعي ويمكنه تخزين 100000 قيمة سمك، 500 مجموعة من أشكال الموجات A-scan و 500 مجموعة من أشكال الموجات B-scan في نفس الوقت.
● شاشة TFT-LCD ملونة كبيرة بطول 3.5 بوصة بدقة عالية 320 × 240 (QVGA) ؛
● يحتوي على مجموعة متنوعة من طرق المعايرة ، يدعم المعايرة النقطية ، المعايرة متعددة النقاط وأوضاع المعايرة اليدوية ،ويمكنه معايرة سرعة الصوت وموقف المسبار الصفر في نفس الوقتيدعم تصحيح مسار v من مسبار الكريستال المزدوج.
● يدعم تحويل النظام المتري والبريطاني؛ ويمكن التبديل بين الوحدات المليمترية والبوصة؛
● يدعم عرض اللغة الإنجليزية.
وهي مناسبة لقياس سمك المعادن (مثل الصلب والحديد الزهري والألومنيوم والنحاس وما إلى ذلك) ، والبلاستيك والسيراميك والزجاج والرود والألياف الزجاجية وغيرها من الموصلات الموجات فوق الصوتية الجيدة.
