تفاصيل المنتج:
|
| قيمة قسمة الحمل الأدنى: | 1N | الكشف عن المدى: | Φ1.5—30 مم (اختر مستشعرًا مختلفًا) |
|---|---|---|---|
| إنذار: | إنذار الصوت والضوء | خطأ في العرض: | ± 0.2% |
| خطأ تكرار الحساسية: | ± 0.055٪ | نوع ملف الإخراج: | إخراج ملفات Word |
| دقة الحكم النوعي: | 99.99% | ||
| إبراز: | كاشف عيوب حبل سلك المصعد,اختبار NDT الكهرومغناطيسي,آلة فحص تآكل الأسلاك المكسورة |
||

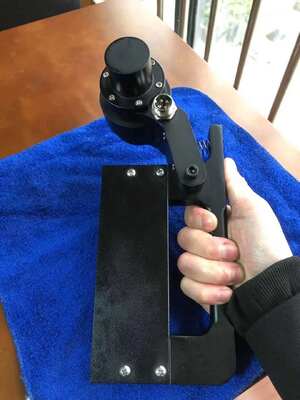

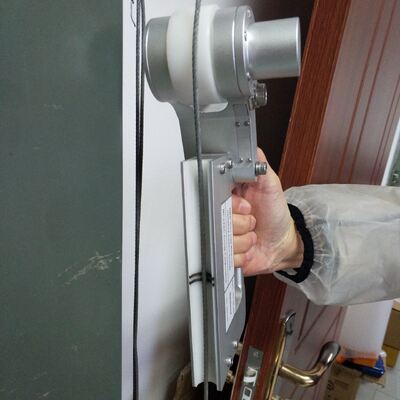

جهاز كشف عيوب حبال المصاعد HRD-150 بالموجات الكهرومغناطيسية بتقنية الاختبار غير الإتلافي، للكشف عن الأسلاك المقطوعة الداخلية والخارجية، التآكل، العيوب، آلة الفحص
مقدمة المنتج
يمكن اختبار الأسلاك المقطوعة الداخلية والخارجية، التآكل، التشوه، خيوط الأسلاك السائبة، قفز الأسلاك، تغيرات المواد وعيوب أخرى في حبل السلك عبر الإنترنت.
يمكن أن تلبي نتائج الاختبار معايير الصناعات المختلفة ويمكن عرضها في شكل عدد الأسلاك المقطوعة ونسبة مساحة الأسلاك المقطوعة إلى إجمالي مساحة الأسلاك المقطوعة.
واجهة USB للكمبيوتر لأخذ العينات والمعالجة والتحليل المباشر، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الفعلي.
هيكل مستشعر دائري، محيطي، مغنطة محورية، مغنطة حبل السلك إلى حالة التشبع.
يعتمد المستشعر على غلاف من سبائك الألومنيوم، وهو مقاوم للماء والغبار والصدمات والرطوبة.
عمل مستقر، أداء موثوق، دقة كشف عالية، أداء قوي مضاد للتداخل، بيانات دقيقة.
البرنامج يتكيف مع أنظمة تشغيل الكمبيوتر المختلفة Windows98/2000/xp/Vista/windows7
وفقًا لأحكام قانون القياس الوطني وقانون سلامة الإنتاج الوطني، يتم فحص كل جهاز بواسطة المعهد الوطني للقياس كطرف ثالث وفقًا للمعيار الأمريكي ASTM1571، ويتم إصدار تقرير الاختبار للحصول على المؤهل القانوني.
يستخدم على نطاق واسع في التعدين، التلفريك، معدات الرفع، المصاعد، آلات الموانئ، الجسور الكبلية وغيرها من المجالات.
Arabic
2. تكوين النظام والطراز
قطر حبل سلك المصعد هو 8-16 مم
الطراز الإجمالي لجهاز كشف عيوب حبل السلك بالكمبيوتر هو E15/E20
| الرقم التسلسلي | المحتوى | الكمية. | تعليق | |
|
المستشعر وحدة |
1. | مستشعر أخذ عينات متعدد المغناطيسات بالإثارة E15 (تحديد الموضع التلقائي للمسافة لتشكيل مشفر) | 1 | 8-16 مم يمكن اختبار جميع أنواع حبال أسلاك المصاعد (حبل واحد) |
| 2. |
مستشعر أخذ عينات متعدد المغناطيسات بالإثارة E20 (تحديد الموضع التلقائي للمسافة لتشكيل مشفر) |
1 | 8-16 مم يمكن اختبار جميع أنواع حبال أسلاك المصاعد (حبل متعدد) | |
|
تحويل وحدة |
3. |
محول رقمي RADF (مراقبة عبر الإنترنت وإنذار في الوقت الفعلي) |
1 | الوحدة مستوردة من الولايات المتحدة الأمريكية |
| 4. | تبديل الإشارة 8344 | 1 | ||
| 5. | كابل محول تسلسلي USB | 1 | ||
|
للتعامل مع وحدة |
6. | حزمة معالجة الإصدار V3.0 | 1 | |
| 7. | كمبيوتر محمول | 1 | يشمل حقيبة كمبيوتر بالإضافة إلى فأرة | |
| الملحق | 8. | صندوق تعبئة قياسي | 1 | |
| 9. | حبل أمان | 1 | ||
| 10. |
صادر عن المؤسسة الوطنية القانونية للقياس تقرير اختبار طرف ثالث |
1 | استخدام الجهاز يحصل على المؤهل القانوني |
3. المواصفات
المعايير: GB/T21837-2008، ASTM E1571-2001 (المواصفات القياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006
نطاق الكشف: Φ1.5—30 مم (اختر مستشعرًا مختلفًا)
السرعة النسبية بين المستشعر وحبل السلك: 0.0—6.0 م/ث الخيار الأفضل: 0.3—1.5 م/ث
أفضل فجوة بين كم التوجيه وحبل السلك: 2—6 مم، الفجوة المسموح بها: 0—15 مم
نوع ملف الإخراج: إخراج ملفات Word
الإنذار: إنذار صوتي وضوئي
كشف موقع حبل السلك المقطوع (LF)
دقة الحكم النوعي: 99.99%
التقييم الكمي
خطأ التكرار في الحساسية: ±0.055%
خطأ العرض: ±0.2%
خطأ كشف الموقع (L): ±0.2%
الطاقة: مصدر طاقة كمبيوتر 5 فولت
وزن المستشعر:< 10 كجم (مستشعر عادي)
درجة حرارة البيئة -10 درجة مئوية ~ 40 درجة مئوية
ضغط الهواء: 86~106 كيلو باسكال
الرطوبة النسبية: ≤85%
4. النواة التقنية والمؤهل القانوني
الأداة الافتراضية: عدم يقين لا نهائي لحبل السلك. فقط باستخدام تقنية الأداة الافتراضية، واستبدال الأداة التقليدية بالبرنامج، واستخدام الكمبيوتر لأخذ العينات مباشرة، يمكننا ضمان عدم تفويت الفحص أو الحكم الخاطئ، تمامًا مثل مشاهدة فيلم، وفحص العملية الكاملة لحبل السلك، وتكون النتائج دقيقة وقابلة للتكرار.
أداة التحديد الثلاثي: وفقًا للمعايير الوطنية لخرده حبال الأسلاك في مختلف الصناعات، يطبق هذا المنتج الفحص الكهرومغناطيسي النوعي والكمي والموضعي عبر الإنترنت لحبال الأسلاك الداخلية والخارجية المقطوعة، الصدأ، التآكل، تغير مساحة المقطع المعدني، خيوط الأسلاك السائبة، قفز الأسلاك، التشوه، عيوب المواد وغيرها.
الأدوات القانونية: وفقًا لأحكام قانون القياس الوطني وقانون سلامة الإنتاج الوطني، يتم فحص كل أداة بواسطة المعهد الوطني للقياس وفقًا للمعيار الأمريكي astm1571-2006 و GB/t21387-2008 كطرف ثالث، ويتم إصدار تقرير الاختبار للحصول على المؤهل القانوني.
5. المؤشرات الفنية
يمكن اكتشاف نطاق كامل لقطر حبل السلك: Φ 1.5-300 مم (تحتاج إلى تكوين مستشعر بمواصفات سلسلة مختلفة)
السرعة النسبية بين المستشعر وحبل السلك: 0.0 -- 6.0 م/ث الأفضل: 0.3 -- 1.5 م/ث
أفضل فجوة بين كم توجيه المستشعر وحبل السلك هي 2 -- 6 مم، والفجوة المسموح بها هي 0 -- 15 مم
قدرة الكشف عن عيوب الأسلاك المقطوعة (LF)
نوعي: دقة الكشف النوعي للأسلاك المقطوعة المركزة الفردية هي 99.99%
كمي: عدد الجذور المقطوعة في مكان واحد يسمح بخطأ واحد أو جذر مكافئ في الحكم الخاطئ
أكثر من 100 مرة من الكشف الكمي لكسر جذر مركزي واحد بدون خطأ، معدل الدقة ≥92%
معدل التغيير الكمي لمقطع المعدن (LMA)
خطأ مسموح به في تكرار حساسية الكشف: ±0.055%
خطأ مسموح به في مؤشر دقة الكشف: ±0.2%
قدرة كشف الموقع (L): خطأ نسبة طول الكشف: ±0.2%
مصدر الطاقة: طاقة بطارية الكمبيوتر 5 فولت
وزن المستشعر: المواصفات الشائعة< 10 كجم
درجة حرارة البيئة: -10 درجة مئوية ~ 40 درجة مئوية ضغط جوي: 86~106 كيلو باسكال رطوبة نسبية: ≤85%
