تفاصيل المنتج:
|
| قيمة قسمة الحمل الأدنى: | 1N | الكشف عن المدى: | Φ1.5—30 مم (اختر مستشعرًا مختلفًا) |
|---|---|---|---|
| إنذار: | إنذار الصوت والضوء | خطأ في العرض: | ± 0.2% |
| خطأ تكرار الحساسية: | ± 0.055٪ | نوع ملف الإخراج: | إخراج ملفات Word |
| دقة الحكم النوعي: | 99.99% | ||
| إبراز: | منظار العيوب الصناعية للحبل السلكي,كاشف NDT لفحص حبل المصعد,كاشف تفتيش حبال رافعة التعدين |
||
جهاز HRD-150 الصناعي للكشف عن عيوب حبال الأسلاك الافتراضي، جهاز تحديد كمي غير مدمر لفحص حبال المصاعد والتعدين والرافعات
مقدمة المنتج
يمكن اختبار الأسلاك المكسورة الداخلية والخارجية، التآكل، التشوه، الخيوط السائبة، الأسلاك القافزة، تغيرات المواد وغيرها من العيوب في الحبال السلكية عبر الإنترنت.
يمكن أن تلبي نتائج الاختبار معايير الصناعات المختلفة ويمكن عرضها في شكل عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى إجمالي مساحة الأسلاك المكسورة.
واجهة USB للكمبيوتر لأخذ العينات والمعالجة والتحليل المباشر، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الفعلي.
هيكل دائري للمستشعر، يحيط بالكامل، مغنطة محورية، مغنطة الحبل السلكي إلى حالة التشبع.
يعتمد المستشعر على غلاف من سبائك الألومنيوم، وهو مقاوم للماء والغبار والصدمات والرطوبة.
عمل مستقر، أداء موثوق، دقة كشف عالية، أداء قوي مضاد للتداخل، بيانات دقيقة.
البرنامج للتكيف مع أنظمة تشغيل الكمبيوتر المختلفة Windows98/2000/xp/Vista/windows7
وفقًا لأحكام قانون القياس الوطني وقانون سلامة الإنتاج الوطني، يتم فحص كل جهاز بواسطة المعهد الوطني للقياس كطرف ثالث وفقًا للمعيار الأمريكي ASTM1571، ويتم إصدار تقرير الاختبار للحصول على المؤهل القانوني.
يستخدم على نطاق واسع في التعدين، التلفريك، معدات الرفع، المصاعد، آلات الموانئ، الجسور الكبلية وغيرها من المجالات.
Arabic

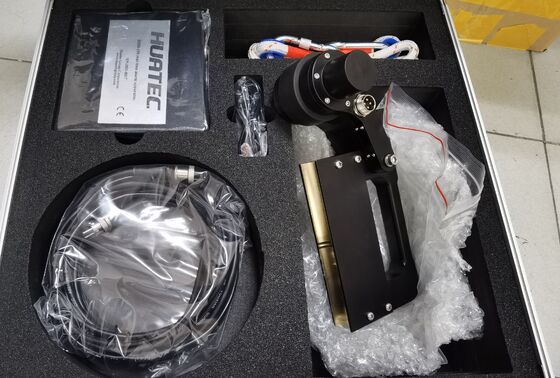

2. تكوين النظام والطراز
(1). قطر حبل سلك المصعد هو 8-16 مم
(2). الطراز الإجمالي لجهاز الكشف عن عيوب حبال الأسلاك بالكمبيوتر هو E15/E20
| الرقم التسلسلي | المحتوى | الكمية. | تعليق | |
|
وحدة الاستشعار 1 |
مستشعر أخذ عينات متعدد المغناطيسات E15 (تحديد المسافة تلقائيًا لتشكيل مشفر) | 1 | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | 2. |
| مستشعر أخذ عينات متعدد المغناطيسات E20 |
(تحديد المسافة تلقائيًا لتشكيل مشفر) 1 |
المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | وحدة التحويل | |
|
3. 1 |
(مراقبة عبر الإنترنت وإنذار في الوقت الفعلي) |
1 الوحدة مستوردة من الولايات المتحدة الأمريكية |
المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | تبديل الإشارة 8344 |
| 1 | 5. | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | ||
| 1 | وحدة المعالجة | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | ||
|
حزمة معالجة الإصدار V3.0 1 |
7. | كمبيوتر محمول | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | |
| يشمل حقيبة كمبيوتر وفأرة | الملحق | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | صندوق تعبئة قياسي | |
| 1 | 9. | حبل أمان | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | |
| 10. | صادر عن المؤسسة الوطنية القانونية للقياس | المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | ||
| 1 |
يمنح استخدام الجهاز المؤهل القانوني 3. المواصفات |
المعايير: GB/T21837-2008، ASTM E1571-2001 (مواصفات قياسية للفحص الكهرومغناطيسي لحبال الأسلاك الفولاذية المغناطيسية الحديدية)، GB/T5972-2006/ISO 4309:90، GB8918—2006 | نطاق الكشف: Φ1.5—30 مم (اختر مستشعرًا مختلفًا) |
السرعة النسبية بين المستشعر والحبل السلكي: 0.0—6.0 م/ث الخيار الأفضل: 0.3—1.5 م/ث
أفضل فجوة بين كم التوجيه والحبل السلكي: 2—6 مم، الفجوة المسموح بها: 0—15 مم
نوع ملف الإخراج: إخراج ملفات Word
الإنذار: إنذار صوتي وضوئي
كشف موقع الحبل السلكي المكسور (LF)
دقة الحكم النوعي: 99.99%
التقييم الكمي
خطأ التكرار في الحساسية: ±0.055%
خطأ العرض: ±0.2%
خطأ كشف الموقع، (L): ±0.2%
الطاقة: مصدر طاقة كمبيوتر 5 فولت
وزن المستشعر:
< 10 كجم (مستشعر عادي)
درجة حرارة البيئة -10 درجة مئوية ~ 40 درجة مئوية
ضغط الهواء: 86~106 كيلو باسكالالرطوبة النسبية: ≤85%
4. النواة التقنية والمؤهل القانوني
(1). الأداة الافتراضية: عدم يقين لا نهائي للحبل السلكي. فقط باستخدام تقنية الأداة الافتراضية، واستبدال الأداة التقليدية بالبرنامج، واستخدام الكمبيوتر لأخذ العينات مباشرة، يمكننا ضمان عدم تفويت الفحص أو الحكم الخاطئ، تمامًا مثل مشاهدة فيلم، ومسح العملية الكاملة للحبل السلكي، وتكون النتائج دقيقة وقابلة للتكرار.
(2). أداة التحديد الثلاثي: وفقًا للمعايير الوطنية لخردة الحبال السلكية في مختلف الصناعات، يطبق هذا المنتج الكشف الكهرومغناطيسي النوعي والكمي والموضعي عبر الإنترنت وغير المدمر للأسلاك المكسورة الداخلية والخارجية، الصدأ، التآكل، تغير مساحة المقطع العرضي المعدني، الخيوط السائبة، الأسلاك القافزة، التشوه، تشوهات المواد وغيرها من العيوب.
(3). الأدوات القانونية: وفقًا لأحكام قانون القياس الوطني وقانون سلامة الإنتاج الوطني، يتم فحص كل أداة بواسطة المعهد الوطني للقياس وفقًا للمعيار الأمريكي astm1571-2006 و GB/ t21387-2008 كطرف ثالث، ويتم إصدار تقرير الاختبار للحصول على المؤهل القانوني.
5. المؤشرات الفنية
نطاق كامل لقطر الحبل السلكي يمكن اكتشافه: Φ 1.5-300 مم (تحتاج إلى تكوين مستشعر بمواصفات سلسلة مختلفة)
السرعة النسبية بين المستشعر والحبل السلكي: 0.0 -- 6.0 م/ث الأفضل: 0.3 -- 1.5 م/ث
أفضل فجوة بين كم توجيه المستشعر والحبل السلكي هي 2 -- 6 مم، والفجوة المسموح بها هي 0 -- 15 مم
قدرة الكشف عن عيوب الأسلاك المكسورة (LF)
نوعي: دقة الكشف النوعي للأسلاك المكسورة المركزة الفردية هي 99.99%
كمي: عدد الجذور المكسورة في مكان واحد يسمح بخطأ واحد أو ما يعادله في الحكم
أكثر من 100 مرة من الكشف الكمي مع كسر جذر مركزي فردي بدون خطأ، معدل الدقة ≥92%
معدل التغيير الكمي لمقطع المعدن العرضي (LMA)
خطأ مسموح به في تكرار حساسية الكشف: ±0.055%
خطأ مسموح به في مؤشر دقة الكشف: ±0.2%
قدرة كشف الموقع (L): خطأ نسبة طول الكشف: ±0.2%
مصدر الطاقة: طاقة بطارية الكمبيوتر 5 فولت
وزن المستشعر: المواصفات الشائعة الاستخدام
< 10 كجم
درجة حرارة البيئة: -10 درجة مئوية ~ 40 درجة مئوية ضغط جوي: 86~106 كيلو باسكال رطوبة نسبية: ≤85%
