تفاصيل المنتج:
|
| اسم المنتج: | ملحقات كاشف عيوب الأشعة السينية | النموذج: | مؤشر جودة الصورة (IQI) |
|---|---|---|---|
| المعيار: | دين، EN462، ASTM747 | الـ MOQ: | حاسب شخصي 1 |
| إبراز: | أجهزة تقييم الاختراق من نوع الأسلاك IQI,أجهزة الكشف عن الأخطاء بالأشعة السينية,مؤشر جودة الصورة,X-Ray Flaw Detector Penetrameters,Image Quality Indicator Penetrameters |
||

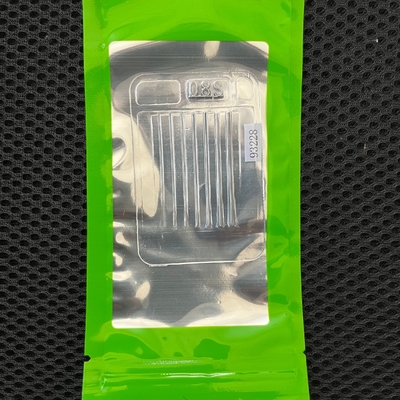

مؤشر جودة الصورة (IQI) نوع السلك مقاييس الشخض الملحقات للكشف عن العيوب بالأشعة السينية

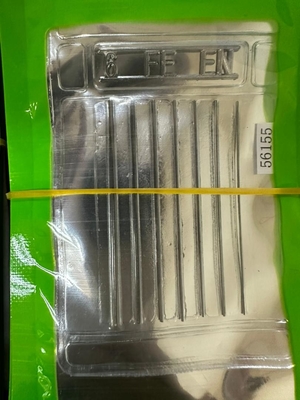

EN 462-1 نوع الأسلاك
تم إدخال EN 462-1 نوع الأسلاك كمعيار أوروبي لتحل محل المعايير الألمانية (DIN 54. 109)
ومؤسسة المعايير البريطانية (BS3971:1980 نوع 1) مؤشرات جودة الصورة. يتكون كل مؤشر من سلسلة
من سبعة أسلاك متوازية من سمك مختلف مثبتة ومكبسة بين صفحتين رقيقتين من الصفائح الشفافة والمرنة
PVC: يُشير الرصاص إلى رقم السلك الأكثر سمكاً، والمواد، ورمز EN.
قطرات الأسلاك:
| أسلاك الرقم |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| أسلاك قطر ((ملم) |
3.20 | 2.50 | 2.00 | 1.60 | 1.25 | 1.00 | 0.80 | 0.63 | 0.50 | 0.40 |
| أسلاك الرقم |
11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | |
| أسلاك قطر ((ملم) |
0.32 | 0.25 | 0.20 | 0.16 | 0.125 | 0.10 | 0.08 | 0.063 | 0.05 |
حجم المؤشر:
هناك أربعة أحجام لمؤشرات جودة الصورة EN.
الحجم 1- يحتوي على أسلاك من 1 إلى 7 ويتم استخدامها في سمك المواد في نطاق 40 t 1 60 mm
المقاس 6- يحتوي على أسلاك من 6 إلى 12 ويتم استخدامها لسمك المواد في النطاق من 12.5 إلى 50 مم
مقاس 10يحتوي على أسلاك من 10 إلى 16 ويتم استخدامها لسمك المواد في النطاق من 5 إلى 20 مم
الحجم 13- يحتوي على أسلاك من 13 إلى 19 ويتم استخدامها في سمك المواد في نطاق 2.5 إلى 10 ملم
تتوفر أحجام ALI في الفولاذ ((Fe) ، الألومنيوم ((AI) ، والفولاذ المقاوم للصدأ ((SS)). النحاس ((Cu) ، الزركونيوم ((ZR) الصورة
مؤشرات الجودة متوفرة فقط في الأحجام 6 و 10.
المقاسات6، 10 و 13.
على سبيل المثال، التعرف (أي الرصاص الرمزي) ل، ونقول الحجم 10 (أرقام الأسلاك 10 إلى 16) في الفولاذ ((Fe)
سيكون 10FE EN.
نوع الأسلاك DIN 54 109
DIN 54 109 نوع الأسلاك مؤشرات جودة الصورة هي
مماثلة لمعيار EN 462-1
في الولايات المتحدة، أجهزة الطعام هي نفسها، وهناك نفس أرقام الأسلاك في كل حجم
هذا يختلف فقط عن كون الرمز الرئيسي يقرأ DIN بدلاً من EN.
مثال: الحجم 6 سلك الأرقام 6 إلى 12) في ستانلز سيل (((سيكون 6 DINSS.
EN 462-2 مقاييس دخول من نوع الحفرة
الدرج في شكل ويمكن أن يكون في أربعة أرقام النموذج H5، H9 و H13 في سيل
| رقم الطراز | نطاق السباق | سمك المادة |
| H5 | 0.32 إلى 1 ملم | 16 إلى 50 ملم |
| H9 | 0.8 إلى 2.5ملم | 40 إلى 125 مم |
| H13 | 2TO6.3mm | من 100 إلى 315 ملم |

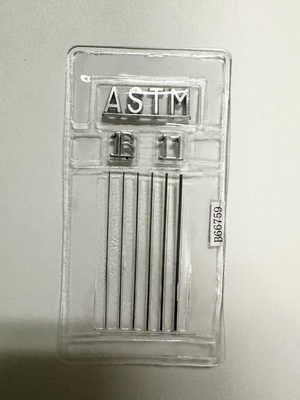

أجهزة قياس دخول الأسلاك من نوع ASTM E747
تتكون أجهزة ASTM E747 من سلسلة من ستة أسلاك موازية من سمك مختلف،
تم تغليفها بين صفحتين رقيقتين من البيك سي الشفاف والمرن.
السلك الأكثر سماكة، ومجموعة المواد ((1-FE، 01-Ti، 02-AI، 03-Mg، 3-Ni، 4-Cu).
بما في ذلك
| مجموعة رقم | رقم السلك | (ديا) | ديا. |
| أ | 1 | 0.08 | 0.0032 |
| - | 2 | 0.10 | 0.0040 |
| - | 3 | 0.13 | 0.0050 |
| - | 4 | 0.16 | 0.0063 |
| - | 5 | 0.20 | 0.0080 |
| - | 6 | 0.25 | 0.0100 |
