تفاصيل المنتج:
|
| اسم المنتج: | كاشف اللوحة الرقمية المسطحة بالأشعة السينية | حجم بكسل: | 120 ميكرومتر |
|---|---|---|---|
| A / D التحويل: | 16 بت | منطقة التصوير: | 250 مم × 300 مم |
| مصفوفة البكسل: | 2560 × 2048 | نطاق الطاقة: | 20-320 كيلو فولت |
| إبراز: | كاشف لوحة مسطحة رقمية للنظام,أنظمة dr,dr-systems |
||

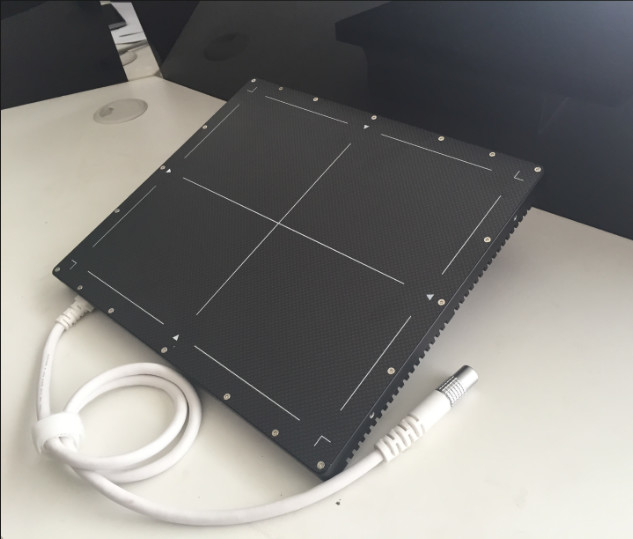

جهاز الكشف الرقمي الصناعي للأشعة السينية (DR)
الخصائص:
1) تلبية أحدث معيار NB/T 47013.11-2015
2) التحويل الرقمي لنظام الكشف عن الصور في الوقت الحقيقي للأشعة السينية
3) فحص التصوير الرقمي المحمول في الموقع
4) نطاق ديناميكي عالي 16 بت
5) 120 ميكرومتر من البكسلات، وضوح عالية 4.0lp/mm
6) تحويل صورة الأشعة السينية الفعال لليوديد السيزيوم CsI
7) 25cmX30cm مجال رؤية التصوير
كاشف رقمي صناعي للأشعة السينية
المعايير الأساسية:
| النموذج | HDR-2530 |
| حجم البكسل | 120 أم |
| تحويل A/D | 16 بت |
| مُشعل | CsI:TI أو GOS |
| النطاق الديناميكي | > 12000:1 |
| الحد من الدقة المكانية | 4.0lp/mm |
| منطقة التصوير | 250 ملم × 300 ملم |
| مصفوفة البكسلات | 2560×2048 |
| معدل القراءة | 2s |
| نطاق الطاقة | 20-320كيلو فولت |
| الأبعاد | 333ملم × 282ملم × 15ملم |
| الوزن | 2 كجم |
| واجهة البيانات | جيجابيت |
2-برمجيات معالجة الصور الرقمية وتحسينها
تحسين الصورة وتكامل نظام التخزين في الوقت الحالي تم تصميم وظائف المعالجة والفلتر الأكثر عملية خصيصًا لأنظمة تصوير الأشعة السينية في الوقت الفعلي.والتي يمكن أن تزيد من حساسية الصور المعالجة بنسبة 0.6%-0.8% في المتوسط. بمساعدة من منفذ إيثيرنت عالي السرعة، يمكن أن تساعدك على الحصول على الصور الثابتة والصور الديناميكية في نفس الوقت، وحفظها في تنسيق الصورة 8/16 بت،ويمكن حرقها مباشرة إلى أقراص DVD للتخزين الدائم، والتي هي مريحة للأرشيف ومراجعة بيانات الاختبار، مع توفير تكلفة الاختبار ومساحة الأرشيف.
وصلة وحدة التحكم في الأقراص
1) شبكة جيجابيت الاتصال لوحة مسطحة، ويطالب حالة الاتصال والفشل
2) تعديل البكسل الضعيف / المكسب / السيئ
3) يمكن اختيار تصحيح البكسل الضعيف / المكسب / السيئ ، سواء كان متداخلًا أم لا
4) عرض نسبة الإشارة
5) تذكير معدل الإطار الحالي
6) عرض تقدم معالجة البرمجيات
7) عرض قيمة الرمادي للبيكسلات
عرض الصور ومعالجتها في الوقت الحقيقي
1) رسم خرائط سريع للمساحة الرمادية في الوقت الحقيقي ، وهو مريح لمراقبة سريعة للصور الفعالة لمنطقة الاهتمام
2) عرض في الوقت الحقيقي الحد من الضوضاء المتكاملة: 2/4/8 إطار اختياري
3) معالجة خوارزمية العرض في الوقت الحقيقي: فيلم سلبي / لون / ثنائي
4) عرض في الوقت الفعلي لتحسين وتحسين الصورة
5) مجموعة تكامل الصور: 8/16/32/64/128/256 تشكيل الإطار
6) تسجيل فيديو مستمر: شكل ضغط اختياري
7) صورة / اسم الفيديو وتجميع تسلسل تلقائي الاسم
8) 0-65536، تعديل مستوى الرمادي 16 بت
9) تعديل غاما / التباين / الوضوح / الحد الأدنى
10) علامة معلومات الصورة، المحتوى المتعدد اختياري
معالجة الصور الثابتة
1) خريطة النطاق الرمادي السريعة لتحقيق الاستثمار، والتي تسمح بمراقبة الصور الفعالة للمنطقة ذات الاهتمام بسرعة
2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm قراءة الملف
3) الفيلم الرمادي / الفيلم السلبي / اللون الخاطئ / التثنائية / تشديد / تحسين خوارزمية المعالجة
4) زجاج تكبير، 1-5 مرات مراقبة تكبير
5) تحويل الصورة
6) تعديل غاما / التباين / الوضوح / الحد الأدنى
7) معايرة الحجم والقياس، ويمكن وضع علامة على المعلومات المطلوبة على الصورة
التحقق التلقائي من مؤشر جودة الصورة من سلك دوبلكس (اختياري)
تلبية متطلبات المعيار NB/T 47013.11-2015 "اختبار غير مدمر لجهاز الضغط اختبار التصوير الرقمي بالأشعة السينية" ، التحقق التلقائي لمؤشر جودة الصورة ذات الخيوط المزدوجة ،ويمكن تحديد SNR.

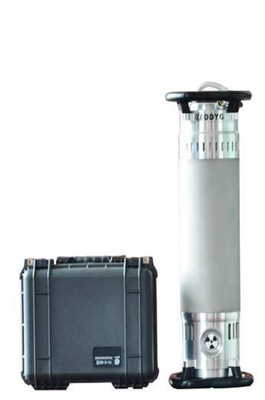

كاشف عيوب الأشعة السينية ذو التردد العالي المحمول
الأداء الرئيسي:
1) التعرض المستمر في ظل ظروف 35 درجة مئوية 300kv / 3mA ، 250kv / 3mA ؛
2) مجموعة واسعة من الجهد المدخل لتلبية إمدادات الطاقة لمختلف المولدات.
3) خفيفة الوزن، اختراق قوي، الأداء المستقر؛
4) أكثر ملاءمة للاستخدام في بيئات قاسية ورطبة.
5) واجهة التشغيل بديهية وسهلة التحكم.
المعلمات التقنية الرئيسية
| اسم المشروع | XXG-300GF | XXG-250GF | |
| مولد الأشعة السينية | الوزن | 27 كجم | 25 كجم |
| الأبعاد | Φ295×752 (Φ×L) | Φ295×704 (Φ×L) | |
| جهاز التحكم | الوزن | 11 كجم | 11 كجم |
| الأبعاد | 410 × 228 × 300 (L × B × H) | 410 × 228 × 300 (L × B × H) | |
| حجم التركيز | 3.0×30 | 3.0×30 | |
| زاوية الإشعاع | 40 درجة × 40 درجة | 40 درجة × 40 درجة | |
| الحد الأقصى للاختراق ((Fe) | 70 ملم (A3) | 60 ملم (A3) | |
| kV نطاق ضبط | 120~300 كيلو فولت | 70~250 كيلو فولت | |
| mA نطاق التعديل | 0.5 3 مآ ((خطوة 0.1 مآ) | 0.5 3 مآ ((خطوة 0.1 مآ) | |
| القوة القصوى | 900 واط | 900 واط | |
| قيمة إشعاع التسرب | الحد الأقصى 5.0msv/h | الحد الأقصى 5.0msv/h | |
| درجة حرارة العمل | -20 درجة مئوية+50 درجة مئوية | -20 درجة مئوية+50 درجة مئوية | |
| درجة حرارة التخزين | -25 درجة مئوية+70 درجة مئوية | -25 درجة مئوية+70 درجة مئوية | |
| الجهد | 85 ∼ 264 VAC | 85 ∼ 264 VAC | |
| تردد الطاقة | 45 ∼ 65 هرتز | 45 ∼ 65 هرتز | |
