تفاصيل المنتج:
|
| PRF: | 25～10KHz | Voltage: | Negative square wave, -25～-300V, 25V Stepping |
|---|---|---|---|
| Pulse width: | 30～1000ns，5ns Stepping | Trigger: | Internal/ external/ Encoder |
| إبراز: | نظام الموجات فوق الصوتية 25-10KHz,نظام الموجات فوق الصوتية متعدد القنوات |
||

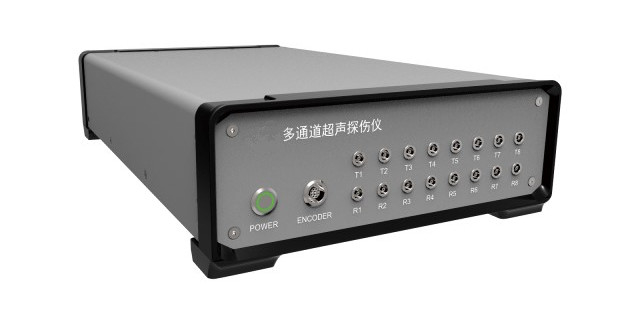

HFD-UT8Cنظام الموجات فوق الصوتية متعدد القنوات
سلسلة HFD-UT2C/UT4C/UT8C/1616C/UT40C هي منصة اكتساب البيانات بالموجات فوق الصوتية متعددة القنوات والتنمية الثانوية الجديدة.استقبال إشارة الصدى، تعزيز، اكتساب AD ومعالجة الوظائف.بالإضافة إلى أنه يوفر التطورات الثانوية للمستخدم لتطوير برامج جديدة -- معالجة البيانات المسجلة من قبل HFD-UT2C ~ UT40C تمكن المستخدمين من تخصيص الوظائف والواجهات، ومن ثم دمجها في النظام لتشكيل مجموعة متنوعة من أنظمة التطبيق بالموجات فوق الصوتية.
HFD-UT8C يعني أن الآلة لديها 8 قنوات UT ويمكن حجب القنوات.
* ملاحظة: إذا كنت بحاجة إلى قنوات أكثر، يرجى أخذ HFD-UT40C في الاعتبار، والتي تدعم 40 قناة UT.
المواصفات:
| المصدر | |
| الـ PRF | 25 ∼ 10 كيلو هرتز |
| الجهد | موجة مربعة سلبية، -25V-300V، 25V خطوة |
| عرض النبض | 30 ‰ 1000 نطاق، 5 نطاق خطوة |
| الزناد | الداخلية / الخارجية / مكشف |
| المستقبل | |
| خطأ خطية أفقية | ≤0.4% |
| خطأ خطية عمودية | ≤ 3% |
| الحساسية الزائدة | ≥56dB عند استخدام مسبار 2.5P20 للكشف عن كتلة 200 مم مع ثقب أسفل مسطح Φ2. |
| التخفيف | 400، 80 |
| معدل أخذ العينات | 100 مليون |
| تواتر العمل | 0.515 ميغاهرتز |
| المكاسب | 0.0110.0 ديسيبل |
| مرشح | النطاق العريض والضيق |
| التصحيح | إيجابية، سلبية، كاملة، الراديو الراديوي، الطيف |
| الصوت المتقاطع بين القنوات | > 60 ديسيبل |
| أقصى إشارة دخول | 14VPP |
| التغطية | 0.0 ¥ 10000 ملم (الموجة الطولية من الصلب) ، قابلة للتعديل في الاستمرارية ، خطوة دقيقة 0.1 ملم |
| تأخير العرض | 0999.9μs |
| تحويل العرض | - 7.5 ≈ 3000μs |
| معالجة الإشارات | |
| البوابة | أ، ب |
| بوابة نقطة البداية | النطاق الكامل |
| عرض البوابة | نقطة البداية إلى النطاق الكامل |
| ارتفاع البوابة | 5 ٪ 95% |
| وضع الاختبار | الحدود، القمة |
| عرض البيانات | القراءة في البوابة: المدى والمسار الصوتي |
| قياس الدقة | 0.1ملم |
| النظام/غيره | |
| استهلاك الطاقة | 15W،تختلف حسب التكوين |
| نقل البيانات | 1000M Ethernet |
| الزاوية | -75 درجة +75 درجة، خطوة 0.1، 1، 10 قابلة للتعديل؛ S-Scan -75°+75°، التحسين التلقائي للخطوة |
| الحجم | 188×238×403؛ 100×200×300 |
| الميناء | Q5 |
| منفذ التشفير | 2 مكيف إضافي |
| منفذ USB | 2 |
| منفذ الدخول والخروج | نوع مستدير |
| الميناء الصافي | 100M/1000M Ethernet |
| منفذ التحديث | المادة 1 |
مبدأ هيكلي:

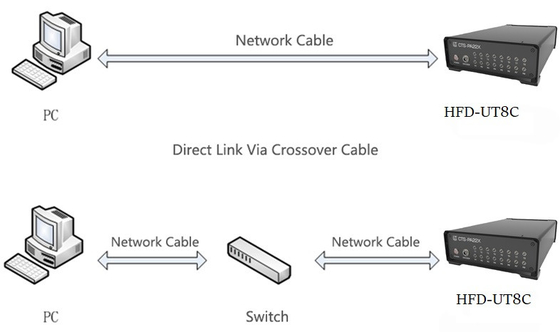

HFD-UT8C هو وحدة مستقلة ، والتي يتم توصيلها إلى مضيف المراقبة من خلال كابل الشبكة.البرنامج الذي يعمل على مضيف المراقبة يرسل تعليمات إلى HFD-UT8C من خلال واجهة الشبكة، ويتلقى البيانات التي تم إرجاعها من جهاز HFD-UT8C ، كما هو موضح في الشكل أدناه.
الخصائص:
التطورات الثانوية
الخصائص الجسدية الممتازة
