تفاصيل المنتج:
|
| النطاق: | 0-15000 مم ، في سرعة الصلب | السرعة المادية: | 100 20000 م / ث |
|---|---|---|---|
| تردد تكرار النبض: | 10-10000Hz | النطاق الديناميكي: | ≥38 ديسيبل |
| قدرة الميز: | > 40 ديسيبل (5P14) | مخلفات الحساسية: | > 66dB |
| إبراز: | كاشف عيوب بالموجات فوق الصوتية عالية الكفاءة,كاشف عيوب بالموجات فوق الصوتية لاختبار السماكة,كشف TOFD كاشف العيوب بالموجات فوق الصوتية,Thickness Testing Ultrasonic Flaw Detector,TOFD Detection Ultrasonic Flaw Detector |
||

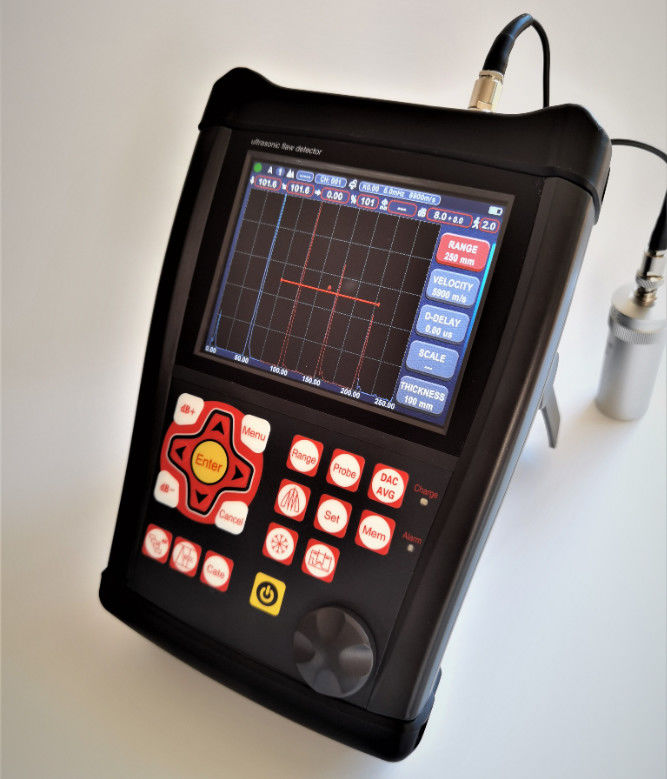

FD630 كاشف عيب بالموجات فوق الصوتية عالية الكفاءة للكشف عن TOFD اختبار سمك الكشف عن العيوب
★ محادثة سهلة الاستخدام التفاعلية تساعد العمليات مثل المعايرة، وجعل المنحنيات، الخ
★وضع TOFD،الكشف عن TOFD،فعالة للغايةوالتكلفة المنخفضة.
★ جميع الأدوات التي تحتاجها: DAC، AVG، TCG، Bscan اللون، AWS، مخطط لحام، الخ
★ تردد تكرار النبض: 10-10000 هرتز ضبط دقيق، فحص عالية السرعة، لا تفوت.
★ نسبة إشارة عالية إلى الضوضاء، صدى واضح ومستقر، تصميم مضاد للضوضاء، مثالية لظروف العمل الصعبة.
★ 12 رقم AD، العينات عالية السرعة يؤدي إلى أفضل الرسم البياني الصدى مع كل التفاصيل. حساسة ويمكن الكشف عن حتى عيوب صغيرة.
★ وضع اختبار السماكة، نطاق القياس: 0.15mm 15000mm ((5920m/s) ، دقة القياس: 0.001mm.
★ تقارير تحليل المسبار المولدة تلقائيًا.
★ تسجيل الفيديو للكشف عن العيوب. تخزين بيانات USB غير محدود.
★ اتصال الأسنان الزرقاء بالجهاز المحمول لتوليد وتطبيع تقارير الكشف في الموقع.
★ معايير IP65. سبيكة + جيل السيليكا، ضد الماء والغبار، صلبة ودائمة. دعم التخفيف يجعل من الوقوف في أي زاوية.
★ البطارية تستمر لمدة 15 ساعة لشحنها مرة واحدة. كل بطارية لديها جهاز تحكم شحن خاص بها لذلك مع بطاريتين يمكن أن تعمل على مدار الساعة.
|
المواصفات النطاق: 0-15000 ملم عند سرعة الصلب سرعة المادة: 100 ∼ 20،000 متر/ثانية تردد النبض: 10 - 10000 هرتز النطاق الديناميكي: ≥38dB خطية: أفقية: +/- 0.2% FSW، عمودية: 0.25% FSH، دقة المضخم +/- -1 ديسيبل. قوة الحل:> 40 ديسيبل (5P14) الحساسية المتبقية:> 66dB الرفض: 0 إلى 80٪ من ارتفاع الشاشة الكاملة 500 إعداد الاستقلال، أي معايير يمكن إدخالها بحرية، يمكننا العمل في المشهد دون كتلة الاختبار؛ ذاكرة كبيرة من 1000 A الرسم البياني أنماط الاختبار: الصدى النبضي، العنصر المزدوج والنقل عبر أنواع المسبار: مستقيم واحد، زاوية واحدة، داول مستقيم، داول Anlge مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل الوحدات: بوصة أو مليمتر متطلبات الطاقة: محطات التيار المتردد 100-240 فاكس، 50-60 هرتز تأخير العرض: -20 إلى 3400 ميكروسكيل تأخير المسبار / التراجع الصفري: 0 إلى 99.99μs بطارية ليثيوم أيون قابلة لإعادة الشحن الداخلية بقوة 7.2 فولت عند 8000 ميلاواط 15 ساعة من وقت التشغيل الاسمي حسب سطوع الشاشة 4 ساعات وقت شحن نموذجي H × W × D ((ملم): 260 × 175 × 60 (ملم) الوزن1.2 كجم
درجة حرارة التشغيل: -10°C إلى 50°C درجة حرارة التخزين: -30°C إلى 50°C طاقة النبض: 200 فولت، 300 فولت، 400 فولت، 500 فولت قابلة للاختيار تصحيح: نصف موجة إيجابية، نصف موجة سلبية، موجة كاملة، نظام RF عرض النطاق الترددي (ممر النطاق الترددي للمضخم): 0.1 إلى 300 ميغاهرتز مراقبين البوابات: بوابتان مستقلتان يمكن التحكم بهما على نطاق مسح كامل الحساسية: 120 ديسيبل كحد أقصى في دقة قابلة للاختيار 0.1، 1.0، 2.0، 6.0 ديسيبل اتصالات المحول: BNC أو LEMO
|
|
|
|
الوظائف العرض الآلي لموقع العيب الدقيق ((عمق d، المستوى p، المسافة s، عرض،sz dB،ф). تحديد حجم العيوب: تحديد حجم العيوب تلقائيًا باستخدام AVG / AVG أو DAC ، وتسريع الإبلاغ عن قبول العيوب أو رفضها. معايرة تلقائية للمحول نقطة الصفر والزوايا والحافة الأمامية والسرعة المادية. من السهل صنع واستخدام DAC و AVG لتقييم الصدى ، ويمكن تعديل المنحنى وتعويضه. من خلال توصيل القرص U، يمكن للوحدة الحصول على ذاكرة غير محدودة، تقارير PDF خارج وضع ونظام Upadte. صنع الفيديو الآلي لعملية الاختبار واللعب؛ استخدام فوق، وطول الفيديو غير محدود. فحص اللون (توفد) مخطط لحام هناك 15 معيار في الوحدة. اتصال الأسنان الزرقاء إلى جهاز محمول لتوليد وطباعة تقارير الكشف في الموقع.1. ميزة تصحيح السطح المنحني وظيفة قياس ارتفاع الشق بوابة التكبير: انتشار نطاق البوابة على عرض الشاشة بأكملها. وظيفة مكاسب تلقائية غلاف: عرض متزامن للفحص الحي A-scan بمعدل تحديث 60 Hz وغلاف A-scan العرض احتواء القمم: مقارنة أشكال الموجات المتجمدة للقمم مع المسح الحي للفهم السهل لنتائج الاختبار. مسح التجميد: يحتوي عرض التجميد على بيانات شكل الموجة ومسار الصوت. إنذار: بيب و LED. ساعة الوقت الحقيقي ملء الصدى. إلتقطوا الهدف لون الصدى داخل البوابة
|
||
|
|
حزمة الأدوات الأساسية كاشف عيوب بالموجات فوق الصوتية المحمولة محول شعاع مستقيم (2.5 ميغاهرتز، Φ20) محول شعاع الزاوية (4 ميغاهرتز، 8 مم × 9 مم، 60 درجة) كابل الترابط للمحول (Q9-C5، أو اختياري C9-C5) بطارية الليثيوم أيون قابلة لإعادة الشحن، 7.8 آمبر ساعة مصدر الطاقة/وحدة الشحن دليل التشغيل باللغة الإنجليزية برنامج التطبيقات الحزام |
|
