تفاصيل المنتج:
|
| اسم المنتج: | الفيلم الإشعاعي الصناعي | النوع: | D4 D5 D7 |
|---|---|---|---|

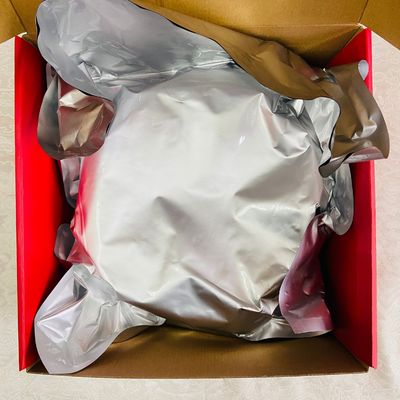

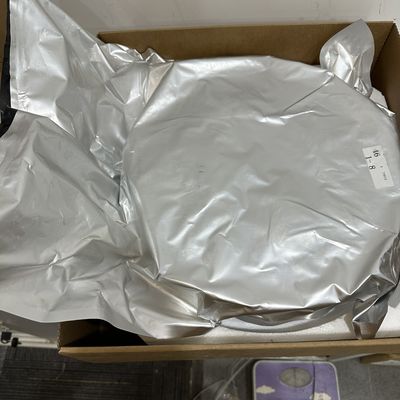

| الحجم: | 100mmx400mm وما إلى ذلك | علية: | كيس أو لفة، 1 كيس يشمل 100pcs |
| إبراز: | 100 قطعة لكل علبة من فيلم الأشعة السينية,فيلم الأشعة السينية الإشعاعي الصناعي,نتائج دقيقة فيلم الأشعة السينية,Industrial Radiographic X-Ray Film,Accurate Results X-Ray Film |
||
HUATEC D4 D5 D7 فيلم التصوير الإشعاعي الصناعي بالأشعة السينية
اسم المنتج ومواصفات النموذج
| النموذج | المواصفات |
|
D4,D4-D,H4,LA400,D5,D5-D, D7,D7-D,H7,H7-D |
356 مم × 432 مم (14 بوصة × 17 بوصة)، 305 مم × 381 مم (12 بوصة × 15 بوصة)، 260 مم × 360 مم (10 بوصة × 14 بوصة)، 70 مم × 300 مم، 80 مم × 150 مم، 80 مم × 240 مم، 80 مم × 300 مم، 80 مم × 360 مم، 100 مم × 356 مم، 195 مم × 275 مم، 70 مم × 200 م، 80 مم × 100 م، 80 مم × 200 م |
يمكن أيضًا توفير مواصفات أخرى وقدرة التعبئة وفقًا لمتطلبات العملاء.
الميزات والاستخدامات
فيلم الأشعة السينية الصناعي هو نوع من الأفلام عالية الدقة وعالية الدقة للصور والتي تستخدم على نطاق واسع في الكشف عن العيوب غير المدمرة. يتميز الفيلم بحساسية عالية، وتباين عالٍ، وتعريف عالٍ،
يمكن استخدامه مباشرة أو مع شاشة تحسس الرصاص للتعرض للأشعة السينية أو أشعة جاما. إنه مناسب للمكونات الإلكترونية والمواد الاصطناعية والصب والصب واللحام وما إلى ذلك.
اختبار NDT لبناء السفن والدفاع الوطني والصناعة النووية وصناعة الفضاء والطيران وما إلى ذلك. باستخدام قاعدة صفائح البوليستر الزرقاء، مغلفة على الجانبين بطبقة مستحلب وطبقة و
طبقة واقية. يحتوي هذا الفيلم على طبقات غنية ودقة صورة عالية وتعريف جيد. يمكن معالجة هذا الفيلم في درجة حرارة الغرفة، ويمكن أيضًا معالجته بواسطة آلة ذات درجة حرارة عالية.
الميزات والاستخدامات
 |
GB/T19348.1 | EN 584.1 | ASTME 1815-08 | ISO 11699-1 |
| D4,D4-D,H4 | C3 | C3 | Ⅰ | C3 |
| D5,D5-D | C4 | C4 | Ⅰ | C4 |
| D7,LA400,D7-D,H7,H7-D | C5 | C5 | Ⅱ | C5 |
أداء المنتج
| اسم المؤشر | الوحدة | D4,D4-D | H4 | LA400 | D5,D5-D | D7,D7-D,H7,H7-D |
| كثافة الضباب | -- | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.12 |
| عامل التباين “r” | -- | ≥4.0 | ≥3.0 | ≥3.2 | ≥4.0 | ≥3.5 |
| ISO “S” | -- | ≥1.5 | ≥1.0 | ≥0.6 | ≥1.5 | ≥2.0 |
| وقت الذوبان القلوي | دقائق | ≥10 | ||||
| مقاومة الخدش أثناء المعالجة | N | ≥0.8 | ||||
الإضاءة الآمنة والمعالجة بالغسيل
ضوء التشغيل الآمن في غرفة مظلمة لهذا الفيلم هو ضوء أمان قرمزي مع مصباح 15 واط. عند استخدام الفيلم لفك الغلق، تكون مسافة المصباح بشكل عام فوق 1.2 متر. وقت الإضاءة التراكمي
لا يزيد عن 40 دقيقة. يجب غسل العينة المعرضة في غضون ساعتين. تظهر عملية الغسيل في الجدول أدناه.
| اغسل الطريق | دول أخرى | درجة الحرارة / ℃ | وقت التطوير / دقيقة | الوقت الثابت / دقيقة | جاف / ℃ | الشحن ml/m2 |
| يدوي | D-19b | 20±0.5 | 5±1 | 10 | تجفيف طبيعي | 300 |
| غسيل آلي | G-30 | 29±1 | 1.5～2 | 2 | 45～55 |
منحنى عمل الفيلم الرئيسي
اسم المنتج ومواصفات النموذج
| النموذج | المواصفات |
|
D4,D4-D,H4,LA400,D5,D5-D, D7,D7-D,H7,H7-D |
356 مم × 432 مم (14 بوصة × 17 بوصة)، 305 مم × 381 مم (12 بوصة × 15 بوصة)، 260 مم × 360 مم (10 بوصة × 14 بوصة)، 70 مم × 300 مم، 80 مم × 150 مم، 80 مم × 240 مم، 80 مم × 300 مم، 80 مم × 360 مم، 100 مم × 356 مم، 195 مم × 275 مم، 70 مم × 200 م، 80 مم × 100 م، 80 مم × 200 م |
يمكن أيضًا توفير مواصفات أخرى وقدرة التعبئة وفقًا لمتطلبات العملاء.
الميزات والاستخدامات
فيلم الأشعة السينية الصناعي هو نوع من الأفلام عالية الدقة وعالية الدقة للصور والتي تستخدم على نطاق واسع في الكشف عن العيوب غير المدمرة. يتميز الفيلم بحساسية عالية، وتباين عالٍ، وتعريف عالٍ،
يمكن استخدامه مباشرة أو مع شاشة تحسس الرصاص للتعرض للأشعة السينية أو أشعة جاما. إنه مناسب للمكونات الإلكترونية والمواد الاصطناعية والصب والصب واللحام وما إلى ذلك.
اختبار NDT لبناء السفن والدفاع الوطني والصناعة النووية وصناعة الفضاء والطيران وما إلى ذلك. باستخدام قاعدة صفائح البوليستر الزرقاء، مغلفة على الجانبين بطبقة مستحلب وطبقة و
طبقة واقية. يحتوي هذا الفيلم على طبقات غنية ودقة صورة عالية وتعريف جيد. يمكن معالجة هذا الفيلم في درجة حرارة الغرفة، ويمكن أيضًا معالجته بواسطة آلة ذات درجة حرارة عالية.
الميزات والاستخدامات
| |
GB/T19348.1 | EN 584.1 | ASTME 1815-08 | ISO 11699-1 |
| D4,D4-D,H4 | C3 | C3 | Ⅰ | C3 |
| D5,D5-D | C4 | C4 | Ⅰ | C4 |
| D7,LA400,D7-D,H7,H7-D | C5 | C5 | Ⅱ | C5 |
أداء المنتج
| اسم المؤشر | الوحدة | D4,D4-D | H4 | LA400 | D5,D5-D | D7,D7-D,H7,H7-D |
| كثافة الضباب | -- | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.10 | ≤0.12 |
| عامل التباين “r” | -- | ≥4.0 | ≥3.0 | ≥3.2 | ≥4.0 | ≥3.5 |
| ISO “S” | -- | ≥1.5 | ≥1.0 | ≥0.6 | ≥1.5 | ≥2.0 |
| وقت الذوبان القلوي | دقائق | ≥10 | ||||
| مقاومة الخدش أثناء المعالجة | N | ≥0.8 | ||||
الإضاءة الآمنة والمعالجة بالغسيل
ضوء التشغيل الآمن في غرفة مظلمة لهذا الفيلم هو ضوء أمان قرمزي مع مصباح 15 واط. عند استخدام الفيلم لفك الغلق، تكون مسافة المصباح بشكل عام فوق 1.2 متر. وقت الإضاءة التراكمي
لا يزيد عن 40 دقيقة. يجب غسل العينة المعرضة في غضون ساعتين. تظهر عملية الغسيل في الجدول أدناه.
| اغسل الطريق | دول أخرى | درجة الحرارة / ℃ | وقت التطوير / دقيقة | الوقت الثابت / دقيقة | جاف / ℃ | الشحن ml/m2 |
| يدوي | D-19b | 20±0.5 | 5±1 | 10 | تجفيف طبيعي | 300 |
| غسيل آلي | G-30 | 29±1 | 1.5～2 | 2 | 45～55 |
منحنى عمل الفيلم الرئيسي
منحنى عمل فيلم D7 من الألومنيوم منحنى عمل فيلم D7 من الفولاذ
التخزين ومدة الصلاحية
يجب تخزين هذا الفيلم في مكان جاف ودرجة حرارة منخفضة، وأفضل ظروف التخزين هي درجة الحرارة 10℃ ~ 23℃، والرطوبة النسبية 30٪ ~ 65٪. يجب تجنب ذلك بشدة في درجات الحرارة المرتفعة، ومرتفع
يتم تخزينها في الغازات الرطبة والمشعة والكيميائية، وتجنب تخزينها في نفس الغرفة مع دواء السائل المعالج، ويجب استخدامها خلال فترة الصلاحية، ومدة صلاحية المنتج 30 شهرًا.
الأمور التي تحتاج إلى الاهتمام
1. يجب إخراج الفيلم المخزن في درجة حرارة منخفضة قبل 2 ساعتين من الاستخدام، ووضعه في درجة حرارة الغرفة لأكثر من ساعتين لضمان درجة حرارة الفيلم وبيئة الاستخدام
التوازن في درجة الحرارة متسق، ثم افتح عبوة الفيلم، لتجنب تكوين بخار الماء على سطح الفيلم الناتج عن الالتصاق بين الأفلام والتأثير على تأثير صورة الفيلم،
لضمان الاستخدام العادي للفيلم.
2. يجب فتح الفيلم وتحميله وشطفه تحت مصباح الأمان. يجب ألا يتعرض الفيلم لفترة طويلة جدًا تحت مصباح الأمان
الفيلم الملوث، يجب التعامل مع الفيلم بعناية لتجنب الاحتكاك. بعد فك الغلق، يجب استخدام الفيلم في أقرب وقت ممكن، ويجب إغلاق الفيلم غير المستخدم وفقًا للعبوة الأصلية.
