تفاصيل المنتج:
|
| نطاق قطر الحبل الأسلاك: | φ1.5-300mm (تحتاج إلى تكوين سلسلة مختلفة من مستشعر المواصفات) | الدقة: | 99.99% |
|---|---|---|---|
| خطأ التكرار المسموح به: | ± 0.055٪ | الخطأ المسموح به: | ± 0.2% |
| إمدادات الطاقة: | 5 فولت من بطارية الكمبيوتر | الضغط الجوي: | 86 ~ 106kpa الرطوبة النسبية: ≤85 ٪ |
| إبراز: | الكشف عن عيب في حبل الأسلاك على الخط,الكشف عن عيوب الحبل السلكي المتكامل,Integrated Wire Rope Flaw Detection |
||
الكشف عن عيوب الحبل السلكي الداخلية والخارجية المدمجة على الخط للكشف عن الأسلاك المكسورة الداخلية والخارجية للحبل السلكي
1).نظرة عامة على المنتج
•على الخطالكشف عن الحبل السلكيالداخلية والخارجيةالأسلاك المكسورة، والتآكل، والصدأ، والتشوه، والجدائل السائبة، والأسلاك المتخطية، وتغيرات المواد وغيرها من العيوب.
• يمكن أن يلبي تقرير نتائج الاختبار معايير الصناعات المختلفة ولديه عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى إجمالي المساحة المكسورة للأسلاك.
• استخدام واجهة USB للكمبيوتر (سلكي) أو "شبكة Wi-Fi الخاصة" (لاسلكي) لمعالجة تحليل العينات المباشر، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الفعلي.
• هيكل دائري للمستشعر، يحيط به محيطي، مغنطة محورية، مغنطة فورية للحبل السلكي إلى حالة التشبع.
• يعتمد المستشعر غلافًا من سبائك الألومنيوم، مع وظائف مقاومة للماء والغبار والصدمات والرطوبة.
• تشغيل مستقر، وأداء موثوق به، ودقة كشف عالية، وأداء قوي مضاد للتداخل، وبيانات دقيقة.
• يتكيف البرنامج مع أنظمة تشغيل الكمبيوتر المختلفة Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
• يستخدم على نطاق واسع في التعدين، والترام الجوي، ومعدات الرفع، والمصاعد، وآلات الموانئ، وجسر الكابلات وغيرها من المجالات.

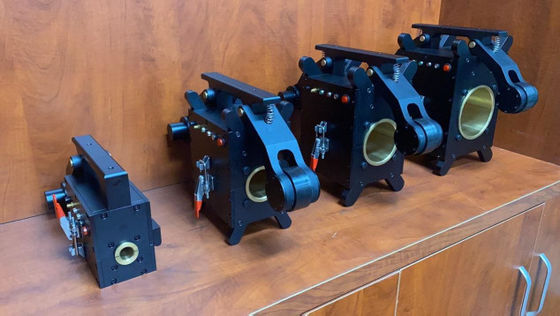

كل ما يحتاج إلى تخصيص: آلة الكشف عن عيوب الحبل السلكي (48 مم صغير - 78 مم متوسط - 108 مم كبير)
| SN. | تكوين الاسم والنموذج | الكمية | علامة | |
| وحدة الاستشعار | 1 |
• وحدة استشعار متكاملة • محفز عكسي عالي السرعة • مركز إشارة عالي التوصيل • مجموعة حساسية مغناطيسية Hall • غلاف توجيه مقاوم للتآكل مركزي عائم • مشفر مسافة عالي الدقة • جهاز تدحرج عجلة تحديد المواقع الأوتوماتيكي |
1مجموعة | يشمل المشفر |
| 2 |
• إنذار في الوقت الفعلي (تحويل رقمي إلى تناظري عالي الدقة) • وحدة تحويل تناظرية إلى رقمية AD • وحدة رفض الضوضاء التلقائية • وحدة إنذار مسموعة ومرئية للعيوب • وحدة ضمان جودة الكشف • وضع التوصيل والتشغيل DAQ |
1 مجموعة | يشمل التقاط Wi-Fi | |

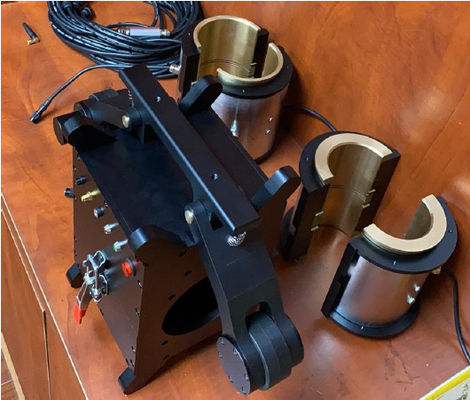

| 3 | كمّ داخلي قابل للاستبدال | 5 مجموعات | تتم مناقشة المواصفات المخصصة بشكل منفصل | |
| وحدة المعالجة | 4 | كابل نقل USB | 1 قطعة | مصنوع حسب الطلب بطول 20 مترًا |
| 5 | هوائي Wi-Fi | 2 قطعة | أحدهما لقطع الغيار | |
| 6 | برنامج معالجة الإشارات في الوقت الفعلي الإصدار 3.0 | 1 مجموعة | ||
| 7 | كمبيوتر الحصول على البيانات (نوع الجهاز اللوحي) | 1 وحدة | شاحن متضمن | |
| وحدة ملحقات | 8 | علبة أداة مخصصة | 1 قطعة | عجلة تحويل قضيب السحب المخصصة |
| 9 | شاحن الكل في واحد | 1 قطعة |
الضوء الأحمر: الشحن أخضر: ممتلئ |
|
| 10 | كابل أمان جر مرن | 1 قطعة | وصلات مرنة لوحدات الاستشعار | |
| 11 | دليل التشغيل (البيانات الفنية ذات الصلة) | 1 قطعة | ||
| 12 | الشهادة (بطاقة الضمان) | 1 قطعة | ||
| 13 | قائمة التعبئة | 1 قطعة |
ملاحظة: 1، من بينها 7 أجهزة كمبيوتر مزدوجة الاستخدام اختيارية (حسب الطلب، التكلفة إضافية)؛
2، يمكن تخصيص جميع الأحجام حسب الطلب (ويمكن تخصيص بطانة قابلة للاستبدال بدقة)؛ مثل 48 مم + 24 مم جلبة قابلة للاستبدال
3). التقنية الأساسية والمؤهلات القانونية
1. الأداة الافتراضية: عدم اليقين اللانهائي للحبل. فقط تطبيق تقنية الأداة الافتراضية، واستبدال الأدوات التقليدية بالبرامج، ومعالجة العينات المباشرة بواسطة أجهزة الكمبيوتر يمكن أن يضمن عدم تفويت الكشف وعدم الحكم الخاطئ، تمامًا مثل مشاهدة فيلم، ومسح الحبل السلكي طوال العملية، والنتائج دقيقة وتكرارها جيد.
2. ثلاث أدوات ثابتة: وفقًا للمعايير الوطنية لخردة الحبل السلكي في الصناعات المختلفة، يطبق هذا المنتج الكشف الكيفي والكمي والتحديد الكهرومغناطيسي وغير المدمر عبر الإنترنت للأسلاك المكسورة الداخلية والخارجية، والصدأ، والتآكل، وتغيرات مساحة المقطع العرضي المعدني، والجدائل السائبة، والأسلاك المتخطية، والتشوه، وشذوذ المواد وغيرها من العيوب.
3. الأداة القانونية: تتماشى مع المعيار الأمريكي ASTM1571-2021 والمعيار الوطني GB/T21387-2008.
4). المؤشرات الفنية
يمكن للسلسلة بأكملها الكشف عننطاق قطر الحبل السلكي: 1.5-300 مم (تحتاج إلى تكوين سلسلة مختلفة من مستشعر المواصفات)
سرعة المستشعر والحبل السلكي النسبية: 0.0-6.0 م/ثانية الأفضل: 0.1-0.5 م/ثانية
أفضل فجوة بين غلاف دليل المستشعر والحبل السلكي هي 2-4 مم، والفجوة المسموح بها هي 0-15 مم
قدرة الكشف عن عيوب الأسلاك المكسورة (LF)
النوعية: الدقةمن الكشف النوعي عن الأسلاك المكسورة المركزية المفردة هي99.99%
الكمية: يسمح عدد الأسلاك المكسورة في مكان واحد بجذر واحد أو جذر مكافئ واحد للحكم الخاطئ
معدل الدقة أكثر من 92٪ عند اكتشاف عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة
المعدل الكمي لتغير المقطع العرضي المعدني (LMA)
الـخطأ التكرار المسموح بهمن حساسية الكشف هو±0.055%
الـخطأ مسموح بهمن قيمة إشارة دقة الاختبار:± 0.2%
الموضع (L) قدرة الكشف: خطأ النسبة المئوية لقيمة إشارة الطول: ±0.2%
مزود الطاقة: 5 فولت من بطارية الكمبيوتر
وزن المستشعر: المواصفات الشائعة< 10 كجم (حسب الطلب وفقًا للوضع الفعلي)
درجة الحرارة المحيطة: -10درجة مئوية ~ 40 درجة مئويةالضغط الجوي: 86 ~ 106 كيلو باسكال الرطوبة النسبية: ≤85%
