تفاصيل المنتج:
|
| يمكن للسلسلة بأكملها اكتشاف نطاق قطر حبل الأسلاك: | φ1.5-300mm (تحتاج إلى تكوين سلسلة مختلفة من مستشعر المواصفات) | نوعي: | دقة الكشف النوعي للأسلاك المكسورة المركزية الفردية هي 99.99 ٪ |
|---|---|---|---|
| معدل الدقة: | أكثر من 92 ٪ عندما يتم اكتشاف عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة | الخطأ المسموح به لقيمة مؤشر دقة الاختبار: | ± 0.2 ٪ |
| مزود الطاقة: | 5 فولت من بطارية الكمبيوتر | ||
| إبراز: | كاشف عيوب الحبل اللاسلكي,آلة اكتشاف العيوب HRD-120,معدات اختبار متكاملة غير مدمرة,HRD-120 flaw detection machine,integrated non-destructive testing equipment |
||
آلة كشف عيوب الحبل السلكي المتكاملة HRD-120
一. نظرة عامة على المنتج
•الكشف المباشر عن الأسلاك المكسورة الداخلية والخارجية للحبل السلكي، والتآكل، والصدأ، والتشوه، والأسلاك السائبة، والأسلاك المفقودة، وتغيرات المواد وغيرها من العيوب.
•يمكن أن يلبي تقرير نتائج الاختبار معايير الصناعات المختلفة ولديه عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى إجمالي مساحة الأسلاك المكسورة.

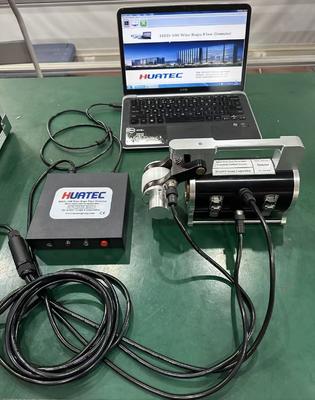

•استخدام واجهة USB للكمبيوتر (سلكي) أو "شبكة Wi-Fi الخاصة" (لاسلكي) لمعالجة وتحليل العينات المباشرة، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الفعلي.
•هيكل دائري للمستشعر، يحيط به محيطيًا، مغنطة محورية، مغنطة فورية للحبل السلكي إلى حالة التشبع.
•يعتمد المستشعر غلافًا من سبائك الألومنيوم، مع وظائف مقاومة للماء والغبار والصدمات والرطوبة.
•تشغيل مستقر، أداء موثوق به، دقة كشف عالية، أداء قوي مضاد للتداخل، بيانات دقيقة.
•يتكيف البرنامج مع أنظمة تشغيل الكمبيوتر المختلفة Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
•تستخدم على نطاق واسع في التعدين، والتلفريك، ومعدات الرفع، والمصاعد، وآلات الموانئ، وجسر الكابلات وغيرها من المجالات.
二. التقنية الأساسية والمؤهلات القانونية
1. الأداة الافتراضية: عدم اليقين اللانهائي للحبل. فقط تطبيق تقنية الأداة الافتراضية، واستبدال الأدوات التقليدية بالبرامج، والمعالجة المباشرة للعينات بواسطة أجهزة الكمبيوتر يمكن أن يضمن عدم وجود كشف مفقود وعدم وجود حكم خاطئ، تمامًا مثل مشاهدة فيلم، ومسح الحبل السلكي طوال العملية، والنتائج دقيقة ولها تكرار جيد.
2. ثلاث أدوات ثابتة: وفقًا للمعايير الوطنية لخردة الحبل السلكي في مختلف الصناعات، يطبق هذا المنتج الكشف الكهرومغناطيسي النوعي والكمي والموضعي وغير المدمر عبر الإنترنت للأسلاك المكسورة الداخلية والخارجية، والصدأ، والتآكل، وتغيرات مساحة المقطع العرضي المعدني، والأسلاك السائبة، والأسلاك المفقودة، والتشوه، وشذوذ المواد وغيرها من العيوب.
3. الأداة القانونية: تتماشى مع المعيار الأمريكي ASTM1571-2021 والمعيار الوطني GB/T21387-2008.
三. المؤشرات الفنية
يمكن للسلسلة بأكملها اكتشاف نطاق قطر الحبل السلكي: φ1.5-300 مم (تحتاج إلى تكوين سلسلة مختلفة من مستشعرات المواصفات)
السرعة النسبية للمستشعر والحبل السلكي: 0.0-6.0 م/ثانية الأفضل: 0.1-0.5 م/ثانية
أفضل فجوة بين جلبة دليل المستشعر والحبل السلكي هي 2-4 مم، والفجوة المسموح بها هي 0-15 مم
قدرة كشف عيوب الأسلاك المكسورة (LF)
النوعية: دقة الكشف النوعي للأسلاك المكسورة المركزية الواحدة هي 99.99%
الكمية: يسمح عدد الأسلاك المكسورة في مكان واحد بجذر واحد أو جذر مكافئ واحد لإصدار حكم خاطئ
معدل الدقة أكثر من 92% عند اكتشاف عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة
معدل التغير الكمي للمقطع العرضي المعدني (LMA)
خطأ التكرار المسموح به لحساسية الكشف هو ±0.055%
الخطأ المسموح به لقيمة إشارة دقة الاختبار: ± 0.2%
الوضع (L) قدرة الكشف: النسبة المئوية للخطأ في قيمة إشارة طول الكشف: ±0.2%
مزود الطاقة: 5 فولت من بطارية الكمبيوتر
وزن المستشعر: المواصفات الشائعة< 10 كجم (حسب الحالة الفعلية)
درجة الحرارة المحيطة: -10℃~40℃الضغط الجوي: 86~106 كيلو باسكال الرطوبة النسبية:≤85%

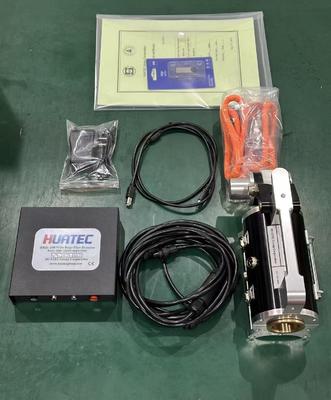

四. تكوين النظام والنموذج
كل ما يحتاج إلى تخصيص: آلة كشف عيوب الحبل السلكي (48 مم صغير - 78 مم متوسط - 108 مم كبير)
|
|
SN. |
تكوين الاسم والنموذج |
الكمية |
علامة |
|
وحدة الاستشعار |
1 |
• وحدة استشعار متكاملة • محفز عالي السرعة قابل للعكس • مركز إشارة عالي التوصيل • مجموعة حساسية مغناطيسية Hall Display • جلبة دليل تآكل مركزية عائمة • مشفر مسافة عالي الدقة • جهاز تدحرج عجلة تحديد المواقع الأوتوماتيكي |
يشمل المشفر |
|
|
2 |
• إنذار في الوقت الفعلي (تحويل رقمي إلى تناظري عالي الدقة) • وحدة تحويل AD من تناظري إلى رقمي • وحدة رفض الضوضاء الأوتوماتيكية • وحدة إنذار عيوب مسموعة ومرئية • وحدة ضمان جودة الكشف • وضع التوصيل والتشغيل DAQ |
يشمل التقاط Wi-Fi |
||
|
|
3 |
جلبة بطانة قابلة للاستبدال |
5 مجموعات |
تتم مناقشة المواصفات المخصصة بشكل منفصل |
|
وحدة المعالجة |
4 |
كابل نقل USB |
1 قطعة |
مصنوع حسب الطلب بطول 20 مترًا |
|
5 |
هوائي Wi-Fi |
2 قطعة |
أحدهما لقطع الغيار |
|
|
6 |
برنامج معالجة الإشارات في الوقت الفعلي الإصدار 3.0 |
1 مجموعة |
|
|
|
7 |
كمبيوتر الحصول على البيانات (نوع الجهاز اللوحي) |
1 وحدة |
شاحن متضمن |
|
|
وحدة ملحقات |
8 |

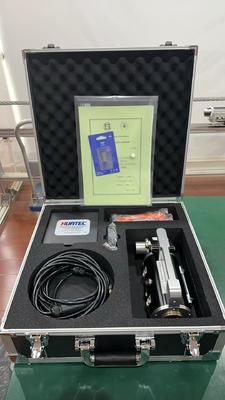

علبة أداة مخصصة |
1 قطعة |
عجلة تحويل قضيب السحب المخصصة |
|
9 |
شاحن الكل في واحد |
1 قطعة |
الضوء الأحمر: الشحن أخضر: ممتلئ |
|
|
10 |
كابل أمان جر مرن |
1 قطعة |
وصلات مرنة لوحدات الاستشعار |
|
|
11 |
دليل التشغيل (البيانات الفنية ذات الصلة) |
1 قطعة |
|
|
|
12 |
الشهادة (بطاقة الضمان) |
1 قطعة |
|
|
|
13 |
قائمة التعبئة |
1 قطعة |
|
ملاحظة: 1، من بينها 7 أجهزة كمبيوتر مزدوجة الاستخدام اختيارية (حسب الطلب، التكلفة إضافية)؛
2، يمكن تخصيص جميع الأحجام حسب الطلب (ويمكن تخصيص بطانة قابلة للاستبدال بدقة)؛ مثل جلبة استبدال 48 مم + 24 مم

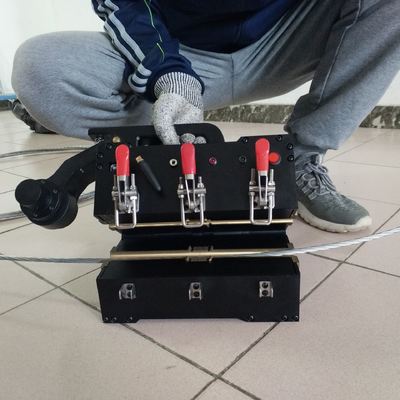

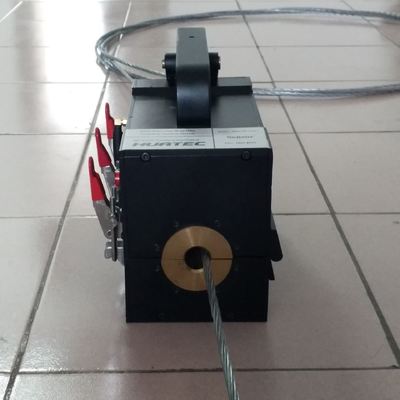

نموذج الكل في واحد المخصص:

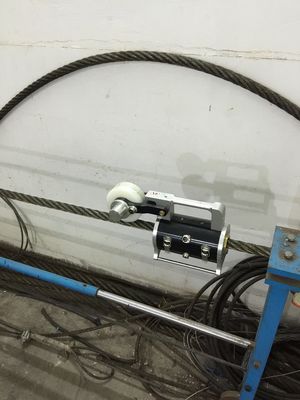

حالة موقع الاستخدام:
|
|
|
|
||||
|
|
|
|
