كاشف عيوب الحبل السلكي المتكامل HRD-120

كاشف عيوب الحبل السلكي المتكامل HRD-120

نظرة عامة على المنتج

◆ اكتشاف عبر الإنترنت للأسلاك الداخلية والخارجية المكسورة، والتكسير، والصدأ، والتشوه، والخيوط الفارغة، والأسلاك المقطوعة، والتغيرات المادية وغيرها من العيوب.

◆ تقرير نتائج الاختبار يمكن أن يلبي معايير الصناعات المختلفة ويحتوي على عدد الأسلاك المكسورة ونسبة مساحة الأسلاك المكسورة إلى إجمالي مساحة الأسلاك المكسورة.

◆ استخدام واجهة كمبيوتر USB (سلكية) أو "شبكة Wi-Fi الخاصة" (اللاسلكية) تحليل معالجة العينات المباشرة، مع إنذار صوتي وضوئي عبر الإنترنت وعرض النتائج في الوقت الحقيقي.

◆ هيكل دائري للمستشعر، محيط محيطي، مغناطيسية محورية، المغناطيسية الفورية للحبل السلكي إلى حالة التشبع.

◆ يستخدم جهاز الاستشعار غلافاً من سبيكة الألومنيوم، مع وظائف مقاومة للماء والغبار والصدمات والرطوبة.

◆ تشغيل مستقر، أداء موثوق به، دقة الكشف عالية، أداء قوي ضد التداخل، بيانات دقيقة.

◆ البرمجيات تتناسب مع نظام التشغيل Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ تستخدم على نطاق واسع في التعدين، والطرق السلكية، ومعدات الرفع، والمصاعد، وآليات الموانئ، وجسر الكابلات، ومجالات أخرى.

القاعدة التقنية والمؤهلات القانونية

1أداة افتراضية: الحبل عدم اليقين اللانهائي. فقط تطبيق تكنولوجيا الأدوات الافتراضية، واستبدال الأدوات التقليدية مع البرمجيات،ومعالجة العينات المباشرة بواسطة أجهزة الكمبيوتر يمكن أن تضمن عدم وجود اكتشاف فات أو أي حكم خاطئ، تماما مثل مشاهدة فيلم، مسح الحبل السلكي طوال العملية، والنتائج دقيقة ومتكررة جيدة.

2ثلاثة أدوات ثابتة: وفقا للمعايير الوطنية لقطع حبل الأسلاك في الصناعات المختلفة، وهذا المنتج يطبق الكهرومغناطيسي النوعية والكمية،الكشف غير المدمر عبر الإنترنت عن الحبل السلكي الأسلاك الداخلية والخارجية المكسورة، الصدأ، الارتداء، التغيرات في منطقة القطع العرضي للمعدات، الخيوط المترتبة على الخروج، السلك المترتب، التشوه، الشذوذ في المواد وغيرها من العيوب.

3الصك القانوني: وفقًا للمعيار الأمريكي ASTM1571-2021 والمعيار الوطني GB/T21387-2008.

المؤشرات التقنية

سلسلة كاملة يمكن الكشف عن نطاق قطر الحبل السلكي: φ1.5-300mm (الحاجة إلى تكوين سلسلة مختلفة من المواصفات جهاز الاستشعار)

السرعة النسبية للمستشعر والحبل السلكي:0.0-6.0 م/ثأفضل: 0.1-0.5 م/ث

أفضل فجوة بين غطاء دليل المستشعر والحبل السلكي هو 2-4 ملم، والفجوة المسموح بها هي 0-15 ملم

قدرة الكشف عن عيب الأسلاك المكسورة (LF)

النوعية: دقة الكشف النوعي للأسلاك المكسورة المركزية واحدة هي 99.99٪

الكمي: عدد الأسلاك المكسورة في مكان واحد يسمح لجذر واحد أو واحد مماثل لخطأ الحكم

معدل الدقة هو أكثر من 92٪ عندما يتم الكشف عن عدد الأسلاك المكسورة في مكان واحد دون خطأ لأكثر من 100 مرة

معدل التغير الكمي لقطع المعدن العرضي (LMA)

خطأ التكرار المسموح به لحساسية الكشف هو ±0.055%

الخطأ المسموح به لقيمة مؤشر دقة الاختبار: ± 0.2%

الموقف (L) قدرة الكشف: نسبة الخطأ في قيمة إشارة طول الكشف: ±0.2٪

مصدر الطاقة: 5 فولت من بطارية الحاسوب

وزن جهاز الاستشعار: المواصفات المشتركة < 10 كجم (مخصصة وفقًا للموقف الفعلي)

درجة الحرارة المحيطة: -10°C~40°C الضغط الجوي: 86~106Kpa الرطوبة النسبية: ≤85%

تشكيل النظام ونموذجه

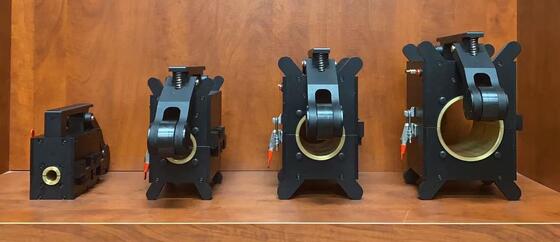

كل ما يحتاج إلى تخصيص: آلة الكشف عن عيوب الحبل (48 ملم صغيرة - 78 ملم متوسطة - 108 ملم كبيرة)
