تفاصيل المنتج:
|
| الاسم: | كاشف العيوب بالموجات فوق الصوتية | وضع التشغيل: | زر، دوار، شاشة تعمل باللمس |
|---|---|---|---|
| نطاق الاختبار: | 0 ~ 15000 مم | مزود الطاقة: | بطارية ليثيوم أيون |
| إبراز: | كاشف عيوب بالموجات فوق الصوتية FD580,معدات الاختبار بالموجات فوق الصوتية المحمولة,جهاز كشف العيوب اللاإتلافي مع ضمان,Portable ultrasonic testing equipment,NDT flaw detector with warranty |
||

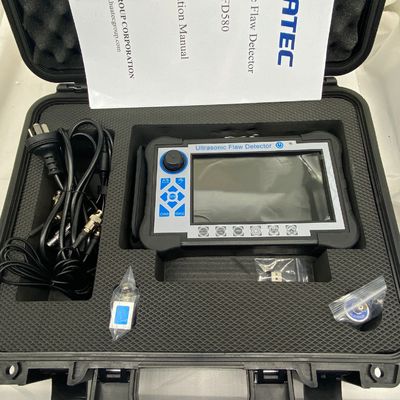

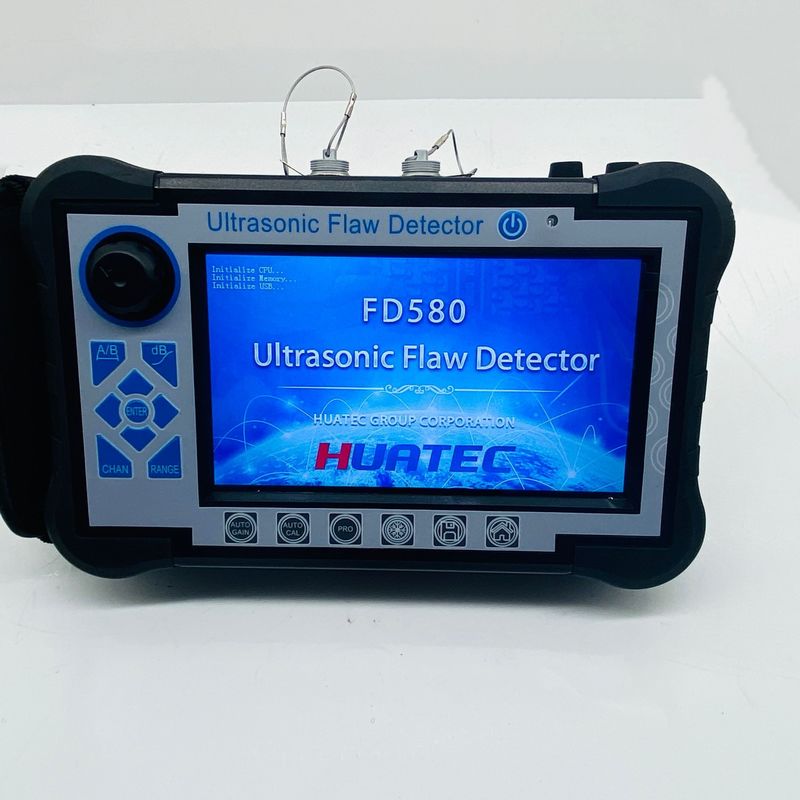

جهاز كشف العيوب بالموجات فوق الصوتية FD580
مقدمة
جهاز كشف العيوب بالموجات فوق الصوتية الرقمي هو نوع متقدم، وهو يعمل باللمس، ويمكنه بسرعة وسهولة ودون تلف، اكتشاف وتحديد وتقييم وتشخيص العيوب المختلفة داخل قطعة العمل بدقة مثل الشقوق واللحامات والمسام والثقوب الرملية والشوائب والطي وما إلى ذلك. وقد تم تطبيقه في مجالات الطاقة الكهربائية والبتروكيماويات والمراجل وأوعية الضغط والهياكل الفولاذية والعسكرية والفضاء والنقل بالسكك الحديدية والسيارات والآلات وغيرها من المجالات. إنه أداة أساسية لصناعة الاختبارات غير المدمرة.
الميزات
● تحديد الكمية والموضع بدقة عالية لتلبية متطلبات الكشف عن المسافات القريبة والبعيدة
● المنطقة العمياء القريبة صغيرة، ويمكنها تلبية متطلبات الكشف عن الأنابيب ذات القطر الصغير والجدران الرقيقة.
● وظيفة المعايرة التلقائية: معايرة تلقائية بلمسة واحدة، سهلة التشغيل، مسبار الاختبار التلقائي “P Delay”،”K value”،”X value” والسرعة
● عرض موضع صدى العيب تلقائيًا (العمق: d، أفقي: p، المسافة: s، السعة، ديسيبل،ф)
● تبديل ثلاثة مقاييس بحرية (العمق: d، أفقي: p، المسافة: s)
● كسب تلقائي، مغلف الذروة، وظائف ذاكرة الذروة، والتي يمكن أن تحسن كفاءة الكشف.
● تسجيل عملية الكشف عن العيوب تلقائيًا والتشغيل الديناميكي
● حساب قيمة φ: كشف عيوب التشكيل بواسطة مسبار مستقيم، يمكنه العثور على أعلى موجة لتحويل قيمة φ تلقائيًا
● 500 قناة مستقلة (قابلة للتوسيع)، والتي يمكنها إدخال وتخزين معايير الكشف لأي صناعات بحرية، ولا تحتاج إلى حمل الكتل القياسية للفحص الميداني.
● تخزين وتشغيل 500 موجة مسح A وبيانات بحرية
● يتم إنشاء منحنيات DAC و AVG و TCG (تعويض العمق) تلقائيًا ويمكن تقسيمها. نقاط أخذ العينات غير مقيدة ويمكن تصحيحها وتعويضها.
● 14 معيار فحص مدمج
● حرية إدخال أي معايير صناعية
● يمكن تعديل عرض النبضة وقوتها
● وظيفة المسح B والمسح الملون B；
● يمكن الاتصال بالكمبيوتر وتصدير ملف WORD. أيضًا تقرير الكشف
● علبة بلاستيكية ABS IP65، متينة ودائمة، مقاومة للماء والغبار، وقدرة ممتازة على مقاومة التداخل
● استخدم برنامج الاتصال (اللاسلكي) لتحليل بيانات تقارير الطباعة، إلخ；
● شاشة ألوان حقيقية بـ 260000 لون، مناسبة لبيئة العمل تحت الضوء القوي أو الإضاءة المنخفضة
● بطارية ليثيوم عالية الأداء، يمكن أن تعمل بشكل مستمر لمدة 8-10 ساعات
● تسجيل الساعة في الوقت الفعلي: تاريخ الكشف عن العيوب في الوقت الفعلي، وسجل تتبع الوقت، والتخزين
● حماية إيقاف التشغيل، لا يمكن فقدان بيانات التخزين
● يمكن اختبار معلمات الكشف عن العيوب تلقائيًا أو ضبطها مسبقًا
● الرفض الرقمي، لا يؤثر على الكسب والخطية
● تعويض الكسب: يمكن تصحيح التوهين بالديسيبل لخشونة السطح والأسطح المنحنية والكشف عن العيوب بعيدة المدى لقطع العمل السميكة، إلخ.
● يمكن تشغيل كاشف العيوب عن طريق البرنامج على الكمبيوتر، وتحقيق هدف كاشف العيوب الذي يتم التحكم فيه بواسطة الكمبيوتر للكشف
المواصفات الفنية
| عرض | شاشة ملونة TFT مقاس 7 بوصات، دقة 800 * 480 |
| وضع التشغيل | زر، دوار، شاشة تعمل باللمس |
| مزود الطاقة | بطارية ليثيوم أيون |
| سعة البطارية | 5.0Ah |
| جهد الطاقة | 12 فولت |
| كمية الطاقة | 1 |
| وقت العمل | ≥8 ساعات |
| مدخل المحول | DC100～240V 50Hz/60Hz |
| خرج المحول | AC 12V |
| طاقة المحول | 36 واط |
| تخزين البيانات | بطاقة SD (16G) |
| إنذار | 1 |
| درجة حرارة التشغيل | -10℃～45℃ |
| درجة حرارة التخزين | -20℃～60℃ |
| درجة IP | IP65 |
| الأبعاد | 245 * 155 * 55 مم |
| الوزن | 1.18 كجم (شامل البطارية) |
| نموذج UT التقليدي | |
| نوع موصل المسبار | LEMO 00 |
| نوع القناة | قناة واحدة |
| رقم القناة | 500 مجموعة (قابلة للتوسيع) |
| نوع النبضة | موجة حادة سالبة |
| جهد الإرسال | 50～350 فولت، خطوة بـ 50 فولت |
| التخميد | 560Ω |
| الكسب | 0~110dB، خطوة: 0.5/2/6/12dB |
| تعديل الكسب الدقيق | -4~+4 |
| تعويض السطح | نطاق الكسب بالكامل |
| تردد العمل | 0.5~20 ميجاهرتز； |
| نوع المسبار | نوع واحد، مزدوج، من خلال، غمر |
| مرشح |
ثلاثة اختياري: 1~4 ميجاهرتز/0.5~10 ميجاهرتز/2~20 ميجاهرتز |
| وضع الكشف | سلبي/إيجابي/ثنائي الاتجاه/RF |
| رفض | 0~80%، خطوة 1% |
| نطاق الاختبار | 0~15000 مم، الحد الأدنى لنطاق العرض: 15 مم (في الفولاذ) |
| سرعة المادة | 100~20000 م/ث |
| إزاحة النبضة | -10~1000 مم |
| P DELAY | 0~200us |
| X-VAL | 0~100 مم |
| دليل | لحام، صفيحة، فحص التشكيل |
| نقطة الاختبار | الذروة/X-val/J val |
| القياس |
البوابة: السعة، قيمة السعة بالديسيبل، النطاق، المسافة الأفقية، المسافة الرأسية، قيمة الفرق بين البوابة A و B المؤشر: 2 مؤشرات متقاطعة، يمكنها اختبار المسافة الأفقية والرأسية، والمسافة بين المؤشرات (تحت وظيفة المسح B) |
| البوابة | بدء البوابة: النطاق الكامل |
| عرض البوابة: النطاق الكامل | |
| مستوى البوابة: 10~90%، خطوة: 1% | |
| المنحنى | DAC، بحد أقصى ستة منحنيات، تلبية NB/T 47013، GB/T 11345، GB/T 29712، والمعايير الأخرى |
| TCG، بحد أقصى ستة منحنيات | |
| AVG | |
| وظائف أخرى | ملء الشاشة، تبديل المؤشر (النطاق/الارتفاع/الأفق)، كسب تلقائي فردي/مستمر (10~100%، خطوة 10%)، مقارنة الصدى، صدى كامل، مغلف الذروة، ذاكرة الذروة، المسح السريع، الوضع الخارجي، لقطة الشاشة |
| تجميد الذروة/عمق الشق/توسيع البوابة//تعديل السطح المنحني/ المسح B/محاكاة اللحام المسطح//الفيديو | |
| إنذار | إنذار صوتي وضوئي |
| بقايا الحساسية | ≥65dB (200mm—Φ2FH,2.5PΦ20) |
| خطأ الخطية الأفقية | ≤0.3% |
| خطأ الخطية الرأسية | ≤3% |
| خطأ خطية السعة | ≤±2% |
| دقة المخفف | 20dB ±1 ديسيبل |
| النطاق الديناميكي | ≥32dB |
| الدقة البعيدة | ≥26dB |
| مستوى الضوضاء | ＜40×10-9 V/ |
