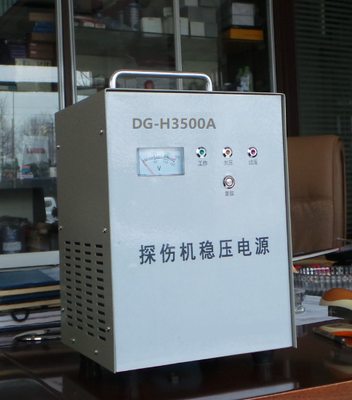

مثبت جهد لمكشاف عيوب الأشعة السينية

مثبت الجهد لكاشف عيوب الأشعة السينية

أولاً. الميزات الوظيفية الرئيسية:

يعتمد مصدر الطاقة المثبت للجهد هذا تصميمًا بجهد منخفض للغاية ويمكنه ضبط جهد الخرج تلقائيًا وسريعًا إلى القيمة الطبيعية ضمن نطاق جهد الإدخال الواسع للغاية.

تم اعتماد محول حلقي، يتميز بالكفاءة العالية والخسارة المنخفضة.

وهي مجهزة بحماية من الجهد الزائد، وحماية من الجهد المنخفض، وحماية من التأخير، وحماية من التيار الزائد، مما يضمن بشكل موثوق الاستخدام الآمن لكاشف العيوب.

ثانياً. المؤشرات الفنية الرئيسية

ثالثاً. التركيب والاستخدام

تم تجهيز الجزء الخلفي من مصدر الطاقة المثبت للجهد بمحطات طرفية ومُعلّمة بكلمتي "إدخال" و "إخراج". يجب أن يتم التوصيل بواسطة أفراد لديهم معرفة كهربائية معينة بعد قطع التيار الكهربائي. يجب توصيل "الإدخال" بمصدر الطاقة الرئيسي 220 فولت تيار متردد، ويجب ألا تقل مساحة مقطع السلك عن 2.5 مم². يجب توصيل نهاية الإخراج بآلة الإشعاع. يمثل الحرف "L" السلك الحي، و "N" هو السلك المحايد، و " " هو سلك التأريض الآمن. يجب تأريضه بأمان أثناء الاستخدام لتجنب خطر الصدمة الكهربائية. يمكن أيضًا توصيل شريط المقبس الجانبي مباشرة بكاشف العيوب والأجهزة الكهربائية الأخرى. عندما تفقد الخط الطاقة فجأة أو تتجاوز حماية الحد، اضغط على زر "إعادة الضبط" للدخول إلى حالة العمل.

رابعاً.ملاحظات

1. تم تجهيز مصدر الطاقة المثبت للجهد هذا بمفتاح تثبيت الجهد ومفتاح مرور مباشر. عند توصيل مفتاح تثبيت الجهد، يدخل مصدر الطاقة في حالة تثبيت الجهد. عند توصيل مفتاح المرور المباشر، يدخل مصدر الطاقة في حالة المرور المباشر (بدون تنظيم الجهد).

2. تشير الأجهزة وأضواء المؤشر المعروضة على اللوحة إلى حالة العمل الحالية.

3. تحتوي الآلة على جهد عالٍ بالداخل. لا يُسمح لغير المتخصصين بفتح الغلاف لتجنب خطر الصدمة الكهربائية.
