تفاصيل المنتج:
|
| اسم: | كاشف عيوب الأشعة السينية | يستخدم: | اختبار NDT الصناعي |
|---|---|---|---|
| طلب: | فحص اللحام بالأشعة السينية | الكلمات الرئيسية: | كاشف عيوب الأشعة السينية |
| إبراز: | أنبوب سيراميك 250 كيلو فولت للفحص غير الإتلافي بالأشعة السينية,معدات الفحص غير الإتلافي بالأشعة السينية مع أنبوب سيراميك,أنبوب أشعة سينية للفحص غير الإتلافي 250 كيلو فولت,X-Ray NDT equipment with ceramic tube,Non-destructive testing X-Ray tube 250KV |
||

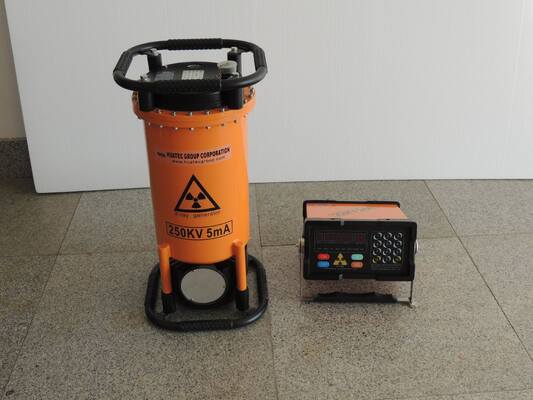

أجهزة إكس-راي NDT CeramicTube Voltage 150-250KV
معدات إصدارات الأشعة السينيةتستخدم أساسا للكشف عن العيوب الداخلية لقطع العمل (اختلافا عن فحص السطح من MT / PT). من خلال اختراق قطعة العمل والتصوير على فيلم أو كاشف،العيوب الحجمية مثل مساميةيمكن عرض إدراج الحصى ، وعدم الاندماج ، وعدم الاختراق ، والشقوق داخل خيط اللحام بوضوح.
صناعات التطبيق الرئيسية
·أوعية الضغط والغلايات: اختبار الطوابق الطولية/الاطولية للأسطوانة، وتوصيل لحام الأنابيب، ومفاصل الرأس هو شرط إلزامي للمعايير مثل ASME و GB.
·صناعة البتروكيماويات: التفتيش في الموقع لحام خطوط الأنابيب والأنابيب الطويلة.
·الفضاء الجوي: فحص سلامة الهيكل للصب الدقيق وشفرات التوربين.
·الصناعة العسكرية والدفاعية: التفتيش الداخلي لجودة قذائف الأسلحة.
·الهيكل الحديدي وبناء السفن: فحص عينات لحام الصفائح السميكة ومكونات تحمل الحمولة الرئيسية.
·صناعة السيارات: فحص العيوب الداخلية للعجلات والأجزاء المصبوبة من سبيكة الألومنيوم
|
النوع البند |
XXG2505 |
||
|
السماكة القصوى للخروج الفولاذ (أ3) |
40ملم |
||
|
المسافة المحورية |
600ملم |
||
|
وقت التعرض |
خمس دقائق |
||
|
نوع الفيلم |
تيانجين الثالث |
||
|
ورق الرصاص المزدوج شاشة مكثفة |
0.03 |
||
|
التخلص من الغرف المظلمة |
20±2°C |
||
|
التنمية |
خمس دقائق |
||
|
السوداء |
1.5 |
||
|
المدخلات |
الجهد (V) |
220 فولت ± 10% 50-60 هرتز |
|
|
السعة (KVA) |
2.5 |
||
|
الناتج |
الجهد في الأنابيب (KVP) |
150-250 |
|
|
تيار الأنابيب (ما) |
5 |
||
|
الاستقرار |
± 1% |
||
|
الأشعة السينية أنبوب |
التركيز mm2 |
1.0×20. |
|
|
زاوية الإشعاع |
40±5° |
||
|
الحساسية |
k≤1.8% |
||
|
وضع العمل |
متقطعةoالتشغيل Rوقت الانتشار إلى وقت التبريد هو 1:1 |
||
|
الأشعة السينية جهاز التحكم |
البعد |
350×290 ×160 |
|
|
الوزن |
11كيلوغرام |
||
|
هيكل الدوائر |
التحكم بالميكرو كمبيوتر، هيكل وحدات، إشارة صوتية |
||
|

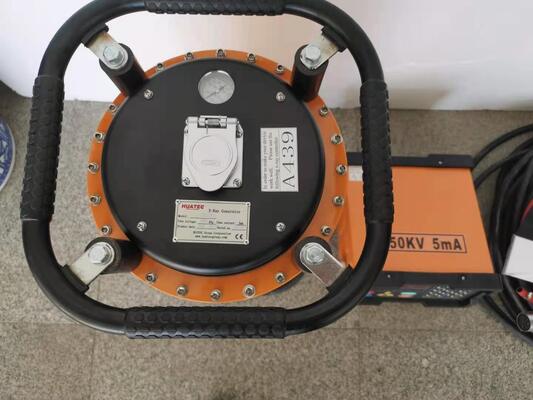

الأشعة السينية مولد |
التبريد |
تبريد الهواء القسري |
|
|
العزل |
SF6 العزل الغازي |
||
|
ضغط العمل |
0.35Mpa-0.45Mpa |
||
|
البعد |
320×320 ×650 |
||
|
الوزن (كيلوغرام) |
30.5 كجم |
||
|
درجة حرارة العمل |
-10°C~+40°C |
||
الخصائص:
◆تبني نظام التحكم بالكمبيوترهيكل وحدات، مع قويةالقدرة على مكافحة التداخل والكفاءة الذاتية العاليةوأداء موثوق به.
◆ سيتم الإشارة إلى إعداد المعلمات، وعملية العمل وإشارة المشاكل على LEDالشاشة.
◆مفتاح الشيخوخة المستقل مصمم أيذهبالجهازبسهولة.
◆Rوقت الانتشار إلى وقت التبريد هو 1:1.
◆يمكن للمراقبالتعرفنوع مولد الأشعة السينية تلقائيًا.
◆ يتم إدخال لوحة ألوان مضادة للماء والغبار ومفاتيح الصوت الرقمية بحيث يتم اختيار معايير التعرض بسرعة ودقة.
◆تأكد من السلامة في استخدام الجهاز، فهو مثبت في حالة ارتفاع أو انخفاض الجهد
جهاز الحماية من التيار الزائد، وتحت التيار الزائد ودرجة الحرارة الزائدة.
◆فريدةقفل الأمانمصممةالتي تحمي المشغل من أضرار الإشعاع.
◆تبني نطاق أوسع لقيمة kv، وحل مشكلة صعوبة النطاق الإشعاعي القصير.
◆ وظيفة تأخير التعرض ------ tيمكن تعيين وقت التأخير أقل من 10 دقائق للحفاظ على سلامة المشغل من مكان العمل.
◆تطابق مع مختلف مولدات وتعمل بشكل موثوق.
◆نأومبرالتعرض يمكن أن يكونالمتراكمة.
(بعد أن تكون الوحدة جاهزة، ولكن قبلاضغط على مفتاح "ON"، يمكنك الضغط على مفتاح "A" (مفتاح التأخير) ثلاث مرات للتحقق من عدد التعرض، ولا يوجد مفتاحللعودة.)
◆Wإصدار مصباح التحذيرمحطة توصيل الأسلاكقفل الباب مع الآلة
