تفاصيل المنتج:
|
| نوع المسبار: | مسبار كريستال واحد / مسبار كريستال مزدوج |
|---|

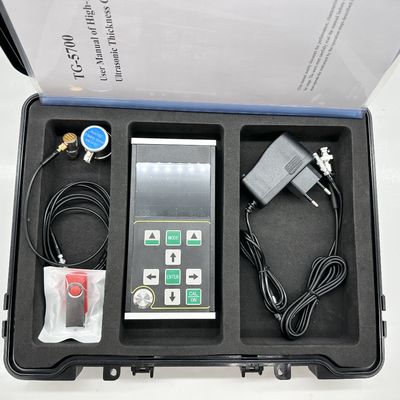

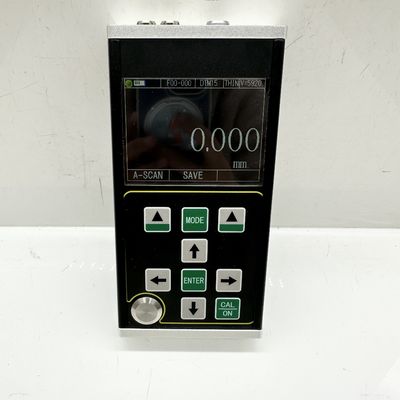

TG-5700 مقياس سمك بالموجات فوق الصوتية عالي الدقة
TG-5700 هو جيل جديد من أجهزة قياس السُمك الرقمية عالية الدقة المحمولة باليد والتي تتميز بقدرات المسح الضوئي A/B. باستخدام مبدأ انعكاس النبض لقياس السُمك بالموجات فوق الصوتية، فإنه يوفر دقة استثنائية مع دقة قياس تبلغ 0.001 مم ومدى رقيق يصل إلى 0.15 مم (فولاذ).
نظرة عامة على المنتج
يقوم هذا الجهاز المتقدم بقياس الألواح والمكونات المعالجة بدقة مع مراقبة الترقق الناتج عن التآكل في الأنابيب وأوعية الضغط أثناء الخدمة. مثالية لصناعات البترول والكيماويات والمعادن وبناء السفن والفضاء والطاقة. يتوافق مع مواصفات المعايرة لقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
خصائص الوظيفة الرئيسية
المواد المطبقة
مناسب لقياس سمك المعادن (الفولاذ، الحديد الزهر، الألومنيوم، النحاس)، البلاستيك، السيراميك، الزجاج، الراتنج، الألياف الزجاجية، وغيرها من الموصلات بالموجات فوق الصوتية.
المبادئ الأساسية
يعمل قياس سمك الموجات فوق الصوتية بشكل مشابه لقياس موجة الضوء. ينتشر نبض الموجات فوق الصوتية المنبعث من المسبار عبر المادة وينعكس من الواجهات. يتم تحديد سمك المادة عن طريق قياس وقت انتشار الموجات فوق الصوتية بدقة عبر المادة.
معلمات المواصفات
ملاحظة: تحتفظ الشركة بالحق في إجراء تعديلات فنية دون إشعار مسبق.
المعلمة
مواصفات TG-5700
نوع التحقيق
مسبار كريستال واحد/مسبار كريستال مزدوج
نطاق القياس (45# فولاذ)
0.15 ملم - 1800 ملم
استقرار الإشارة
تقنية العبور الصفري والصدى المتعدد لتحقيق الاستقرار والموثوقية العالية
تردد القياس
4 هرتز، 8 هرتز، 16 هرتز
دقة
0.1 ملم، 0.01 ملم، 0.001 ملم (0.01 بوصة، 0.001 بوصة، 0.0001 بوصة)
دقة
0.001 ملم
مولد نبض
انبعاث موجة مربعة سلبية مع مطابقة المسبار التلقائي
نطاق سرعة الصوت
400-19999 م / ث
كتلة المعايرة
4 مم (فولاذ)
الاغلاق التلقائي
5 دقائق، 10 دقائق، 20 دقيقة، أو إيقاف التشغيل يدويًا
معايرة المسبار
معايرة نقطة واحدة، معايرة متعددة النقاط
يكسب
التحكم التلقائي في الكسب، التحكم اليدوي (0-70 ديسيبل)
وضع الكشف
تردد الراديو (RF)، نصف الموجة الموجبة (POS)، نصف الموجة السالبة (NEG)، الموجة الكاملة (FULL)
وضع القياس
MB-E، EE (طلاء اختراق)، ME-E (صدى متعدد)، THIN (جدار رقيق)
الوضع العددي
قيمة السُمك، معدل الفرق/التخفيض، القيمة القصوى/الدنيا
أ-وضع المسح
متاح
وضع المسح B
متاح
إشارة اقتران
متاح
إشارة البطارية
متاح
لغة
إنجليزي
وحدة
مم/بوصة
عملية القائمة
متاح
وظيفة البرمجيات
إعداد البوابة الديناميكية، والتقطيع، وتقطيع الصدى، وتجميد الصدى، والترجمة والقياس
وظيفة التخزين
100000 قيمة سمك (100 مجموعة)، 500 شكل موج للمسح A، 500 شكل موج للمسح B
ترقية البرنامج المضيف
متاح
عرض
شاشة TFT-LCD ملونة مقاس 3.5 بوصة QVGA (320×240).
نقل البيانات
الاتصال التسلسلي RS-232 وUSB
درجة حرارة العمل
-10 درجة مئوية إلى +50 درجة مئوية (متطلبات خاصة: -20 درجة مئوية)
جهد العمل
أربع بطاريات AA ذات جهد منخفض
البعد الشامل
204 × 100 × 36 (مم)
الوزن الإجمالي
310 جرام (بدون البطارية)
بطارية
4 بطاريات جافة AA
التسليم القياسي
الملحقات الاختيارية
التعبئة والتغليف
حزمة التصدير القياسية، كانتون
مجسات اختيارية
نموذج التحقيق
تكرار
مقاس
يتراوح
TS400 مسبار كريستال مزدوج
10 ميجا هرتز
5 ملم
0.5-50 ملم
TS500 مسبار كريستال مزدوج
5 ميجا هرتز
5 ملم
1.0-65 ملم
TS510 مسبار كريستال مزدوج
5 ميجا هرتز
10 ملم
1.0-500 ملم
DTM15 مسبار كريستال واحد
15 ميجا هرتز
6 ملم
0.15-22.5 ملم
DTM7.5 مسبار كريستال واحد
7.5 ميجا هرتز
6 ملم
0.5-22.5 ملم
DTM10 مسبار كريستال واحد
10 ميجا هرتز
6 ملم
0.3-22.5 ملم
DTM5 مسبار كريستال واحد
5 ميجا هرتز
6 ملم
1.0-22.5 ملم
BD510 مسبار كريستال واحد
10 ميجا هرتز
10 ملم
1-1000 ملم
BD212 مسبار كريستال واحد
2 ميجا هرتز
12 ملم
4-1800 ملم
كابل مسبار كريستال مزدوج
-
كابل مسبار كريستالي واحد
-
