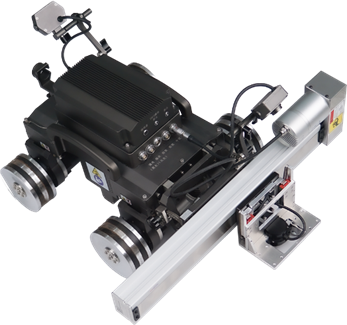

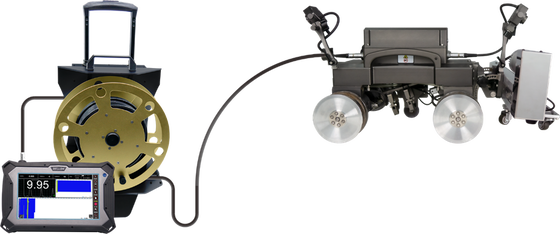

TG-M704 نظام قياس سماكة التآكل بالمسح الضوئي C للزاحف المغناطيسي مع جهاز تحكم عن بعد وعجلة مغناطيسية دائمة عالية القوة لعدم الحاجة إلى السقالات

هذا النظام المتقدم يمكنه من الكشف السريع عن تآكل سمك الجدار على ارتفاعات عالية عن طريق التحكم عن بعد، مما يلغي الحاجة إلى الإسطوانات،أو أي عقدة.

• يستخدم عجلات مغناطيس دائمة ذات قوة عالية من الأرض النادرة للتثبيت الآمن - لن يسقط حتى أثناء انقطاع الطاقة
• يؤدي تحركات أفقية و عمودية و عكسية على أسطح مغناطيسية حديدية
• مجهزة بمسبار قياس سمك الموجات فوق الصوتية الكهرومغناطيسية لفحص التآكل السريع وتحديد موقعها
• فحص مكثف ودقيق للمناطق المشتبه في تآكل يحدد تآكل الجدران
• شاشات الفحص القياسية A و B و C لتحليل سمك شامل
• كاميرا فيديو متكاملة لمراقبة فحص السطح في الوقت الحقيقي
• تشغيل التحكم عن بعد مع مسارات المسح المحددة مسبقًا للمسح الآلي

• كاميرات مزدوجة متكاملة للنظر الأمامي والنظر الخلفيللمراقبة في الوقت الحقيقي
• امتصاص مغناطيسي قوي مع قدرة حمولة عمودية صعودية تصل إلى 16 كجم
• مواقف حركة متعددة: عمودية، أفقية، مائلة، ومقلبة
• دقة حركة عالية مع الكشف عن الخطوات المبرمجة على مستوى المليمتر
• التصميم المدمج مع نصف قطر التحويل الصغير للتنقل
• تحديد المسافة (خطأ ≤30 ملم) مع علامة عيب اختيارية
• الآلية المهنية المسح الضغط يضمن استقرار السفر والمسبار الاقتران
• الصندوق الوقائي المغلق يمنع دخول المياه، والحديد، والأجسام الغريبة

• المضيف: وحدة المعالجة المركزية ≥ i5/4GHz رباعي النواة، 10.6 "شاشة HD عالية الوضوح
• كابل التحكم: 30 متر (يمكن تخصيصه ≤50 متر)
• الحركة الطولية: سرعة الخطوة 5~200mm/s، عبور الحاجز ≤4mm
• مؤخرة C-scan: إجمالي السير 300mm (يمكن تخصيصه) ، سرعة 0-80mm/s
• الحد الأدنى من نصف قطر انحناء السطح: ≥0.75m (بدون ارتفاع متبقي) ، ≥1.5m (مع طبقات اللحام)
• جسم الزحف: L350 × W330 × H230mm ، وزنه ~ 17kg ، يمر من خلال ثقوب Φ450mm
• مراقبة الفيديو: كاميرات مزدوجة بـ 3 ملايين بكسل
• درجة حرارة التشغيل: -10°C إلى +50°C، الرطوبة ≤85% R.H.

• لا يلزم التلميع السطحي - يخترق الطلاء المضاد للتآكل والصدأ
• لا توجد حاجة إلى عقدة للعمل
• يخترق طبقات السطح التي يصل سمكها إلى 4 مم
• قياس غير عمودي إلى ± 25 درجة
• تنسيقات عرض متعددة: القيم الرقمية، A-scan، B-scan على أساس الوقت، B-scan على أساس المسافة
• الخوارزمية الذكية مع وضعيات قياس أوتوماتيكية وبوابة واحدة وبوابة مزدوجة

• دقة قياس السماكة: 0.04 ملم
• نطاق القياس: 2 ~ 120mm (الفولاذ)
• مسافة العمل / الارتفاع: ≤4mm
• نطاق سرعة الصوت: 1000~9999 م/ث
• مسبار EMAT: دائري Φ30 × 44mm ، وزنه ≤ 80g
• درجة حرارة العمل: -10~+50°C

• عرض متزامنمن السماكة، نتائج الفحص A، B، C
• توليد سجلات الاختبار المباشرة معقوائم قيم سمكلتحليل البيانات
• متوافق مع أنظمة التشغيل
