تفاصيل المنتج:
|
| نوع المسبار: | مسبار كريستال واحد / مسبار كريستال مزدوج |
|---|

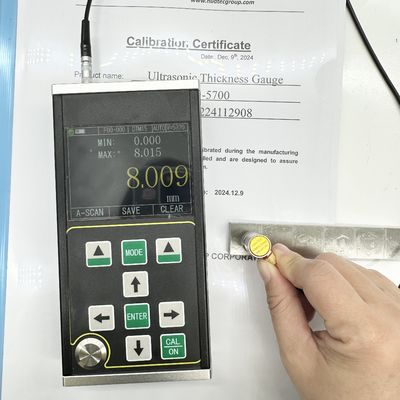

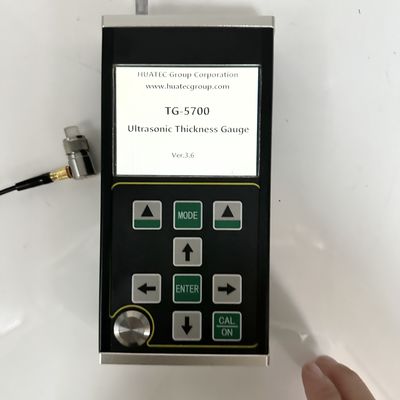

TG-5700 هو جيل جديد من مقياس سمك الموجات فوق الصوتية الرقمية عالية الدقة المحمولة باليد مع قدرات الفحص A / B.استخدام مبدأ انعكاس النبض لقياس سمك الموجات فوق الصوتية، تم تصميم هذا الجهاز للمواد التي تنتشر فيها موجات الموجات فوق الصوتية بسرعة ثابتة وتعكس من الأسطح الخلفية.15 ملم (فولاذ)، يوفر دقة استثنائية للتطبيقات الصناعية.
هذا الجهاز يقيس بدقة الألواح والمكونات المصنعة مع مراقبة التخفيف الناجم عن التآكل في الأنابيب وأوعية الضغط داخل معدات الإنتاج.المواد الكيميائيةالصناعات المعدنية وبناء السفن والطيران والطاقة.
تتوافق مع مواصفات المعايرة لمقياس سمك الموجات فوق الصوتية (JJF 1126-2004).
مناسبة لقياس سمك المعادن (الفولاذ والحديد الصلب والألومنيوم والنحاس) والبلاستيك والسيراميك والزجاج والرود والألياف الزجاجية وغيرها من الموصلات بالموجات فوق الصوتية.
قياس سمك الموجات فوق الصوتية يعمل على غرار قياس موجات الضوء. النبضات فوق الصوتية المنبعثة من المسبار تصل إلى الكائن المقاس، تنتشر من خلال المادة،ينعكس من واجهة المادة إلى المسباريتم تحديد سمك المادة عن طريق قياس دقة وقت الانتشار بالموجات فوق الصوتية من خلال المادة.
ملاحظة: تحتفظ الشركة بالحق في إجراء تعديلات تقنية دون إشعار مسبق.
| المعلم | المواصفات |
|---|---|
| نوع المسبار | مسبار كريستالي واحد / مسبار كريستالي مزدوج |
| نطاق القياس (45# فولاذ) | 0.15 ملم - 1800 ملم |
| استقرار الإشارة | تقنية الصفر والعكس المتعدد تضمن قياس سمك لا يتأثر بقوة الصدى ومعامل تخفيف المواد والكسب وارتفاع البوابة |
| تواتر القياس | 4 هرتز، 8 هرتز، 16 هرتز |
| القرار | 0.1ملم، 0.01ملم، 0.001ملم |
| الدقة | 0.001ملم |
| مولد النبضات | انبعاث موجة مربعة سلبية مع مطابقة عرض النبض والجهد التلقائي |
| نطاق سرعة الصوت | 400-19999m/s |
| كتلة المعايرة | 4 ملم (فولاذ) |
| إيقاف التشغيل التلقائي | 5 دقائق، 10 دقائق، 20 دقيقة، أو إيقاف يدوي |
| معايرة المسبار | معايرة نقطة واحدة، معايرة نقاط متعددة |
| المكاسب | التحكم التلقائي في الزيادة، التحكم اليدوي في الزيادة |
| نطاق المكاسب | 0-70 ديسيبل |
| وضع الكشف | تردد الراديو (RF) ، نصف موجة إيجابية (POS) ، نصف موجة سلبية (NEG) ، موجة كاملة (FULL) |
| وضع القياس | (إم بي إي) ، (إي إي) ، (إم إي إي) ، (ثين) |
| الوضع الرقمي | قيمة السماكة، الفرق/معدل التخفيض، القيمة القصوى/الحد الأدنى |
| وضع الفحص الآلي | متاحة |
| وضع المسح الثانوي | متاحة |
| إشارة الارتباط | متاحة |
| إشارة البطارية | متاحة |
| اللغة | الإنجليزية |
| الوحدة | ملم/بوصة |
| تشغيل القائمة | متاحة |
| وظيفة البرنامج | إعداد البوابة الديناميكية، إزالة الصوت، إزالة الصوت، تجميد الصوت، ترجمة الصوت وتوسيع نطاقه |
| وظيفة التخزين | 100،000 قيم سمك (100 مجموعة ، 1000 لكل منها) ، 500 A-scan waveforms ، 500 B-scan waveforms |
| ترقية برنامج المضيف | متاحة |
| العرض | 3شاشة TFT-LCD ملونة QVGA (320 × 240) بطول 5 بوصات |
| نقل البيانات | الاتصالات المتسلسلة RS-232 و USB |
| درجة حرارة العمل | -10 درجة مئوية إلى +50 درجة مئوية (متطلبات خاصة: -20 درجة مئوية) |
| الجهد العامل | أربع بطاريات AA مع إشارة الجهد المنخفض |
| البعد العام | 204 × 100 × 36 (ملم) |
| الوزن الإجمالي | 310 غرام (بدون بطارية) |
| بطارية | 4 بطاريات AA جافة |
مسبارات مختلفة مع ترددات مختلفة، مسبار واحد 8mm/10mm/12mm، مسبارات سمك فوق الصوتي TR، كتلة الكين خطوة، وبرنامج بيانات الكمبيوتر.
| نوع المسبار | التكرار | الحجم | النطاق |
|---|---|---|---|
| TS400 مسبار الكريستال المزدوج | 10 ميغاهرتز | 5 ملم | 0.5-50ملم |
| TS500 مسبار الكريستال المزدوج | 5 ميه هرتز | 5 ملم | 1.0-65ملم |
| TS510 مسبار الكريستال المزدوج | 5 ميه هرتز | 10 ملم | 1.0-500ملم |
| DTM15 مسبار الكريستال الواحد | 15 ميغاهرتز | 6 ملم | 0.15-22.5ملم |
| DTM7.5 مسبار الكريستال الواحد | 7.5 ميغاهرتز | 6 ملم | 0.5-22.5ملم |
| DTM10 مسبار الكريستال الواحد | 10 ميغاهرتز | 6 ملم | 0.3-22.5ملم |
| DTM5 مسبار الكريستال الواحد | 5 ميه هرتز | 6 ملم | 1.0-22.5ملم |
| BD510 مسبار الكريستال الواحد | 10 ميغاهرتز | 10 ملم | 1-1000ملم |
| BD212 مسبار الكريستال الواحد | 2 ميغا هرتز | 12ملم | 4-1800 ملم |
| كابل المسبار الكريستالي المزدوج | |||
| كابل المسبار الكريستالي الواحد | |||
حزمة التصدير القياسية، الكانتون، خيارات التعبئة المخصصة متاحة عند الطلب.
