تفاصيل المنتج:
|
| اسم المنتج: | أداة التفتيش ACFM | عرض: | شاشة 7 بوصة متعددة اللمس مع دعم الإضاءة الخلفية |
|---|---|---|---|
| دقة: | شاشة عالية الوضوح، دقة 1280*800 | تخزين: | مساحة تخزين داخلية 32 جيجابايت، قابلة للتوسيع حتى 128 جيجابايت |
| نظام التشغيل: | نظام التشغيل Android (يعتمد على Linux kernel) | واجهة الشبكة: | يدعم الاتصال بالواي فاي |
| إبراز: | أداة فحص ACFM الذكية,معدات الاختبار غير المدمرة ACFM,جهاز قياس الحقل التناوبي |
||

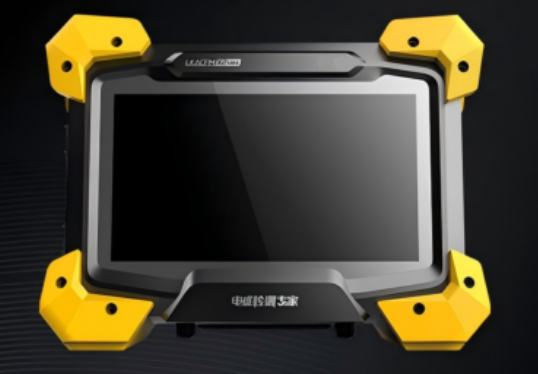

جهاز قياس المجال بالتيار المتردد الذكي (ACFM)
المواد المطبقة--المعادن الموصلة المغناطيسية وغير المغناطيسية، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم، إلخ
نطاق التطبيق--الكشف عن العيوب السطحية وشبه السطحية في الهياكل المعدنية
العيوب المطبقة---قادر على الكشف بفعالية عن الشقوق السطحية والعيوب الخطية الأخرى
عمق الفحص---الحد الأقصى للعمق للفولاذ الكربوني هو 3 مم؛ للفولاذ المقاوم للصدأ هو 5 مم؛ للألمنيوم هو 8 مم
استقرار الكشف---الحد الأدنى لمعدل اكتشاف العيوب أكبر من 90%
أنواع الطلاء المسموح بها---الطلاءات غير الموصلة مثل الطلاء، وراتنج الإيبوكسي، والأسفلت، إلخ
|
نطاق التوريد |
|
|
اسم الجهاز |
قياس المجال بالتيار المتردد الذكي (ACFM) |
|
الكمية |
1 مجموعة |
|
قدرات الفحص الرئيسية |
|
|
المواد المطبقة |
المعادن الموصلة المغناطيسية وغير المغناطيسية، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم، إلخ. |
|
نطاق التطبيق |
الكشف عن العيوب السطحية وشبه السطحية في الهياكل المعدنية |
|
العيوب المطبقة |
قادر على الكشف بفعالية عن الشقوق السطحية والعيوب الخطية الأخرى |
|
عمق الفحص |
الحد الأقصى للعمق للفولاذ الكربوني هو 3 مم؛ للفولاذ المقاوم للصدأ هو 5 مم؛ للألمنيوم هو 8 مم |
|
حساسية الكشف |
قادر على اكتشاف العيوب السطحية التي يصل حجمها إلى 3 * 0.5 * 0.2 مم؛ يمكنه اكتشاف عيوب تعادل تلك الموجودة في قطعة اختبار الفحص بالمغناطيسية (MPI) A1 15/100 |
|
استقرار الكشف |
الحد الأدنى لمعدل اكتشاف العيوب أكبر من 90% |
|
أنواع الطلاء المسموح بها |
الطلاءات غير الموصلة مثل الطلاء، وراتنج الإيبوكسي، والأسفلت، إلخ |
|
سمك الطلاء المسموح به |
الحد الأقصى لسمك الطلاء ≤5 مم؛ عند استخدامه مع مسبار ملف كبير، يمكنه فحص طلاءات يصل سمكها إلى 10 مم |
|
سرعة المسح |
الحد الأقصى لسرعة المسح ≤ 60 مم/ثانية، يجب أن تكون الحد الأدنى لسرعة المسح > 5 مم/ثانية |
|
يمكن إجراء الفحوصات في درجات حرارة تصل إلى 500 درجة مئوية عند إقرانه بمسبار درجة حرارة عالية |
|
|
متطلبات الجهاز |
|
|
الشاشة |
شاشة لمس متعددة مقاس 7 بوصات مع دعم الإضاءة الخلفية |
|
الدقة |
شاشة عالية الدقة، دقة 1280 * 800 |
|
ذاكرة الوصول العشوائي (RAM) |
4 جيجابايت، قابلة للتوسيع إلى 8 جيجابايت |
|
التخزين |
32 جيجابايت تخزين داخلي، قابلة للتوسيع إلى 128 جيجابايت |
|
نظام التشغيل |
نظام تشغيل أندرويد (يعتمد على نواة لينكس) |
|
الواجهات |
1 * منفذ USB3.0/USB2.0 HOST، 1 * منفذ Type-C (للشحن فقط) |
|
واجهة الشبكة |
يدعم اتصال Wi-Fi؛ قابل للتوسيع لدعم دونجل 4G |
|
واجهة الشحن |
منفذ Type-C، مدمج مع بروتوكول الشحن السريع FCP للإدخال/الإخراج، بروتوكول الشحن السريع AFC للإدخال/الإخراج، بروتوكول DRP Try. SRC، بروتوكول الشحن السريع PD3.1 للإدخال/الإخراج، بروتوكول الشحن السريع QC2.0/QC3.0/QC3.0+ للإخراج |
|
الحد الأقصى لطاقة الشحن/التفريغ: 45 واط |
|
متطلبات وظائف البرامج:
1. ميزات وظيفة التوصية بالمعلمات، تقترح المجسات والمعلمات المناسبة بناءً على معلومات كائن الفحص المحدد
2. ميزات وظيفة ضبط حساسية الجهاز، مما يسمح بمعايرة باستخدام كتل الاختبار القياسية
ميزات وظيفة معايرة معامل عمق العيب، مما يسمح بتعيين معامل العمق باستخدام كتل الاختبار المرجعية
3. ميزات وظيفة ضبط الإثارة، مما يسمح بضبط تردد الفحص ومستوى الإثارة بناءً على كائن الفحص، مع ضبط تلقائي لكسب الجهاز
4. تدعم واجهة الفحص المحور الرأسي التبديل بين وضع المتابعة والوضع الثابت، ويمكن تعديله في أي وقت
5. ميزات وظيفة تكبير صورة الفحص، مما يسمح بالتكبير اليدوي والسحب الأفقي لعرض النتائج
6. ميزات وظيفة إعادة تعيين الصورة، مما يسمح باستعادة الصور المكبرة أو المسحوبة بنقرة واحدة
7. يدعم وظيفة إعادة تشغيل صورة الفحص للمراجعات المتعددة
8. ميزات وظيفة التحديد. النقر على زر التحديد أثناء الفحص يضيف فواصل إلى صورة الفحص للعرض المقسم في التقارير
9. يدعم وظيفة قياس العيوب. بعد تحديد عيب، يسمح تحديد منطقته بحساب طول العيب بناءً على بيانات المشفر. يمكن حساب عمق العيب السطحي بناءً على تغير إشارة Bx
10. يدعم تنسيقات تقارير الفحص المخصصة ووظيفة تصدير التقارير
11. يدعم عرض تقارير الفحص والصور والبيانات من ملفات المشاريع التاريخية
التكوين الأساسي
وحدة المضيف: 1 وحدة
برنامج اكتساب وتحليل الإشارات: 1 مجموعة
مسبار قلم: 1 وحدة
مسبار قياسي (مع مشفر): 1 وحدة
كابل توصيل المسبار: 1 وحدة
شاحن: 1 مجموعة
دليل المستخدم للجهاز: 1 مجموعة
وثائق الجودة: 1 مجموعة
حقيبة الجهاز: 1 مجموعة
مسبار مصفوفة ثلاثي العناصر: اختياري
متطلبات الجهاز
الحد الأقصى لوقت التشغيل: 16 ساعة
أبعاد الوحدة الرئيسية: 225 مم * 172 مم * 76 مم
الوزن:<2.1 كجم
درجة حرارة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية
رطوبة التشغيل:<90% رطوبة نسبية للهواء
متطلبات وظائف الأجهزة
1. يدعم أنواع مجسات متعددة، بما في ذلك مسبار القلم والمسبار القياسي
2. يدعم مجسات المصفوفة متعددة العناصر التقليدية (اختياري)
3. يدعم مسبار درجة الحرارة العالية مع وظيفة تعويض درجة الحرارة المتزامنة (اختياري)
4. يدعم المشفر للتسجيل في الوقت الفعلي للإزاحة المكانية أثناء الفحص
5. يمكنه عرض عرض مخطط إشارة Bx، وعرض مخطط إشارة Bz، ومخطط الفراشة، ومخطط التدرج
6. يدعم تردد فحص قابل للتعديل، نطاق 1 كيلو هرتز - 10 كيلو هرتز
7. يدعم شدة إشارة قابلة للتعديل، إما تعديل تلقائي أو يدوي
8. يدعم التبديل السريع للمجسات، مما يسمح بتغيير المجسات أثناء الفحص
9. يدعم التبديل السريع وفصل المشفر
10. يدعم وظيفة زر المسبار: يمكن للأزرار الموجودة على المسبار التحكم في وظائف مسح البرنامج (مثل البدء، الإيقاف، التحديث)
