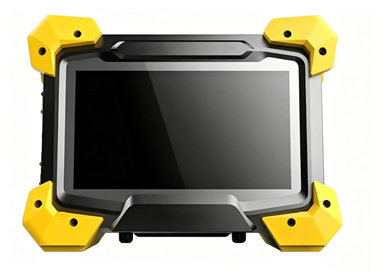

نظام قياس المجال التناوبي للتيار ACFM-X2 جهاز الكشف عن الشقوق المحمول ACFM لتحليل العيوب على سطح المعدن بالقرب من السطح من خلال طلاء طلاء إيبوكسي

نظام قياس التيار المتردد ACFM-X2 كاشف شقوق تيار متردد محمول لاختبار العيوب تحت السطحية على الأسطح المعدنية من خلال الطلاء الإيبوكسي

المواد المطبقة:

المعادن الموصلة المغناطيسية وغير المغناطيسية، بما في ذلك الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم، إلخ.

العيوب المطبقة:

قادر على اكتشاف الشقوق السطحية والعيوب الخطية الأخرى بفعالية

استقرار الكشف:

معدل اكتشاف الحد الأدنى للعيوب أكبر من 90٪

نطاق التطبيق:

الكشف عن العيوب السطحية وتحت السطحية في الهياكل المعدنية

عمق الكشف:

الحد الأقصى للعمق للفولاذ الكربوني هو 3 مم؛ للفولاذ المقاوم للصدأ هو 5 مم؛ للألمنيوم هو 8 مم

أنواع الطلاء المسموح بها:

الطلاءات غير الموصلة مثل الطلاء، الراتنج الإيبوكسي، الأسفلت، إلخ.

متطلبات الجهاز:

الحد الأقصى لوقت التشغيل: 16 ساعة

أبعاد الوحدة الرئيسية: 225 مم * 172 مم * 76 مم

الوزن: ≤ 2.1 كجم

درجة حرارة التشغيل: -10 درجة مئوية إلى 40 درجة مئوية

رطوبة التشغيل: ≤ 90٪ رطوبة نسبية للهواء

متطلبات وظائف الأجهزة:

يدعم أنواع مجسات متعددة، بما في ذلك المجس القلمي والمجس القياسي

يدعم المجسات التقليدية متعددة العناصر (اختياري)

يدعم المجس عالي الحرارة مع وظيفة التعويض المتزامن لدرجة الحرارة (اختياري)

يدعم المشفر للتسجيل في الوقت الفعلي للإزاحة المكانية أثناء الفحص

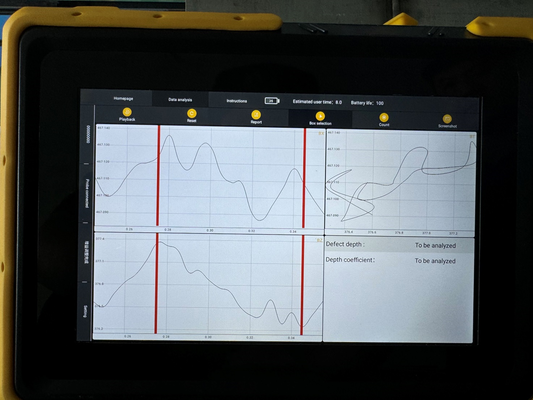

يمكنه عرض مخطط مستوى الإشارة Bx، ومخطط مستوى الإشارة Bz، ومخطط الفراشة، ومخطط التدرج

يدعم تردد الفحص القابل للتعديل، النطاق 1 كيلو هرتز - 10 كيلو هرتز

يدعم شدة الإشارة القابلة للتعديل، سواء التعديل التلقائي أو اليدوي

يدعم التبديل الساخن للمجسات، مما يسمح بتغيير المجسات أثناء الفحص

يدعم التبديل الساخن وفصل المشفر

وظائف المسح (مثل البدء، الإيقاف، التحديث)

يدعم وظيفة زر المجس: يمكن للأزرار الموجودة على المجس التحكم في البرنامج

متطلبات وظائف البرامج:

يعمل برنامج النظام على منصة Android (الصينية)، قادر على التحكم في الجهاز، واكتساب الإشارة، والتحليل، إلخ.

يمكن للبرنامج عرض معلومات الحالة مثل اتصال المجس، ومعلمات الفحص، ومستوى البطارية. يدعم إنشاء ملفات مشاريع جديدة، والتي تتضمن إعدادات الفحص الأساسية، وبيانات الفحص، وتقارير الفحص

يدعم استيراد/تصدير ملفات المشاريع لعرض أو تعيين معلمات الفحص

يدعم إعدادات المعلمات لنوع الجزء، والمادة، وسمك الطلاء، وعرض اللحام، ودرجة حرارة الجزء، إلخ.

متطلبات وظائف البرامج:

*يتميز بوظيفة توصية المعلمات، حيث يقترح المجسات والمعلمات المناسبة بناءً على معلومات كائن الفحص المحدد

*يتميز بوظيفة ضبط حساسية الجهاز، مما يسمح بمعايرة باستخدام كتل الاختبار القياسية

*يتميز بوظيفة معايرة معامل عمق العيب، مما يسمح بتعيين معامل العمق باستخدام كتل الاختبار المرجعية

*يتميز بوظيفة ضبط الإثارة، مما يسمح بضبط تردد الفحص ومستوى الإثارة بناءً على كائن الفحص، مع تعديل تلقائي لكسب الجهاز

*المحور الرأسي لواجهة الفحص يدعم التبديل بين وضع المتابعة والوضع الثابت، قابل للتعديل في أي وقت

*يتميز بوظيفة تكبير صورة الفحص، مما يسمح بالتكبير اليدوي والسحب الأفقي لعرض النتائج

*يتميز بوظيفة إعادة تعيين الصورة، مما يسمح باستعادة الصور المكبرة أو المسحوبة بنقرة واحدة

*يدعم وظيفة إعادة تشغيل صورة الفحص للمراجعات المتعددة

*يتميز بوظيفة التحديد. النقر على زر التحديد أثناء الفحص يضيف فواصل إلى صورة الفحص للعرض المقسم في التقارير

*يدعم وظيفة قياس العيوب. بعد تحديد عيب، يسمح تحديد منطقته بحساب طول العيب بناءً على بيانات المشفر. يمكن حساب عمق عيب الفتحة السطحية بناءً على تغير إشارة Bx

*يدعم تنسيقات تقارير الفحص المخصصة ووظيفة تصدير التقارير

*يدعم عرض تقارير الفحص والصور والبيانات من ملفات المشاريع التاريخية

التكوين الأساسي

وحدة رئيسية: 1 وحدة

برنامج اكتساب الإشارة والتحليل: 1 مجموعة

مجس قلمي: 1 وحدة

مجس قياسي (مع مشفر): 1 وحدة

كابل توصيل المجس: 1 وحدة

شاحن: 1 مجموعة

دليل المستخدم للجهاز: 1 مجموعة

وثائق الجودة: 1 مجموعة

حقيبة الجهاز: 1 مجموعة

مجس ثلاثي العناصر: اختياري
