تفاصيل المنتج:
|
| شاشة العرض: | 2.4 بوصة 320×240 IPS_LCD | نوع المسبار: | بلور واحد، بلور مزدوج |
|---|---|---|---|
| وضع القياس: | PE (صدى النبض)، EE (صدى الصدى) | نطاق القياس: | 0.15～3200 مم (فولاذ كربوني ذو موجة طولية) |
| معدل التحديث: | 4Hz、8Hz、16Hz、24Hz | ||
| إبراز: | مقياس سمك بالموجات فوق الصوتية مع مسبار مزدوج,جهاز اختبار عدم الإتلاف لقياس الطلاء,مقياس سمك مع مسح مباشر A&B |
||

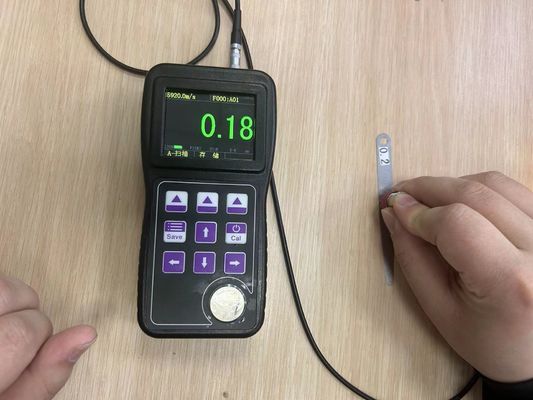

جهاز قياس سمك بالموجات فوق الصوتية TG-4900DL مع مسبار مزدوج وعنصر واحد، قياس السمك عبر الطلاء، جهاز اختبار غير إتلافي
جهاز قياس سمك بالموجات فوق الصوتية TG-4900DL تم تطويره وإنتاجه بواسطة مجموعة HUATEC، يعتمد على شاشة OLED ملونة، والتي تتميز بوظائف لقطة A-scan مدمجة ووظيفة سمك B-scan، وقياس السمك عبر الطلاء، وتخزين بيانات بسعة كبيرة وما إلى ذلك. بناءً على مبدأ القياس بالموجات فوق الصوتية، فهو جهاز اختبار صناعي محمول غير إتلافي بدقة عالية ودقة عالية.
يمكن استخدام الجهاز على نطاق واسع في التصنيع، ومعالجة المعادن، والصناعات الكيميائية، وفحص السلع وغيرها من مجالات الاختبار. بالإضافة إلى قياس جميع أنواع الألواح والأجزاء المصنعة بدقة، يمكنه أيضًا مراقبة جميع أنواع الأنابيب وأوعية الضغط في معدات الإنتاج لمراقبة درجة ترققها بعد التآكل أثناء الاستخدام. إنه جهاز ضروري في صناعة الاختبار غير الإتلافي.

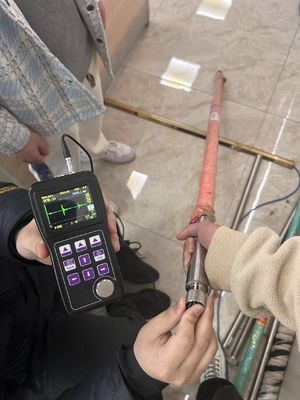

جميع طرازات هذه السلسلة من الأجهزة مجهزة بوظيفة لقطة A-scan كمعيار، والتي يمكن أن تساعد المستخدمين على التحكم بشكل أفضل في القياس وتجنب القياس الخاطئ الناتج عن عوامل المادة نفسها. يتميز مقياس السمك هذا بوظيفة القياس عبر الطلاء: عندما يكون هناك طلاء أو طبقة طلاء على سطح المادة المقاسة، يمكن الحصول على السمك الفعلي لركيزة قطعة العمل دون طحن أو إتلاف طلاء السطح لقطعة العمل.
المعلمات الأساسية
| عرض النطاق الترددي | 1 ميجاهرتز ~ 20 ميجاهرتز |
| كسب الاستقبال | 96 ديسيبل، بخطوات 1 ديسيبل أو 6 ديسيبل |
| مرشح | نطاق عريض، 5 ميجاهرتز، 10 ميجاهرتز، 15 ميجاهرتز |
| معدل التحديث | 4 هرتز، 8 هرتز، 16 هرتز، 24 هرتز |
| الدقة | X.X (0.1 مم)، X.XX (0.01 مم) X.XXX (0.001 مم) |
| نطاق القياس | 0.15 ~ 3200 مم (موجة طولية من الصلب الكربوني) |
| وضع العرض | عادي، فرق، التقاط القيمة القصوى |
| وضع الكشف | موجة كاملة، نصف موجة موجبة، نصف موجة سالبة، RF، عكس RF |
| وضع القياس | P-E (نبضة-صدى)، E-E (صدى-صدى) |
| وضع المعايرة | معايرة نقطة الصفر التلقائية، معايرة سرعة الصوت التلقائية |
| تخزين البيانات | يمكن حفظ 520 ملفًا، ويمكن لكل ملف تسجيل 252 مجموعة من قيم السمك |
| الوظائف المساعدة | كسب تلقائي، نطاق تلقائي، حجب تلقائي E، تجميد تلقائي، إيقاف تشغيل تلقائي (سبات)، إنذار جرس، اتصال بالكمبيوتر العلوي |
| واجهة المسبار | DUAL LEMO-00C5 |
| نوع المسبار | بلورة واحدة، بلورة مزدوجة |
| وضع النبض | موجات مربعة، موجات مزدوجة الجانب |
| جهد الإرسال | 25 ~ 300 فولت، بخطوات 25 فولت |
| عرض النبضة | 25 ~ 300 نانوثانية، بخطوات 5 نانوثانية |
| واجهة الإخراج | MINI USB، تصدير البيانات إلى الكمبيوتر المضيف |
| طريقة الإدخال | إدخال مجموعة مفاتيح، يدعم التعرف على الضغط القصير والطويل |
| شاشة العرض | 2.4 بوصة 320 × 240 IPS_LCD |
| البطارية | بطاريتان AA بقوة 1.5 فولت |
| الحجم | 153 مم × 76 مم × 37 مم |
| الوزن | 228 جرام، بدون بطارية |
| اللغة | الصينية، الإنجليزية |
| الوحدة | النظام المتري، النظام الإنجليزي |
| نطاق درجة حرارة العمل | -10 درجة مئوية ~ 55 درجة مئوية |
ميزات المنتج
التكوينات القياسية
| الاسم | الكمية |
| المضيف TG-4900DL | 1 |
| مسبار | اختياري |
| بطارية قلوية | 2 |
| عامل اقتران | 1 |
| صندوق ختم الجهاز | 1 |
| دليل المستخدم | 1 |
| بطاقة ضمان المنتج | 1 |
| شهادة المنتج | 1 |
التكوينات الاختيارية
| اختيار مسبار TG-4900DL | |||
| الموديل | 5PΦ10 | 5Z20N | 15P6 |
| النوع | بلورة مزدوجة 5 ميجاهرتز | بلورة واحدة 5 ميجاهرتز | بلورة واحدة 15 ميجاهرتز |
| التردد | 5 ميجاهرتز | 5 ميجاهرتز | 15 ميجاهرتز |
| قطر منطقة التلامس | 10 مم | 20 مم | 6.35 مم |
| نطاق القياس | 1 ~ 400.0 مم | 4 ~ 3200.0 مم | 0.15 ~ 25.0 مم |
|
درجة حرارة التلامس المسموح بها -10 ~ 70 درجة مئوية |
|||
